Spécifications électriques
Raccordement direct
AVERTISSEMENT : S'assurer que
l'alimentation du circuit sur lequel le
foyer doit être installé est coupée au
niveau du panneau de service et qu'elle
le reste jusqu'à la fin de l'installation.
1. Allouer jusqu'à 8 po (20,3 cm) de
branchement pour connecter le câble
d'alimentation électrique à la boîte de
raccordement du foyer si l'installation
est exécutée avant la finition du mur.
Allouer jusqu'à 4 pi (122 cm) de
branchement pour connecter le câble
d'alimentation électrique à la boîte
de raccordement-câble du foyer si
l'installation est exécutée après la
finition du mur.
2. Adapter un circuit spécialisé de 15 A à
fusible.
3. Passer le branchement à travers le
panneau électrique au bas de l'appareil
et le relier à l'aide d'un raccord de
retenue approuvé de 1/2 po (1,3 cm).4.
Retirer la gaine extérieure et dénuder
les conducteurs individuels à 1/2 po
(1,3 cm) de l'extrémité.
4. Retirer la gaine extérieure et dénuder
les fils individuels sur une longueur de
1/2 po (1,3 cm) à partir de l'extrémité.
5. Suivre les instructions pour le mode
d'installation désiré.
12
ROUGE - N
NOIR
TERRE - G
6. L'inspection du câblage peut être
effectuée à partir de l'avant de
l'appareil : retirer le panneau d'accès, à
droite des commandes, pour accéder au
câble de service et aux fils de l'appareil.

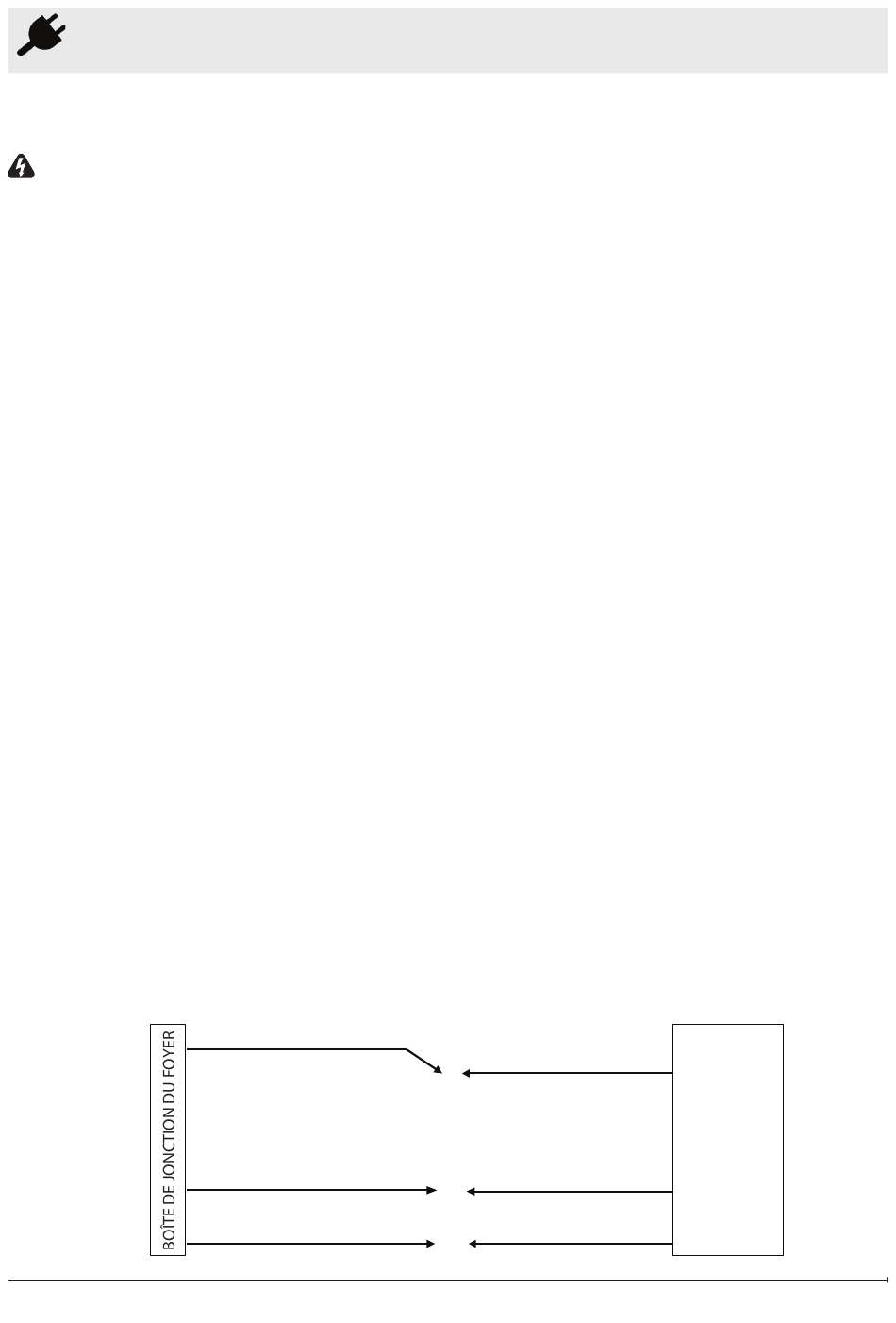

Raccordement direct (120 V)
Le câblage doit être effectué avant
l'installation du foyer électrique encastrable.
Utiliser des fils à 2 conducteurs avec mise à
la terre (3 fils au total) pour relier la source
d'alimentation électrique (panneau de
disjoncteurs) à la boîte de raccordement du
foyer électrique encastrable.
Pour l'installation raccordement direct
120 V :
1. Retirer les fils N (rouge), (noir) et fils de
terre (vert).
2. Raccorder le fil N (rouge) du foyer au fil
neutre (N) de l'alimentation électrique.
3. Raccorder le fil L (noir) du foyer au fil
sous tension (L1) de l'alimentation
électrique.
4. Raccorder le fil de terre G (vert) du foyer
au fil de mise à la terre de l'alimentation
électrique.
5. S'assurer que tous les raccords sont
suffisament serrés.
6. Placer les fils dans le foyer et les fixer à
l'aide d'un serre-câble.
BLANC - N
NOIR - L1
TERRE - G
ALIMENTATION
DE 120 V
DISJONCTEUR
www.dimplex.com
