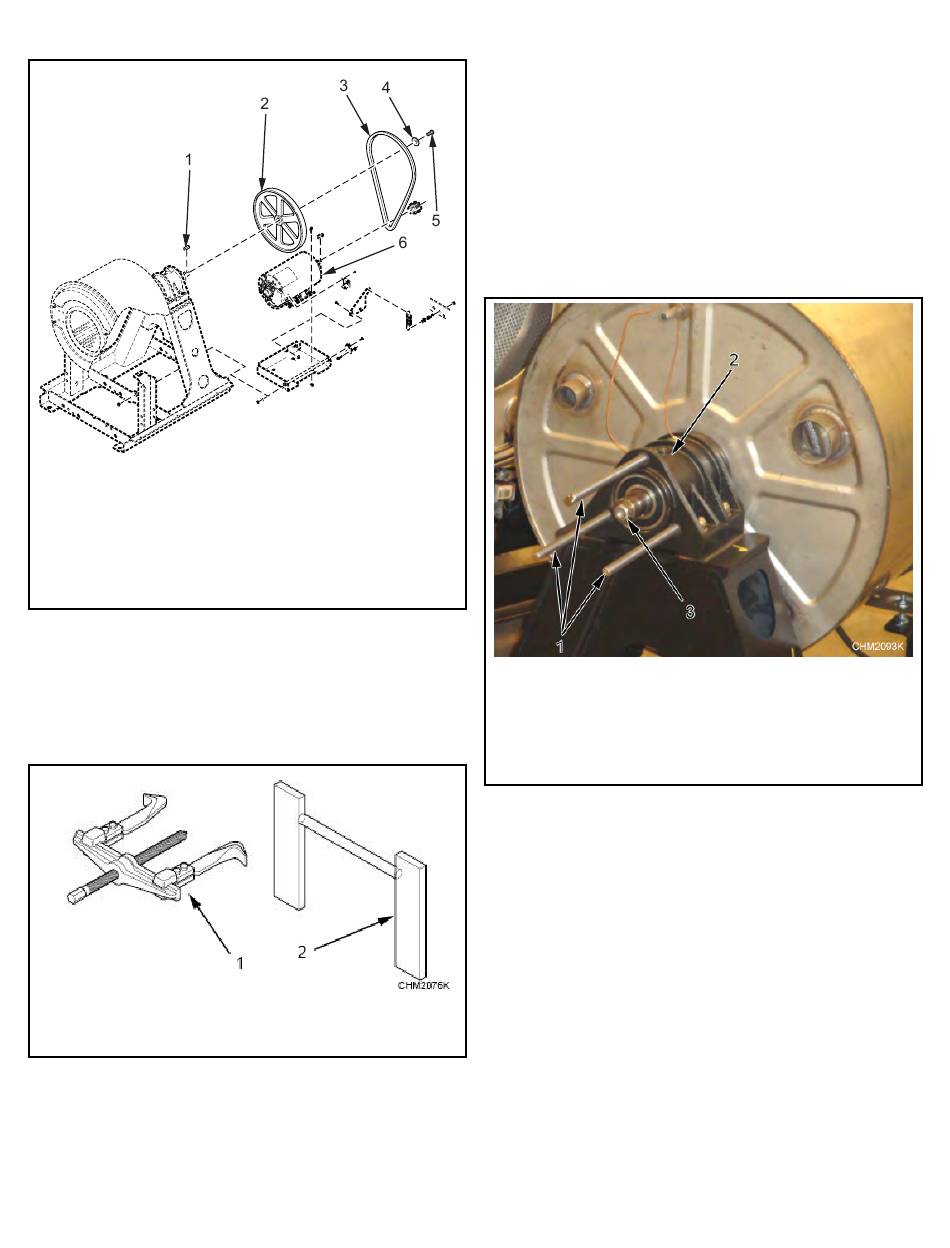

1. Clavette
2. Poulie
3. Courroie
4. Boulon
5. Rondelle
6. Moteur
14. Retirer le boulon et la rondelle de l'extrémité de l'arbre du pa-
nier.
15. Retirer la poulie du panier de l'arbre en utilisant l'Outil d'ex-
traction de poulie de panier et Outil d'extraction de panier. Se
reporter à la Figure 31 .
1. F460129 Outil d'extraction de panier
2. F460131 Outil d'extraction de poulie de panier
a. Placer l'Outil d'extraction de poulie de panier derrière la
poulie.
©
Copyright, Alliance Laundry Systems LLC - NE PAS CO-
PIER ni TRANSMETTRE
CHM3290P_SVG
Figure 30
Figure 31
b. Fixer les bras de l'Outil d'extraction de panier à l'intérieur
de l'Outil d'extraction de poulie de panier et aligner la
grande tige filetée.
c. Serrer la grande tige filetée pour retirer la poulie de l'arbre
de panier.
d. Retirer la clavette.
16. En utilisant l'389P4 Trousse d'outils pour panier (se reporter à
la Figure 1 ; vendu séparément), retirer le panier.
a. Visser les trois (3) F8397601Tiges filetées [*C20-*C30]
ou F8397701Tiges filetées [*C40-*C60] dans les trois (3)
trous du boîtier de palier. Se reporter à la Figure 32 .
1. F8397601Tiges filetées [*C20-*C30]; F8397701Tiges file-
tées [*C40-*C60]
2. Boîtier de palier
3. F8376901Entretoise d'arbre [*C20]; F8376902Entretoise
d'arbre [*C30-*C40]; F8376903Entretoise d'arbre [*C60]
b. Insérer la F8412903Vis à travers Entretoise d'arbre [*C20]
correspondante et la visser dans l'extrémité de l'arbre de
panier. Se reporter à la Figure 32 .
17. Monter le F8397801Repoussoir sur les Tiges filetées (se re-
porter à la Figure 32 ). Se reporter à la Figure 33 pour la con-
figuration correcte des trous à utiliser selon la capacité de la
machine.
20
Figure 32
