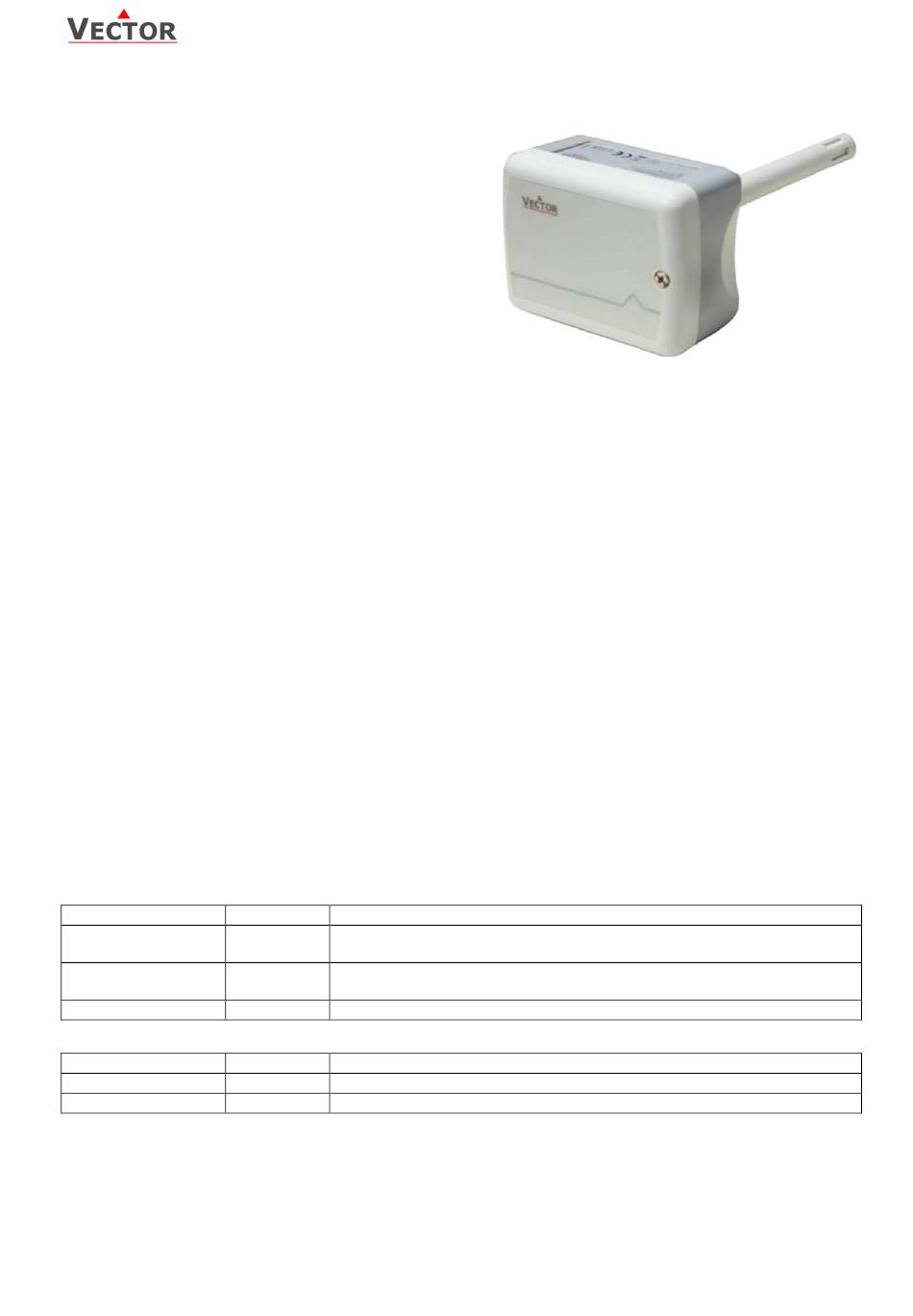

Vector SDC-C1 Fiche Technique

SDC-C1
Transmetteur de CO
Caractéristiques
 Mesure le CO des gaines de ventilation
2
 Valeur de la mémoire minimum et maximum
 Mesure des signaux sélectionnables avec les cavaliers
0...10 V, 0...20 mA ou 2...10 V, 4...20 mA
 Option: Plages programmables alternatives de signaux
 Peut être utilisé comme simple contrôleur
proportionnel
 Signal moyen sélectionnable
 LED d'indication de l'état de fonctionnement
En option, afficheur intégré ou externe (-OP ou OPA-S)

Domaines d'applications
 Ventilation des habitations ou des locaux
commerciaux basée sur la mesure de la concentration de CO
 La plage de mesure standard préréglée est 0...2000 ppm, la plage maximale possible est 0...5000 ppm.
 Enregistrement des valeurs de limites maximales et minimales pour les environnements critiques.
 Contrôle direct du ventilateur d'extraction.
Transmetteur de CO
2
La concentration de CO est mesurée grâce à la technologie infrarouge non dispersive (NDIR) à guidage d'ondes avec
2
l'algorithme de calibration automatique ABC. La technologie de mesure appliquée garantie une excellente fiabilité et
une stabilité à long terme. Le microprocesseur mesure des échantillons de CO
signal moyen sur un nombre prédéfini de secondes et génère un signal de sortie.
La gamme de signal de sortie et le type peuvent être personnalisés par les cavaliers et si nécessaire par un outil de
programmation. Les plages de signal standards sont 0-10 VDC, 2-10 VDC, 4-20 mA et 0-20 mA. Ces plages peuvent
être définies par les cavaliers. D'autres plages peuvent être définies en utilisant l'afficheur externe et le module de
programmation. (-OP ou OPA-S )
Calibrage automatique ABC
Le calibrage ABC surveille en permanence la concentration de CO
valeur de CO descende à 400 ppm lorsque la pièce n'est pas occupée. Après quelques jours, le régulateur cherche à
2
atteindre cette valeur pas à pas en travaillant sur un recalibrage de 30 ppm maximum par jours. Pour atteindre la
précision donnée, il est nécessaire que l'appareil soit au moins en service pendant 3 semaines sans interruption.
Conseils: L'étalonnage ABC fonctionne uniquement que dans les applications où la concentration de CO
régulièrement à des concentrations d'air frais de 400 ppm. Pour des applications spéciales telles que des serres,
fermes d'animaux, etc..., le calibrage ABC doit être désactivé et le capteur doit être étalonné manuellement.
L'étalonnage automatique peut être désactivé par la commande d'opération externe. Le capteur peut être calibré par
le client et n'a pas besoin d'être renvoyé à l'usine pour un recalibrage. Voir la dernière page pour les détails.
Valeurs maximum et minimum:
À l'aide de l'afficheur et accessoire de programmation, l'utilisateur a la possibilité de lire et de réinitialiser les valeurs
minimales et maximales. Les valeurs minimales et maximales peuvent être ainsi utilisées comme signaux de sortie.
Ces valeurs sont enregistrées dans la mémoire EEPROM et sont disponibles après une interruption de l'alimentation.
Commande
Désignation Article
SDC-C1-08-1 40-30 0109
40-30 0152
SDC-C1-16-1
40-30 0094
SDC-C1-16-OP
Accessoires
Désignation Article
40-50 0006
OPA-S
40 50 0074
AMC-2
Doc: 70-02-0399, V1.2, 20170131
Sujet à modifications
SDC-C1, Transmetteur de CO
pour gaines
2
Description/Option
CO2 transmetteur pour gaines de ventilation, 80 mm sonde,
inclus glande AMC-1
CO2 transmetteur pour gaines de ventilation, 160 mm sonde,
inclus glande AMC-1
CO2 transmetteur pour gaines de ventilation, 160 mm sonde avec afficheur
Description/Option
Module d'affichage externe
Connecteur du conduit: NPT fil
© Vector Controls Sàrl, Suisse
.
2
une fois par seconde. Il calcule un
2
mesurée. La fonction de calibrage attend que la
2
pour gaines
2
descend
2
