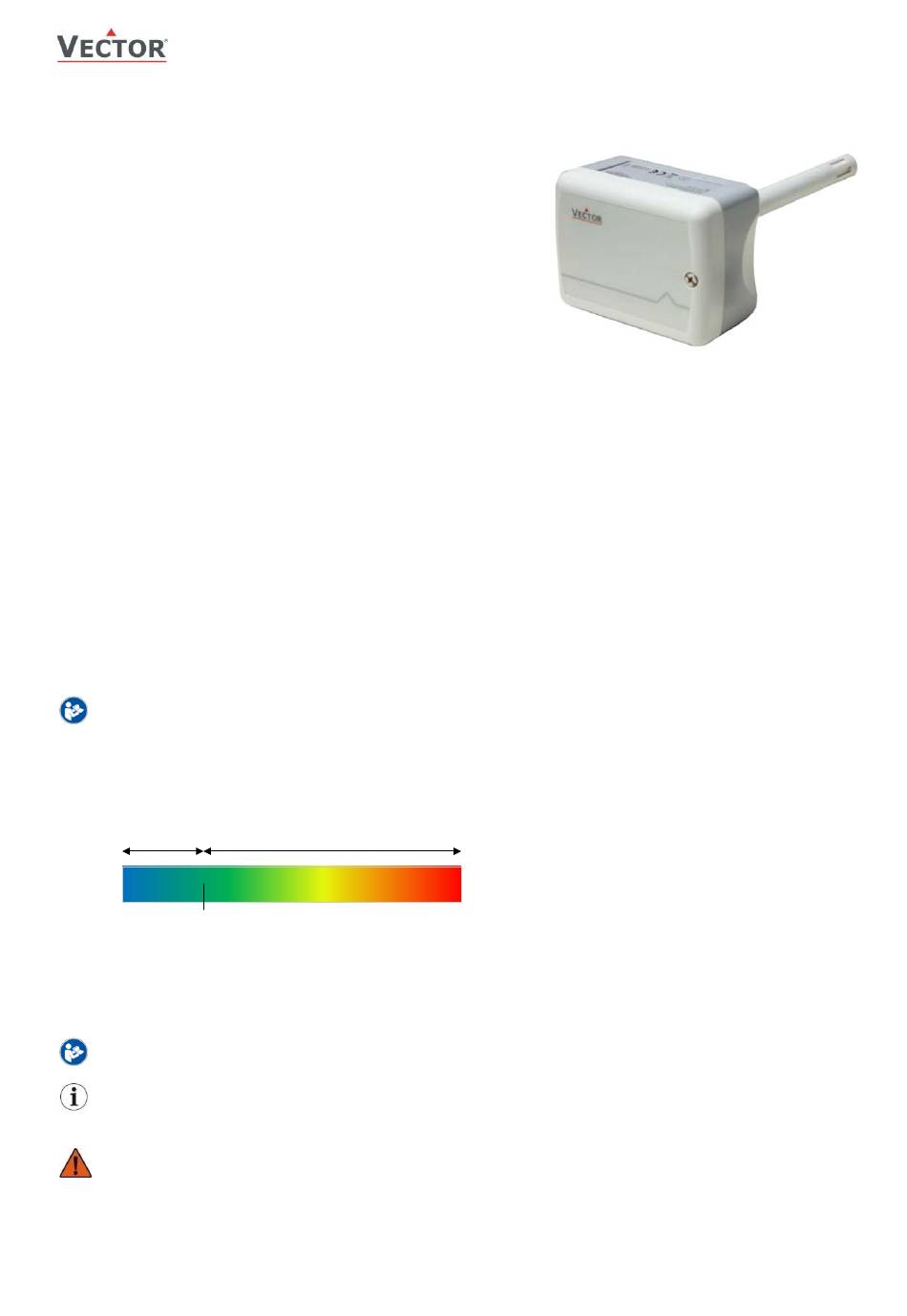

SDC-Q1 Transmetteur de VOC pour gaine d'air
Caractéristiques
• Mesure des VOC dans les conduits d'air
• Valeur de la mémoire minimum et maximum
• Mesure des signaux sélectionnables avec les cavaliers 0...10 V,
0...20 mA ou 2...10 V, 4...20 mA
• Possibilité de programmer des plages de signaux alternatives
en option
• Peut être utilisé comme simple contrôleur proportionnel
• Signal moyen sélectionnable
• LED d'indication de l'état de fonctionnement
• En option, afficheur intégré ou externe (OPC-S ou OPA-S)
Domaines d'applications
• Ventilation à la demande pour les habitations et les bureaux, basée sur la mesure de la concentration en VOC
(qualité de l'air)
• Enregistrement des valeurs de limites maximales et minimales pour les environnements critiques.
• Contrôle direct du ventilateur d'extraction.
Transmetteur de VOC
Évaluation fiable de la qualité de l'air des gaines : L'élément de détection utilisé est un capteur de gaz à base de MOS
(métal-oxyde-semiconducteur). Il est spécifiquement conçu pour une large détection des gaz réducteurs tels que les COV
(composés organiques volatils) associés à une mauvaise qualité de l'air (fumée de cigarette, solvants et agents de
nettoyage, émissions, etc.) Le capteur doit fonctionner au moins 24h pour obtenir des valeurs de COV fiables. Il présente
les caractéristiques suivantes:
• Plage de détection : 0 - 100,0% IQA (indice de qualité de l'air)
• Haute sensibilité et réponse rapide
• Module avec correction automatique de la ligne de base
Le microprocesseur échantillonne la qualité de l'air une fois par seconde. Il calcule un signal moyen sur un nombre
prédéfini d'échantillons et génère le signal de sortie.
La plage du signal de sortie analogique peut être personnalisée par des cavaliers et, si nécessaire, par un module de
programmation. Les plages de signal standard sont 0...10 VDC et 2...10 VDC. D'autres plages peuvent être définies en
utilisant le module d'affichage et de programmation externe (OPA-S).
Pour l'utilisation de l'OPA-S, voir la section "Configuration des paramètres" à la page 5.
Indice de qualité de l'air (Air quality index AQI)
La valeur 20 % se réfère à la composition typique des gaz intérieurs au cours des dernières 24 h. Alors que les valeurs
comprises entre 20 et 100 % indiquent une détérioration, les valeurs comprises entre 0 et 20 % renseignent sur
l'amélioration de la qualité de l'air.
better air quality
Air Quality Index
0 20
Valeurs maximales et minimales
À l'aide d'un module d'affichage et de programmation OPA-S ou du terminal d'affichage et de commande intégré OPC-S
(en option), l'utilisateur a la possibilité de lire et de remettre à zéro les valeurs minimales et maximales de l'IQA. Les
valeurs minimales et maximales peuvent également être utilisées comme signaux de sortie. Les valeurs minimales et
maximales sont automatiquement enregistrées dans l'appareil et sont disponibles après une coupure de courant.
Pour l'utilisation de OPA-S, OPC-S, voir la section "Affichage des valeurs minimales et maximales" à la page 4.
NOTE: On OPA-S devices prior to firmware version V1.9, 0...100.0 % AQI VOC is displayed as 0..1000.
Safety
DANGER ! Conseils de sécurité
Cet appareil est destiné à être utilisé comme un transmetteur de concentration de VOC pour les applications de
confort. Il ne s'agit pas d'un dispositif de sécurité. Lorsqu'une défaillance de l'appareil peut mettre en danger la
vie humaine et les biens, il incombe au client, à l'installateur et au concepteur du système d'ajouter des
dispositifs de sécurité supplémentaires pour éviter une telle défaillance de l'appareil. Le non-respect des
spécifications et des réglementations locales peut endommager l'équipement et mettre en danger la vie et la
propriété. L'altération de l'appareil et une mauvaise application annuleront la garantie.
Doc: 70-02-0948A, V2.9, 20220406
Subject to change without notice
worse air quality
100
