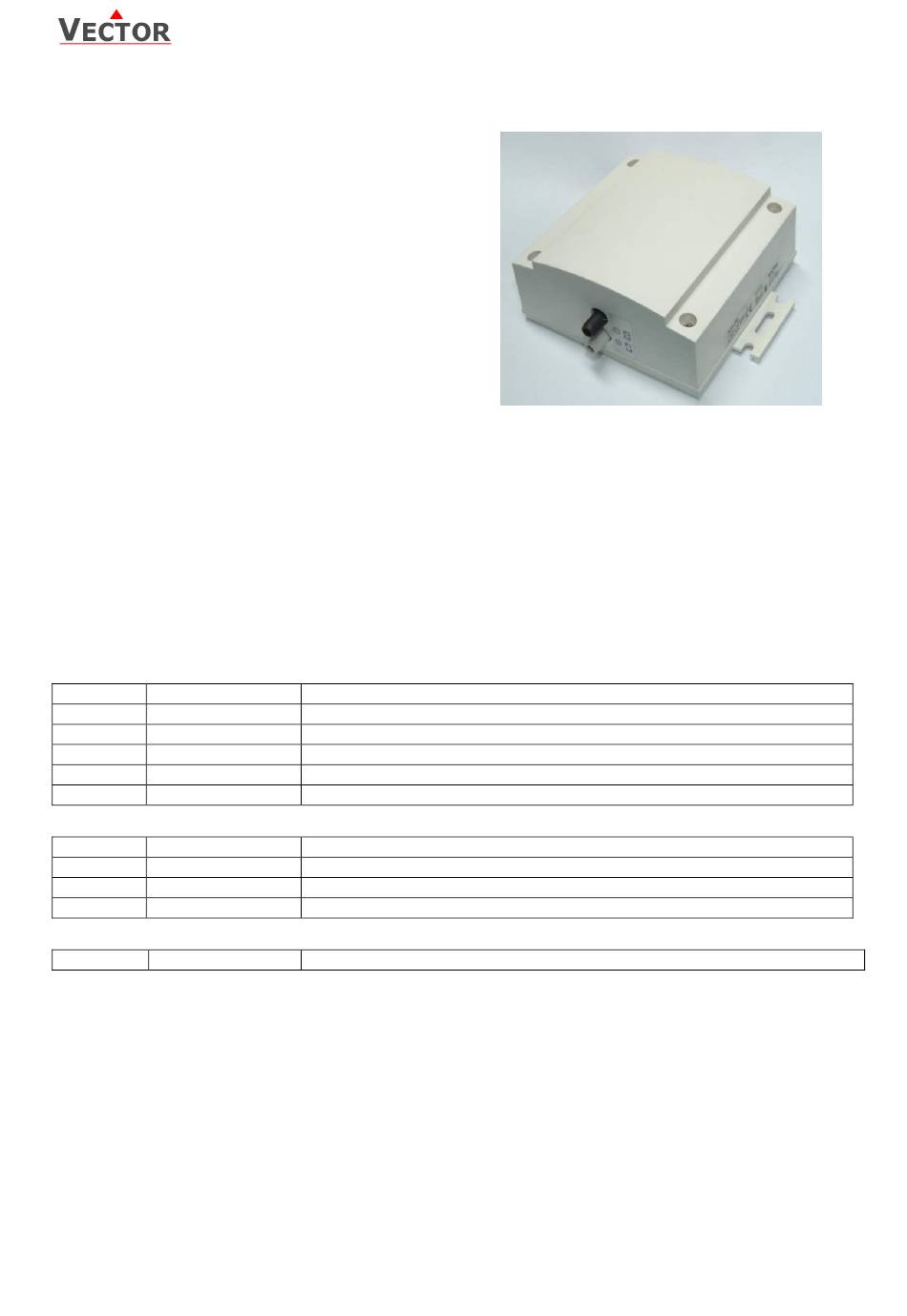

Vector SDA-P Guide Rapide

SDA-P
Transmetteur intelligent de pression
Fonctions
 Mesure la pression de 300 Pa jusqu'à 5kPa
 Plage d'affichage de la pression programmable
 Mémoire de la pression minimale et maximale
 Sélection de la mesure des signaux 0...10V or 0...20mA
à l'aide de cavaliers.
 Plage de signal programmable
 Sélection du signal moyen
Domaines d'applications
 Mesure de la pression dans des domaines comme :
chauffage, la climatisation et la ventilation.
 Mesure du débit d'air
 Mesure et contrôle de pressions positives/ négatives
Par exemple pour les salles blanches.
 Mesure exactement la plage de pression souhaitée
 Mis en mémoire des valeurs minimales et maximales
pour les environnements critiques.
 Supervision de pressions critiques.
Fonctionnement
L'émetteur mesure la pression par l'utilisation d'une membrane qui transfère la force sur un levier de pivot en
céramique. Le signal est compensé en température et calibré. Le microprocesseur test la pression une fois par seconde.
Il calcule une moyenne des signaux sur un nombre prédéterminé de secondes et génère un signal de sortie sur la base
de valeurs de pression minimales et maximales.
Les valeurs minimales et maximales:
En utilisant l'outil de programmation, l'utilisateur a la possibilité de lire et de réinitialiser les valeurs minimales et
maximales. Les valeurs minimales et maximales peuvent être envoyées à la sortie en utilisant OP00. De cette façon, le
capteur peut être utilisé pour surveiller la température pour les environnements critiques. Les valeurs minimales et
maximales sont enregistrées dans la mémoire de l'EEPROM à chaque minute
une panne de courant.
Commande
Désignation Article
SDA-P1 40-30-0045
SDA-P2 40-30-0046
SDA-P3 40-30-0047
SDA-P4 40-30-0048
SDA-P5 40-30-0049
Configuration
SDA-Px-W0 40-30-00xx-0
SDA-Px-W1 40-30-00xx-1
SDA-Px-W2 40-30-00xx-2
SDA-Px-W3 40-30-00xx-3
Accessoires
40-50 0006
OPA-S
Doc: 70-02-0173, V1.1, 2012-11-08
Sujet à modifications
Transmetteur de pression différentielle SDA-P
Description/Option
Plage de pression 0...300 Pa (1.2 en WC)
Plage de pression 0...500 Pa (2 en WC)
Plage de pression 0...1 kPa (4 en WC)
Plage de pression 0...3 kPa (12 en WC)
Plage de pression 0...5 kPa (20 en WC)
Signal de sortie: 0...10V DC (standard)
Signal de sortie: 4...20mA
Signal de sortie: 2...10V DC
Signal de sortie: 0...20mA
Module d'affichage externe
© Vector Controls Sàrl, Suisse
Ils seront ainsi toujours disponibles après
.
