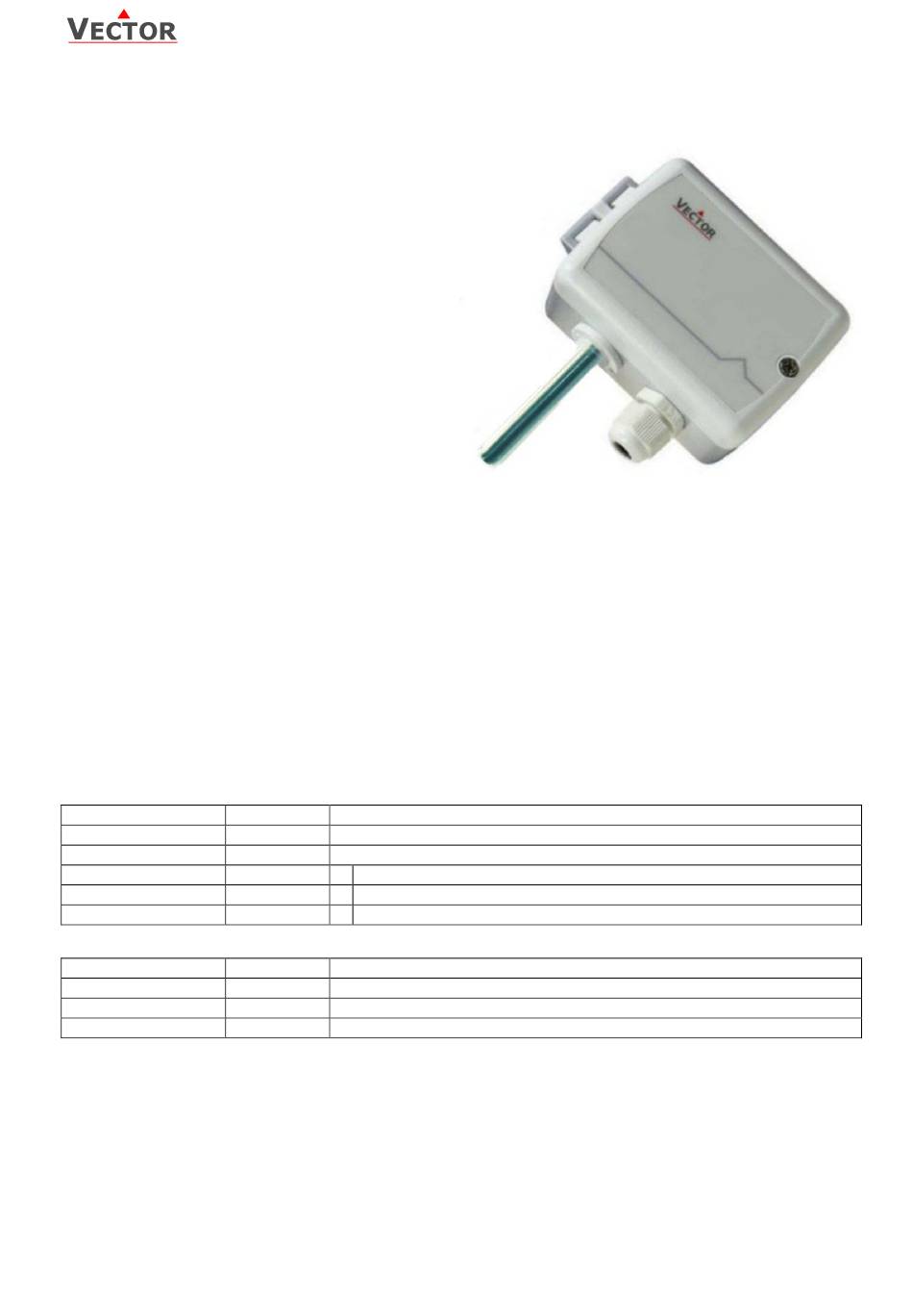

Vector SOC-T1 Guide Rapide

SOC-T1
Transmetteur de température extérieure
Fonctions
 mesure de la température extérieure
 Mis en mémoire des valeurs mini et maximales
 Sélection de la mesure des signaux 0...10 V,
0...20 mA ou 2...10 V, 4...20 mA avec des
cavaliers.
 Optionnel: Plages de signal alternatif
programmable
Sélection du signal moyen

Optionnel: affichage LCD (OPC-S) ou affichage

externe (OPA-S)
Signalisation de l'état par LED

Domaines d'applications
 Mesure de la température extérieure dans les
systèmes de chauffage, ventilation et
climatisation.
 Mis en mémoire des valeurs minimales et
maximales pour les environnements critiques.
 Supervision des températures critiques
Transmetteur de température
Le transmetteur mesure la température, par l'utilisation d'un élément de détection de précision. Le microprocesseur
relève la température une fois par seconde. Il calcul un signal moyen sur un nombre prédéterminé de secondes et
génère un signal de sortie basé sur les valeurs inférieures et supérieures des plages. Le réglage d'usine est -40...60 °C
(-40...140 °F) et 10 secondes moyennes. La plage du signal de sortie et le type peuvent être réglés par des cavaliers,
et si nécessaire par un outil de programmation. Les plages des signaux de base sont: 0-10 VDC, 2-10 VDC, 4-20 mA
et 0-20 mA. Ces plages peuvent être réglées par des cavaliers et d'autres plages peuvent être programmées en
utilisant un outil de programmation (OPA-S or OPC-S)
Une version avec affichage est disponible, le préciser au moment de la commande. (Accessoire OPC-S)
Les valeurs minimales et maximales
En utilisant l'outil de programmation, l'utilisateur a la possibilité de lire et de réinitialiser les valeurs minimales et
maximales. Ces valeurs peuvent tout aussi bien être utilisées comme signaux de sortie. Les valeurs minimales et
maximales sont enregistrées dans une mémoire EEPROM et sont donc disponibles après une interruption de
l'alimentation.
Commandes
Par défaut, un presse-étoupe PG9 (désignation AMC-1) pour les câbles  de 4 - 8 mm (AWG 6 - 1) est inclus.
module d'affichage peuvent éventuellement être ajoutés
Désignation Article
40-30 0153-xx Transmetteur de température avec presse-étoupe
SOC-T1-1-xx
40-30 0xxx-0
SOC-T1-1-W0
40-30 0xxx-1
SOC-T1-1-W1
40-30 0xxx-2
SOC-T1-1-W2
40-30 0xxx-3
SOC-T1-1-W3
Accessoires
Désignation Article
40-50 0029
OPC-S
40-50 0006
OPA-S
40-50 0074
AMC-2
Doc: 70-02-0160, V1.2, 20170718
Sujet à modifications
Description/Option
Plage de Température: -40...60 °C (-40...140 °F) (Default)
1 Température Plage de : -35...35 °C (-31...95 °F)
2 Température Plage de: 0...50 °C (32...122 °F)
3 Spécial -
Veuillez préciser dans l'ordre
Description/Option
Affichage et module de programmation
module de display externe
Raccord-adapteur NPT 1/2
© Vector Controls Sàrl, Suisse
SOC-T1
Un
Page 1
