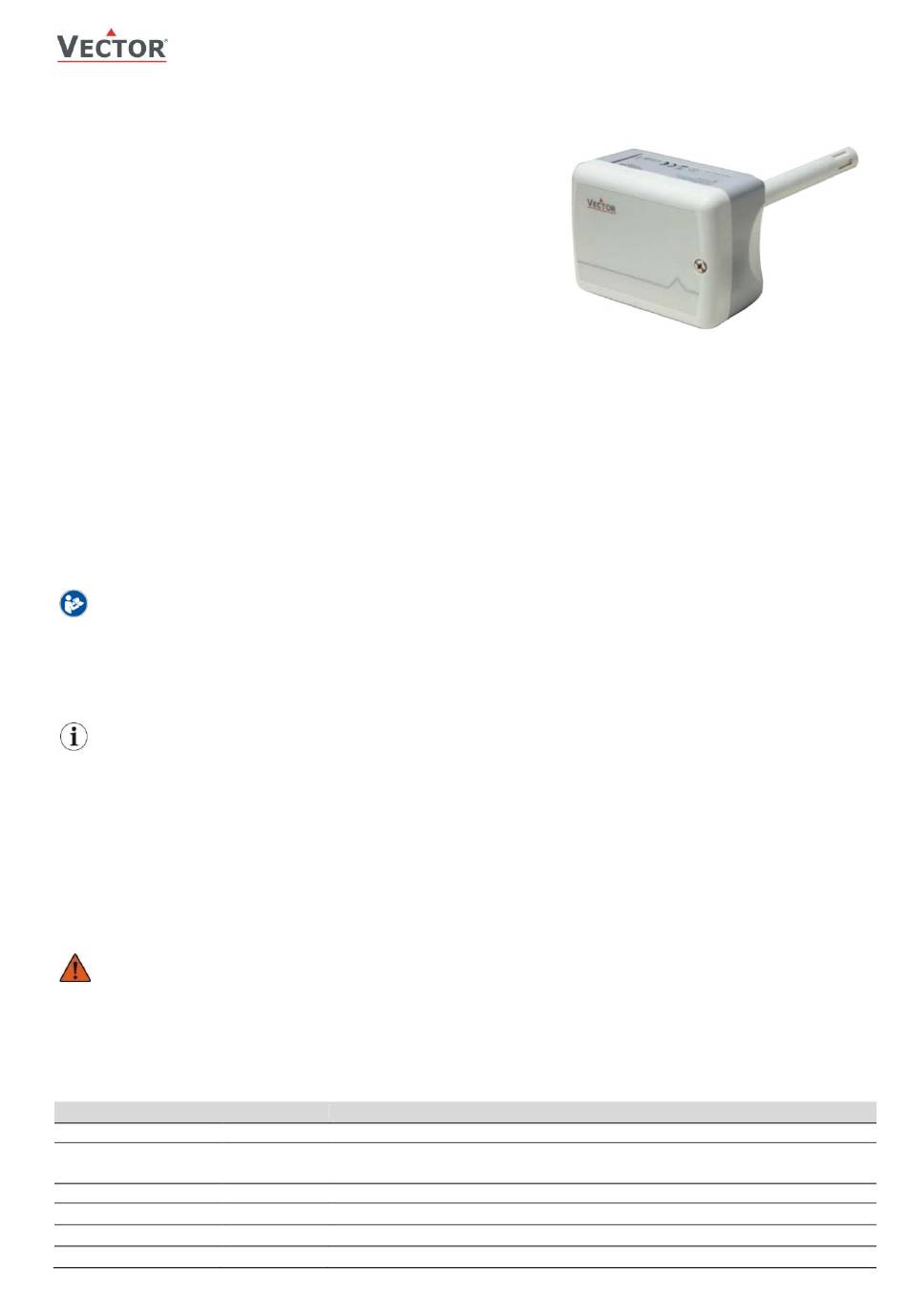

Vector SDC-C1 Mode D'emploi

SDC-C1 Transmetteur de CO2 pour gaines d'air
Caractéristiques
• Mesure le CO des gaines de ventilation
2
• Valeur de la mémoire minimum et maximum
• Mesure des signaux sélectionnables avec les cavaliers 0...10 V,
0...20 mA ou 2...10 V, 4...20 mA
• Possibilité de programmer des plages de signaux alternatives en
option
• Peut être utilisé comme simple contrôleur proportionnel
• Signal moyen sélectionnable
• LED d'indication de l'état de fonctionnement
• En option, afficheur intégré ou externe (OPC-S ou OPA-S)
Domaines d'applications
• Ventilation des habitations ou des locaux commerciaux basée sur la mesure de la concentration de CO
• La plage de mesure standard préréglée est 0...2000 ppm, la plage maximale possible est 0...5000 ppm.
• Enregistrement des valeurs de limites maximales et minimales pour les environnements critiques.
• Contrôle direct du ventilateur d'extraction.
Transmetteur de CO
2
La concentration de CO est mesurée grâce à la technologie infrarouge non dispersive (NDIR) à guidage d'ondes avec
2
l'algorithme de calibration automatique ABC. La technologie de mesure appliquée garantie une excellente fiabilité et une
stabilité à long terme. Le microprocesseur mesure des échantillons de CO
sur un nombre prédéfini de secondes et génère un signal de sortie.
La gamme de signal de sortie et le type peuvent être personnalisés par les cavaliers et si nécessaire par un outil de
programmation. Les plages de signal standards sont 0-10 VDC, 2-10 VDC, 4-20 mA et 0-20 mA. Ces plages peuvent être
définies par les cavaliers. D'autres plages peuvent être définies en utilisant l'afficheur externe et le module de
programmation. (OPC-S ou OPA-S )
Pour l'utilisation de OPA-S, OPC-S, voir la section "Configuration des paramètres" à la page 5.
Calibrage automatique ABC
Le calibrage ABC surveille en permanence la concentration de CO
de CO descende à 400 ppm lorsque la pièce n'est pas occupée. Après quelques jours, le régulateur cherche à atteindre
2
cette valeur pas à pas en travaillant sur un recalibrage de 30 ppm maximum par jours. Pour atteindre la précision donnée,
il est nécessaire que l'appareil soit au moins en service pendant 3 semaines sans interruption.
CONSEILS: L'étalonnage ABC fonctionne uniquement que dans les applications où la concentration de CO2
descend régulièrement à des concentrations d'air frais de 400 ppm. Pour des applications spéciales telles que des
serres, fermes d'animaux, etc..., le calibrage ABC doit être désactivé et le capteur doit être étalonné
manuellement. L'étalonnage automatique peut être désactivé par la commande d'opération externe. Le capteur
peut être calibré par le client et n'a pas besoin d'être renvoyé à l'usine pour un recalibrage. Voir la dernière page
pour les détails.
Valeurs maximales et minimales
À l'aide d'un module d'affichage et de programmation OPA-S ou du terminal d'affichage et de commande intégré OPC-S
(en option), l'utilisateur a la possibilité de lire et de remettre à zéro les valeurs minimales et maximales de l'IQA. Les
valeurs minimales et maximales peuvent également être utilisées comme signaux de sortie. Les valeurs minimales et
maximales sont automatiquement enregistrées dans l'appareil et sont disponibles après une coupure de courant.
Sécurité
DANGER ! Conseils de sécurité
Cet appareil est destiné à être utilisé comme indicateur de concentration de CO2 et transmetteur de CO2 pour
des applications de confort. Il ne s'agit pas d'un dispositif de sécurité. Lorsqu'une défaillance de l'appareil peut
mettre en danger la vie humaine et les biens, il incombe au client, à l'installateur et au concepteur du système
d'ajouter des dispositifs de sécurité supplémentaires pour éviter une telle défaillance de l'appareil. Le non-respect
des spécifications et des réglementations locales peut endommager l'équipement et mettre en danger la vie et la
propriété. L'altération de l'appareil et une mauvaise application annuleront la garantie.
Types et commande
Désignation Article
CO2 Transmetteur
SDC-C1-16-1 40-300152
Accessories
OPC-S 40-500029
OPA-S 40-500006
AMC-2 40-500074
Doc: 70-02-0399A, V2.9, 20220406
Subject to change without notice
mesurée. La fonction de calibrage attend que la valeur
2
Description/Option
CO2 transmetteur pour gaines de ventilation, 160 mm sonde,
inclus glande AMC-1
Terminal d'affichage et de commande intégré
Terminal d'affichage et de commande externe.
Connecteur du conduit: NPT fil
© Vector Controls GmbH, Swisse
www.vectorcontrols.com
T CO2
RANSMETTEUR DE
une fois par seconde. Il calcule un signal moyen
2
SDC-C1
'
POUR GAINES D AIR
.
2
Page 1-8
