Degré de protection
Presse-étoupes
Joint d'étanchéité
Etanchéité par filetage
Bouchon M20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP54
Avec joint torique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP66 - IP68
Bouchon ½" NPT MOD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP54
Avec Loctite 577. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP66 - IP68
Pour les options de bouchons, voir la liste des accessoires à la page 6.
Le degré de protection est défini par la connexion présentant la classe IP la plus faible.
La connexion d'un capteur à l'une des trois ouvertures de conduits est facultative.
Les bouchons sont certifiés Ex uniquement lorsqu'ils sont utilisés conjointement avec le boîtier.

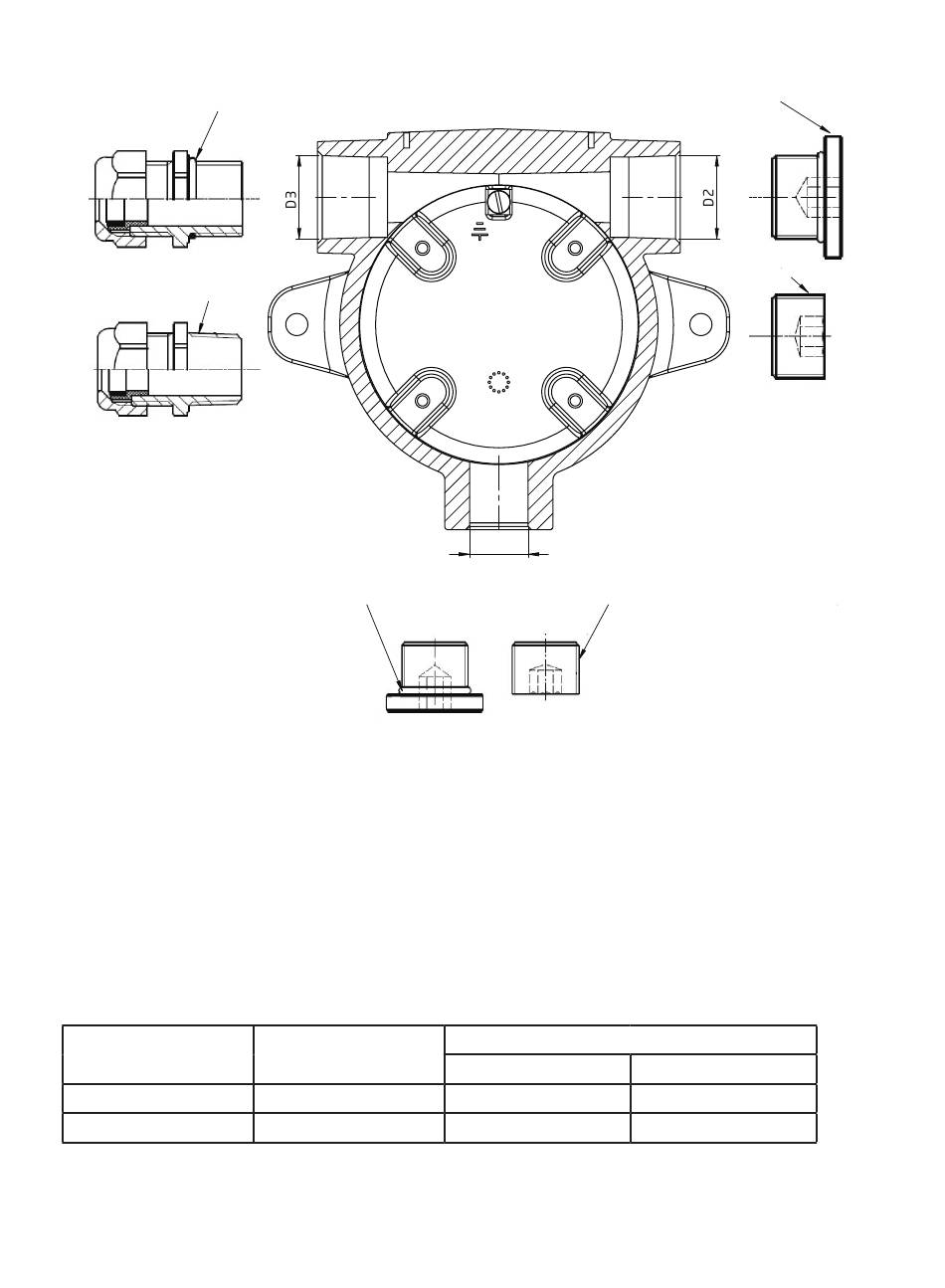

Borne de terre et borne de protection
Emplacement
Intérieur
Extérieur
Joint d'étanchéité
20 x 1,5
Type
Borne de protection
Borne de terre
7401V100-FR
D1
Etanchéité par filetage
½ NPTmod
Section de câble [mm
Fil multibrins
1,5
4,0
Eléments d'obturation
Joint d'étanchéité
20 x 1,5
Etanchéité par filetage
½ NPTmod
]
2
Fil massif
2,5
6,0
