Assemblage et désassemblage
!! Débrancher l'appareil de la source d'alimentation avant de procéder au désassemblage.

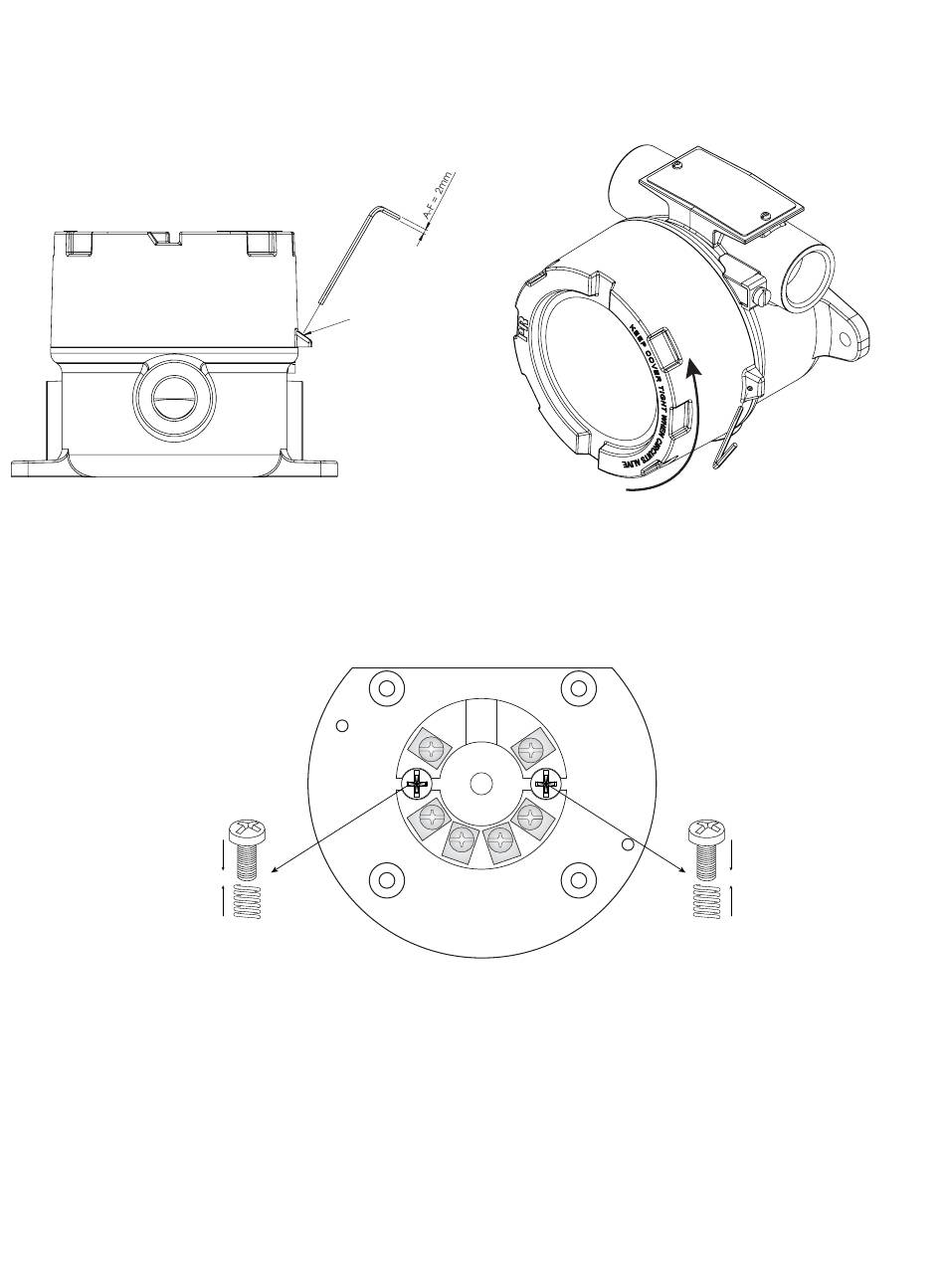

1. Desserrer la vis de blocage au moyen d'une clé hexagonale à empreinte cruciforme de 2 [mm]. Cette vis est située sur le
haut du boîtier.
2. Dévisser le couvercle du boîtier en le pivotant dans le sens antihoraire.
1 2
Vis de blocage
Montage d'un transmetteur dans le boîtier
Monter le transmetteur sur la plaque métallique fournie avec le 7401. Les deux vis avec ressorts sont fournies avec le
transmetteur.
