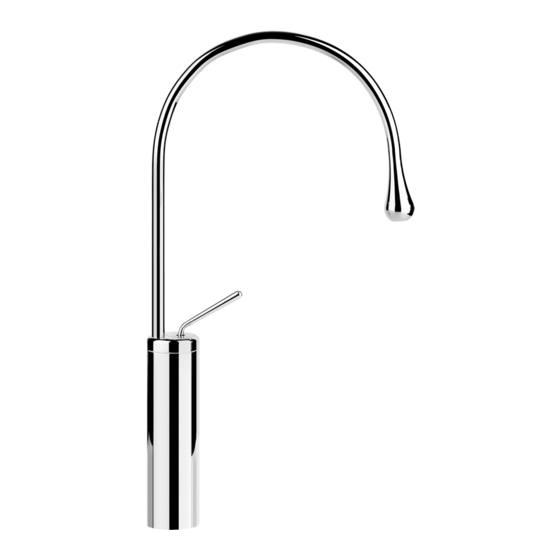

PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
Art. 33604
Art. 33605
Art. 33606
Art. 33608
Art. 33609
Art. 33610
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
www.gessi.com - gessi@gessi.it
Publicité
Table des Matières
Manuels Connexes pour Gessi goccia 33604
Sommaire des Matières pour Gessi goccia 33604
- Page 1 PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ Art. 33604 Art. 33605 Art. 33606 Art. 33608 Art. 33609 Art. 33610 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
- Page 2 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм Art. 33604 360° Art.
- Page 3 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм Art. 33606 360° Art.
- Page 4 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм Art. 33609 360° Art.
-
Page 5: Dati Tecnici
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Prima dell’installazione e messa in funzione Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi. -
Page 6: Datos Técnicos
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Antes de la instalación y la puesta en función ¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los tubos. - Page 7 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - Il rispetto di tali indicazioni, mantiene i diritti di garanzia, garantisce le caratteristiche dichiarate dei prodotti e ne assicura la completa affidabilità. - Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant the complete reliability.
- Page 8 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - Il contatto prolungato con sostanze pur blandamente aggressive, può determinare il danneggiamento della treccia ed il conseguente scoppio del flessibile. - Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage and subsquent flexible burst.
-
Page 9: Содержимое Упаковки
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Contenuto della confezione: Contenu de l’emballage: Contenido del embalaje: 1 - Miscelatore 1 - Mitigeur 1 - Mezclador 2 - Aeratore standard 2 - Aerateur standard 2 - Aireador estándar 3 - Chiave per aeratore 3 - Clé... - Page 10 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Fig. 1 Fig. 2 Prima di inserire il miscelatore nel foro del lavabo assicurarsi che i flessibili di alimentazione siano ben avvitati al corpo del rubinetto ed avvitare il gambo filettato nella propria sede posta alla base del miscelatore.
- Page 11 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм Fig. 3 Fig. 4 Fig. 5 Ch.
- Page 12 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА orientiert und sich vergewissert, dass die Dichtung korrekt in ihrem Sitz auf der Unterseite der Armatur positioniert ist. Anschließend den Bausatz zum Fixieren in der angegebenen Abfolge einsetzen, und zwar folgendermaßen: den Flansch, vervollständigt mit der Dichtung.
- Page 13 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Fig. 6 Aeratore standard Standard aerator Aerateur standard Standard perlator Aireador estándar Стандартный аэратор Aeratore a risparmio idrico Water saving aerator Aerateur a economie hydrique Wassersparender perlator Aireador de ahorro hídrico Аэратор...
- Page 14 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА SCELTA DELL’AERATORE (Fig. 6) Il miscelatore è dotato di due aeratori: • AERATORE A RISPARMIO IDRICO Si trova già assemblato al rubinetto e consente un erogazione massima di 5,5 l/min. E' stato congegnato per erogare un flusso fluido ed omogeneo ma allo stesso tempo consente un risparmio idrico notevole.
- Page 15 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА ELECCIÓN DEL AIREADOR (Fig. 6) El mezclador está equipado con dos aireadores: • AIREADOR DE AHORRO HÍDRICO Se encuentra ensamblado ya en el grifo y permite una erogación máxima de 5,5 l/min. Se ha concebido para erogar un flujo fluido y homogéneo, pero al mismo tiempo que permite un ahorro hídrico.
- Page 16 FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - ИСПОЛЬзОВАНИЕ Fig. 9 Fig. 10 COLD FUNZIONAMENTO del miscelatore (Fig. 9-10) In condizione di riposo la leva si troverà in posizione centrale inclinata in avanti. Per avviare l’erogazione dell’acqua spingere in dietro la leva; in questo modo si otterrà acqua miscelata. Per ottenere acqua fredda spostare la leva verso destra e per ottenere acqua calda spostarla verso sinistra.
- Page 17 FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - ИСПОЛЬзОВАНИЕ РАБОТА смесителя (Рис. 9-10) В исходном положении рычаг будет находиться в центральном положении, наклоненном вперед. Для включения подачи воды сместите рычаг назад. В этом положении будет подаваться смешанная вода. Для подачи холодной воды поверните рычаг вправо, а для подачи горячей воды поверните его...
- Page 18 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Art. 33604 Art. 33605...
- Page 19 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Art. 33606 Art. 33608...
- Page 20 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Art. 33609 Art. 33610...
- Page 21 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Parti di ricambio: Ersatzteile: 1 - Coperchio copri cartuccia 1 - Deckel zum Abdecken der Kartusche 2 - Ghiera di serraggio cartuccia 2 - Gewindehülse der Kartusche 3 - Cartuccia completa di leva 3 - Kartusche, vervollständigt mit dem Hebel 4 - Flessibili di alimentazione 4 - Anschlußschläuche...
- Page 22 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Fig. 11 Fig. 12 Fig. 13 Fig. 14 Fig. 15 Ch. 27 mm Fig. 16 Fig. 17...
- Page 23 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ SOSTITUZIONE DELLA CARTUCCIA Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Sollevare, tramite l’apposite scanalatura e facendo attenzione a non danneggiarlo, il coperchio copri cartuccia (A) ed estrarlo dalla leva. Sollevare la leva di comando fino alla massima apertura ed inserire su di essa la chiave di smontaggio (B).
-
Page 24: Замена Картриджа
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ ЗАМЕНА КАРТРИДЖА Перед заменой картриджа убедитесь, что подача воды перекрыта. Подденьте через специальную прорезь крышку картриджа (А), обращая внимание на то, чтобы не повредить ее. Удалите крышку с рычага. Поднимите рычаг управления до положения максимального... -
Page 25: Nettoyage / Substitution De L'aerateur
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Fig. 18 Fig. 19 Fornita in dotazione Supplied Fourni Mitgeliefert Incluido en el suministro Поставляется в комплекте PULIZIA / SOSTITUZIONE DELL’AERATORE Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. Nel caso l’erogazione non fosse fluida svitare l’aeratore utilizzando la chiave in dotazione ed estrarlo dalla propria sede. - Page 26 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ LIMPIEZA / SUSTITUCIÓN DEL AIREADOR Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada. En el caso de que la erogación no fuese fluida, destornillen el aireador utilizando la llave incluida en el suministro y extráiganlo de su propio asiento.
- Page 28 ET 40667 - R2...
