Présentation du système
AVERTISSEMENT. Risque de blessure pour le patient.
Le système Q-Stress est compatible avec les tapis roulants Trackmaster de modèle
TMX425 et les accepte comme appareils d'exercice homologués. NE PAS CONNECTER
au système d'épreuve d'effort Q-Stress un tapis roulant Trackmaster ayant des dispositifs
de réglage intégrés (TMX425C ou TMX425CP). Ces dispositifs de contrôle ne sont pas
compatibles avec les appareils de Cardiac Science Corporation. L'utilisation d'un dispositif
de contrôle avec les modèles TMX425C ou TMX425CP empêche le système Q-Stress de
maîtriser le tapis roulant.
Attention ! Faible performance du système.
Le réseau doit être disponible pendant plus de 95 % du temps. En cas d'instabilité, vous
pouvez déconnecter le système du réseau.
Le schéma de principe
Pour des détails, reportez-vous à Recommandations relatives au système d'alimentation sans
interruption (onduleur UPS), page A-8 et à Instructions d'installation du système Q-Stress 4.5.
Clavier
distant
(facultatif)
Clavier
Souris

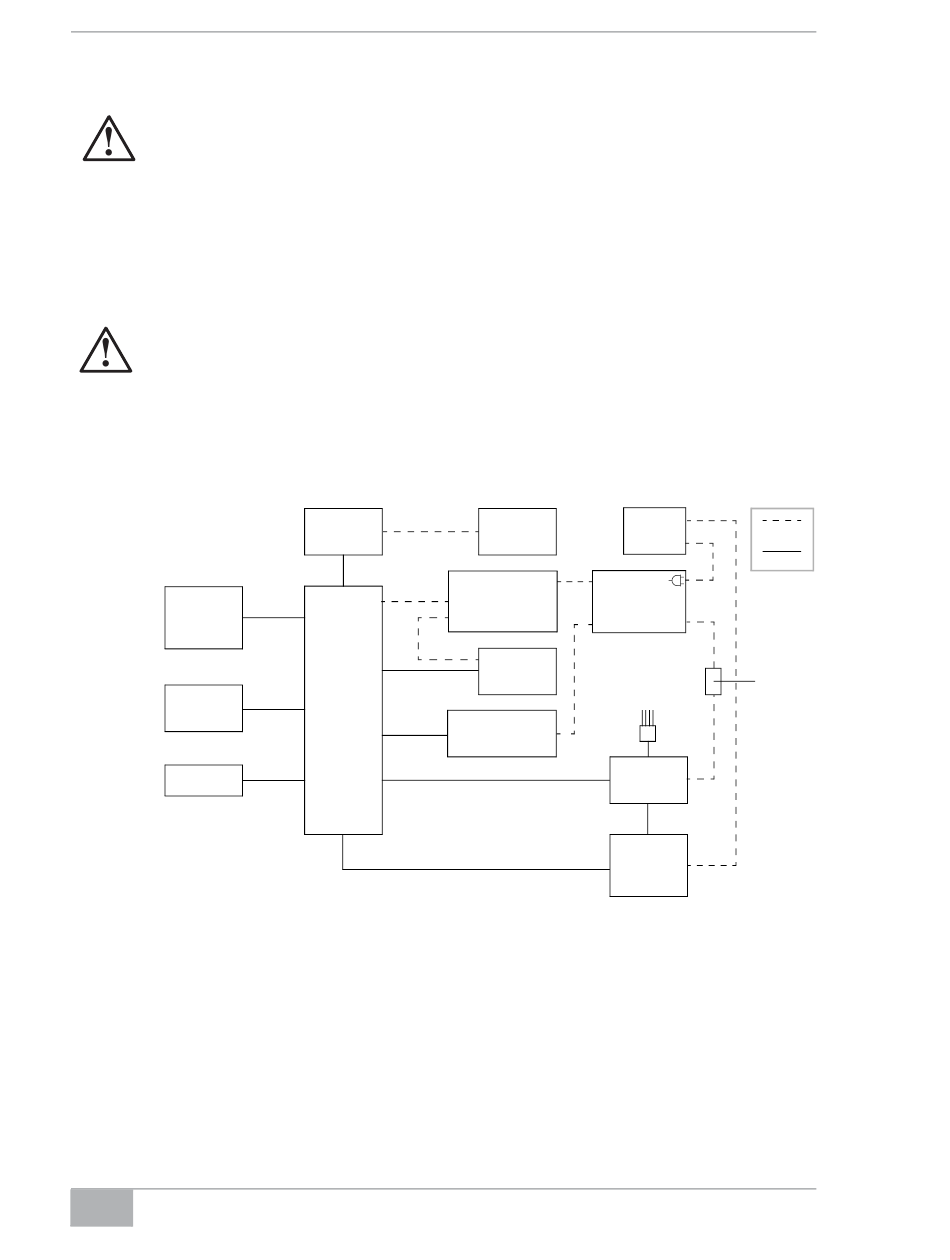

Figure 3-1: Composants du système Q-Stress
70-00755-03 C
3-2
(Figure 3-1) illustre une configuration type de système Q-Stress.
Tapis
roulant
USB
PS2
USB
Ordinateur
USB
Parallèle
RS-232
USB
Prise
secteur
secteur
B
Onduleur
Transformateur
d'isolation
(facultatif)
A
Écran plat
Patient
Câble
Imprimante laser /
Enregistreur
graphique
Préampli II
Moniteur
RS-232
de pression
COM 1 artérielle
Prise
Alimentation
Données
A
Alimentation
du préampli II
QRS Synch
Quinton® Q-Stress® 4.5
