Le voyant orange sur la cellule est-il allumé ?
Oui : problème résolu, tester le fonctionnement de la porte de garage
Non : ajuster l'alignement de la cellule :
➢ Avec la vis « dist » et la vis « out »
➢ Enlever l'éventuel obstacle présent devant la cellule
➢ Tourner les 2 vis à fond dans le sens des aiguilles d'une montre
Le voyant orange est-il allumé ?
Oui : problème résolu, tester le fonctionnement de la porte de garage

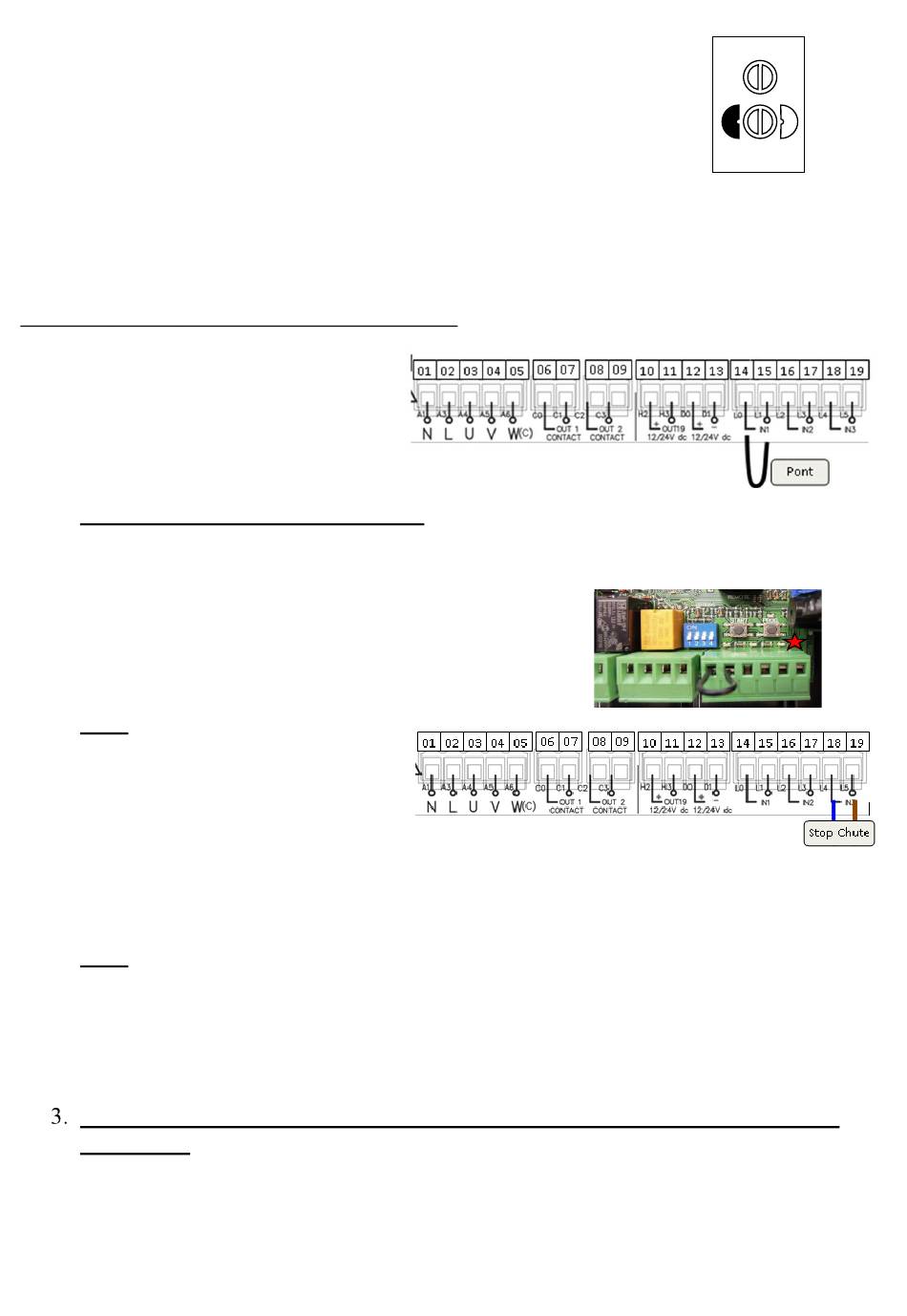

Non : faire un pont entre les bornes 14 et 15
Le voyant rouge dans l'armoire est-il éteint ?
Oui : changer la cellule
Non : changer l'armoire
Si la porte de garage n'est pas équipée de cellule réflex :
Vérifier que le pont aux bornes 14 et 15 (IN1) est réalisé ou bien connecté
Oui : Poursuivre
Non : faire le pont.
e voyant rouge de l'armoire est-il éteint ?
L
Oui : problème résolu
Non : changer l'armoire
b. 8 bips ou voyant rouge côté PROG allumé
Vérifier les branchements du stop chute sur les bornes 18 et 19 (IN3)
Le voyant rouge de l'armoire est-il éteint ?
Oui : problème résolu, tester le fonctionnement de la porte de garage
Non : faire un pont entre les bornes 18 et 19
Le voyant rouge de l'armoire est-il éteint ?
Oui : changer le stop chute
Non : changer l'armoire
c. 4 bips
L'armoire émet des bips quand les piles
deviennent faibles.
Les bips sont émis toutes les 20 secondes et
ne s'arrêtent pas tant que les piles ne sont pas
changées ou enlevées.
➢ Changer les piles AA 1.5V (LR06) du boîtier de sécurité anti-écrasement
Après le changement des piles si l'armoire continue à biper couper l'alimenation 5 secondes puis la remettre
d. 5 bips
La programmation du boitier anti-écrasement n'a pas fonctionné, se reporter au chapitre
PROGRAMMATION DU BOITIER DE SECURITE
ANTI-ECRASEMENT AVEC L'ARMOIRE page 11 puis 10 APPRENTISSAGE DE LA PORTE DE GARAGE
page 11
L
A PORTE DE GARAGE NE FONCTIONNE PAS AUCUN VOYANT N
'
L
ARMOIRE
➢ Vérifier l'alimentation et le fusible
➢ Vérifier que le bornier en bas à gauche est bien connecté
Le voyant vert est-il allumé ?
Non : changer l'armoire
Documents et photos non contractuels. Nous nous réservons le droit de modifier à tout moment les caractéristiques esthétiques et techniques de ces produits
NP080 – Mai 2022
Dist
Out
'
EST ALLUME DANS
18
