3B SCIENTIFIC ® PHYSICS
Istruzioni per l'uso
12/12 ALF
1
2
1. Norme di sicurezza
I tubi catodici incandescenti sono bulbi in vetro a
pareti sottili, sotto vuoto. Maneggiare con cura:
rischio di implosione!
•
Non esporre i tubi a sollecitazioni meccaniche.
•
Non esporre il cavi di collegamento a solleci-
tazioni alla trazione.
•
Il tubo può essere utilizzato esclusivamente
con il supporto S (1014525).
Tensioni e correnti eccessive e temperature
catodiche non idonee possono distruggere i tubi.
•
Rispettare i parametri di funzionamento indicati.
Durante il funzionamento dei tubi, possono es-
sere presenti tensioni e alte tensioni che rendo-
no pericoloso il contatto.
Per i collegamenti utilizzare esclusivamente cavi
di sperimentazione di sicurezza.
•
Eseguire i collegamenti soltanto con gli ap-
parecchi di alimentazione disinseriti.
•
Montare e smontare il tubo soltanto con gli
apparecchi di alimentazione disinseriti.
Durante il funzionamento il collo del tubo si riscalda.
•
Se necessario far raffreddare i tubi prima di
smontarli.
Tubo a doppio fascio S 1000622
3
4
5
6
Il rispetto della Direttiva CE per la compatibilità elet-
tromagnetica è garantito solo con gli alimentatori
consigliati.
2. Descrizione
Il tubo a doppio fascio consente di determinare
la carica specifica e/m in base al diametro del
fascio elettronico, in caso di bombardamento
tangenziale e di campo magnetico ad allinea-
mento perpendicolare, nonché per l'osservazio-
ne delle orbite a spirale degli elettroni con bom-
bardamento assiale e campo magnetico coas-
siale.
Il tubo a doppio fascio è un corpo in vetro riem-
pito con elio e parzialmente svuotato con can-
none elettronico tangenziale e assiale, ciascuno
con un catodo degli ossidi riscaldato indiretta-
mente.
I fasci elettronici disposti perpendicolari
tra loro consentono di avere una piastra di de-
flessione comune per i due cannoni elettronici.
Le orbite degli elettroni sono rese visibili, sotto
forma di fascio luminoso sottile leggermente
verde, per effetto dell'eccitazione per urto degli
atomi di elio.

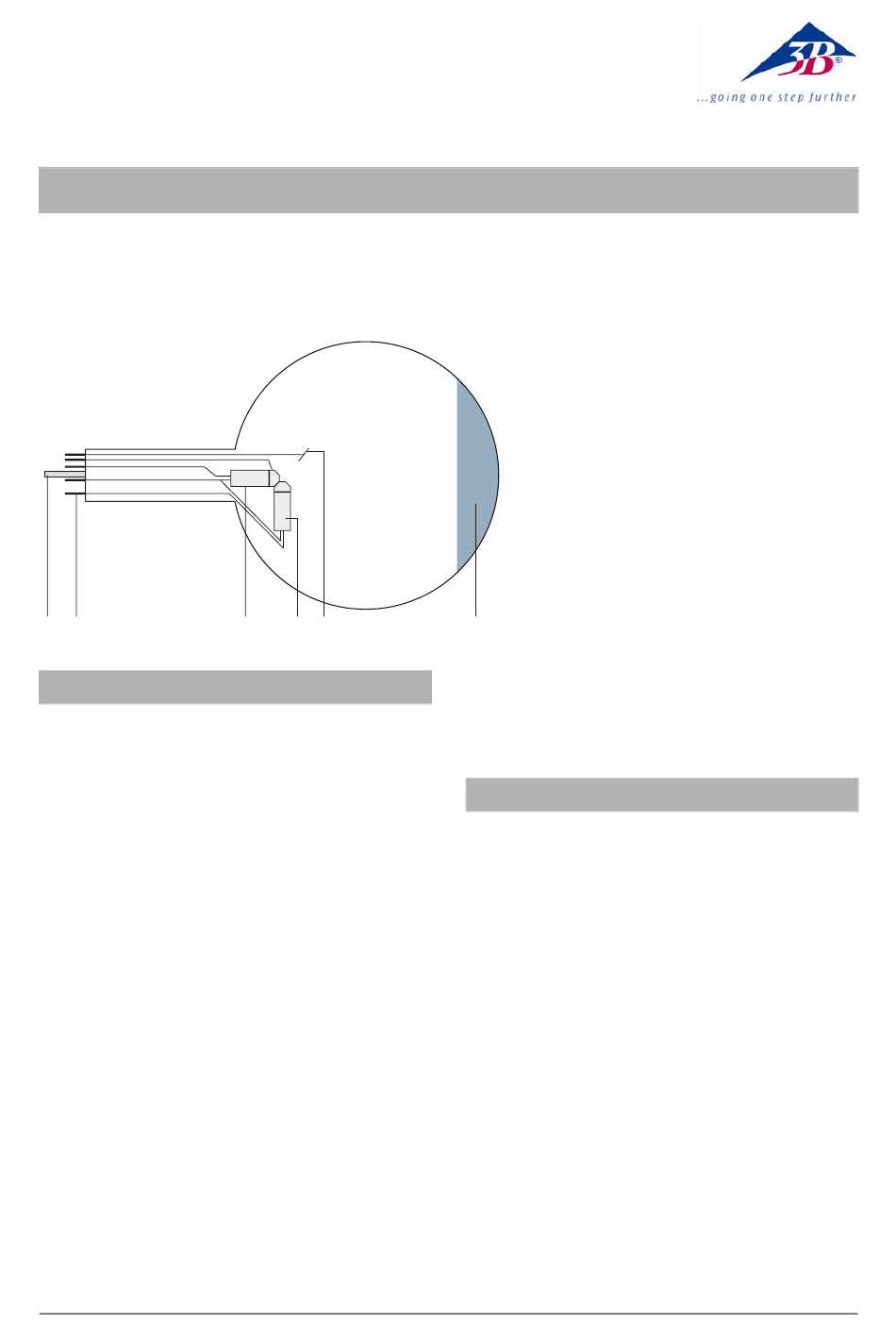

1
1 Spinotto di guida
2 Contatti spinotto
3 Cannoni elettronici assiali
4 Cannoni elettronici verticali
5 Piastra di deflessione
6 Schermo a fluorescenza
