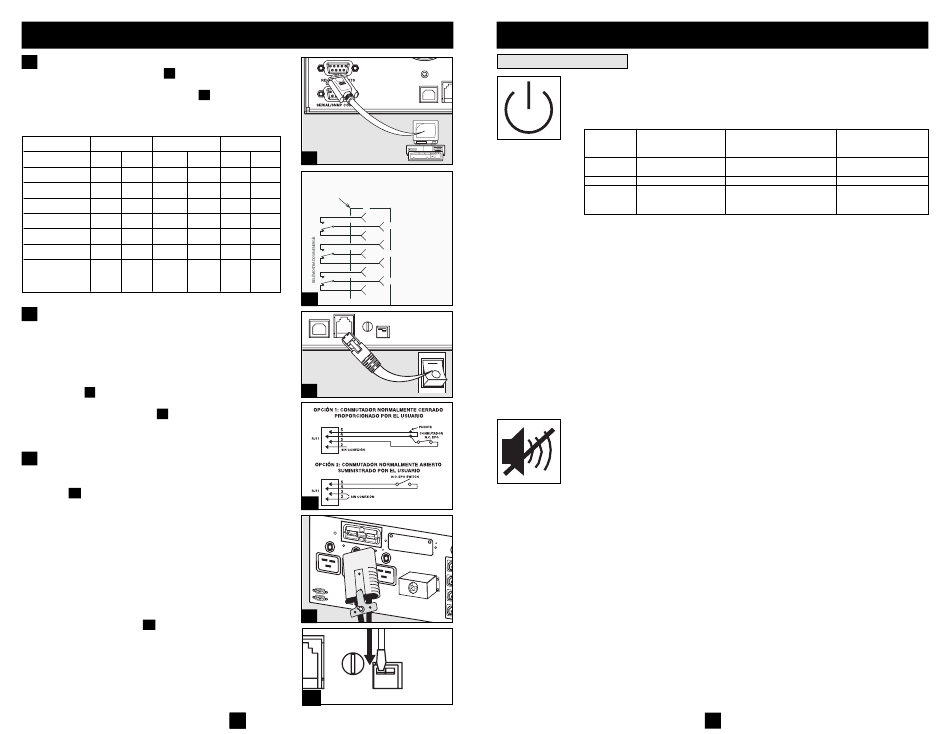

Instalación opcional
(continúa)
Conexión de cierre de contacto por relé
2
Use el cable DB9 incluido (ref.
2a
) para conectar equipo elec-
trónico especializado al puerto de transmisión y cierre de con-
tacto en su Sistema UPS. Vea el diagrama
2b
para determinar las señales transportadas por este puerto.
Tabla de cierre de contactos de relé
Indicación de
Indicación de batería Indicación de batería
falla de línea
con carga media
Condiciones de
Pines 1
Pines 2
Pines 7
Pines 8
operación del UPS
y 6
y 6
y 3
y 3
Voltaje de entrada de
CERRADO ABIERTO
—
—
CA correcto
Entrada de CA fuera
ABIERTO CERRADO
—
—
de rango
Batería con más de 3 min.
—
—
ABIERTO CERRADO
de carga restante*
Batería con menos de
—
—
CERRADO ABIERTO
3 min. de carga restante*
Batería con más de
—
—
—
—
2 min. de carga restante*
Batería con menos de
—
—
—
—
2 min. de carga restante*
Acción del
Abre con Cierra con
Cierra
Abre debajo
contacto
falla de
falla
debajo de
de bat.
línea
de línea
bat. con
con carga
carga media
media
* Tiempos aproximados a plena carga.
Conexión de puerto EPO
3
Esta característica opcional es sólo para aquellas aplica-
ciones que requieran una conexión al circuito de desconexión
de emergencia (EPO) de la instalación Cuando el UPS está
conectado a este circuito, permite el apagado de emergencia
del inversor del UPS.
Usando el cable suministrado, conecte el puerto EPO de su
UPS (vea
3a
) a un contacto normalmente cerrado o normal-
mente abierto suministrado por el usuario, de acuerdo con el
diagrama del circuito (vea
3b
) El puerto EPO no es un
supresor de sobretensiones de línea telefónica; no conecte
una línea telefónica en este puerto.
Conexión de batería externa
4
Todos los modelos de UPS incluyen un robusto sistema de
batería interna; los modelos exclusivos tienen conectores
(ver
4a
) que permiten bancos de baterías externas
opcionales (vendidos por separado por Tripp Lite) para pro-
porcionar tiempo de respaldo adicional. Agregando baterías
externas aumentará el tiempo de recarga así como el tiempo
de respaldo. Consulte el manual del propietario del banco de
baterías para obtener las instrucciones completas de insta-
lación. Asegúrese que los cables estén introducidos comple-
tamente en sus conectores. Pueden producir pequeñas chispas
durante la conexión de la batería; esto es normal. No conecte ni
desconecte bancos de baterías cuando el UPS esté funcionan-
do con energía de las baterías.
Si conecta alguna batería externa, fije el Interruptor de nivel
de carga de batería (ver
4b
) en la posición de abajo. Esto
aumentará la salida del cargador del UPS a fin de cargar más
rápido baterías adicionales. Nota: El interruptor a la derecha
del interruptor de nivel de carga está inactivo y no afectará la
operación del UPS, independientemente de su posición.
¡PRECAUCIÓN! NO fije el Interruptor de nivel de carga de
batería en la posición de abajo sin que haya conectada algu-
na batería externa. Podría dañarse el sistema de la batería
interna del UPS.
y la tabla de abajo
con carga baja
Pines 4
Pines 5
2a
y 9
y 9
—
—
Diagrama de interfaz de cierre de contactos de relé
—
—
NOTA: PARTE
SUPERIOR DE
DB9 DUAL
J5
—
—
(J5/J34)
CONTACTOS REMOTOS
1
—
—
K1 A
6
FALLA DE LÍNEA
ABIERTO CERRADO
2
7
CERRADO ABIERTO
K4 A
3
BAT. MED.
8
Cierra
Abre
4
debajo de debajo de
K1 0A
bat. con
bat. con
9
carga baja carga baja
BAT. BAJA
5
2b
3a
3b
4a
4b
18
18
Operación básica
Botones (Panel frontal)
ABRE CON FALLA DE LÍNEA
COM
CIERRA CON FALLA DE LÍNEA
CIERRA DEBAJO DE BATERÍA MED.
COM
ABRE DEBAJO DE BATERÍA MED.
CIERRA DEBAJO DE BATERÍA BAJA
COM
ABRE DEBAJO DE BATERÍA BAJA
4-5
Botón "ON/OFF/STANDBY" (Encendido/Apagado/Reserva)
Cuando el UPS está conectado a una fuente de energía de CA de la red con tensión, oper-
ará en uno de los tres modos siguientes: ON, OFF o STANDBY (ENCENDIDO, APA-
GADO o RESERVA) Consulte las características de operación del UPS en la tabla sigu-
iente dentro de cada modo.
El UPS carga la batería
El UPS suministra
(cuando hay energía
energía a las salidas
Modo
de la red)
(haya energía de la red o no*)
ENCENDIDO
Sí
APAGADO
No
RESERVA
Sí
Para colocar el UPS en modo ON (ENCENDIDO): En primer lugar, haga que un elec-
tricista calificado conecte el UPS a una fuente de energía de la red como se indica en la
sección Instalación rápida. En cuanto la fuente de energía de la red tenga tensión, el UPS
entrará automáticamente al modo STANDBY (RESERVA). Presione y mantenga pre-
sionado el botón "ON/OFF/STANDBY" (ENCENDIDO/APAGADO/RESERVA)
durante un segundo** y luego suéltelo para cambiar el UPS del modo STANDBY
(RESERVA) al modo ON (ENCENDIDO).
OPCIONAL: Si la fuente de energía de la red no tiene tensión, puede "arrancar en
frío" el UPS (es decir, pasar directamente del modo OFF (APAGADO) al modo ON
(ENCENDIDO) suministrando energía por un tiempo limitado de sus baterías*) pre-
sionando y manteniendo presionado el botón "ON/OFF/STANDBY" (ENCENDI-
DO/APAGADO/RESERVA) durante un segundo** y luego soltándolo.
Para colocar el UPS en modo OFF (APAGADO): Con el UPS en modo ON (ENCEN-
DIDO) y recibiendo energía de la red, presione y mantenga presionado el botón
"ON/OFF/STANDBY" (ENCENDIDO/APAGADO/RESERVA) durante un segundo** y
luego suéltelo para cambiar el UPS de modo ON (ENCENDIDO) a modo STANDBY
(RESERVA). APAGUE el interruptor automático que suministra energía al circuito al que
se conectará el UPS.
* Si las baterías están completamente cargadas. ** La alarma emitirá un pitido brevemente después de pasado el intervalo.
Botón "MUTE/TEST" (SILENCIO/PRUEBA)
Para silenciar las alarmas UPS: Con su UPS conectado a una fuente de energía de la
red con tensión, presione y mantenga presionado el botón MUTE/TEST (SILENCIO/
PRUEBA) durante dos segundos.*
Para ejecutar una auto-prueba: Con su UPS conectado y encendido, presione y mantenga
presionado el botón MUTE/TEST (Silencio/Prueba) por dos segundos.*Siga presionando el
botón hasta que la alarma suene varias veces y el UPS realice una auto-prueba. Vea
"Resultados de una auto-prueba" más abajo. Nota: Puede dejar equipos conectados durante
una auto-prueba. Sin embargo, el UPS, no realizará una auto-prueba si no está encendido
(vea la descripción del Botón "ON/OFF/STANDBY").
Resultados de una auto-prueba: La prueba durará cerca de 10 segundos mientras el
UPS conmuta a batería para probar su capacidad de carga y la recarga de la batería.
• Si el LED "OUTPUT LOAD LEVEL" (NIVEL DE CARGA DE SALIDA) per-
manece encendido rojo y la alarma continúa sonando después de la prueba, las salidas
del UPS están sobrecargadas. Para eliminar la sobrecarga, desconecte algo de su
equipo y ejecute la auto-prueba repetidamente hasta que el LED ya no esté encendido
rojo y la alarma ya no esté sonando.
¡PRECAUCIÓN! Cualquier sobrecarga que no sea corregida por el usuario
inmediatamente después de una auto-prueba puede causar que el UPS se apague
y deje de suministrar energía de salida en el caso de una falla del servicio eléctrico
o una baja de voltaje.
• Si el LED "BATTERY WARNING" (ADVERTENCIA DE BATERÍA) sigue encendido
y la alarma continúa sonando después de la prueba, las baterías del UPS deben recargarse
o reemplazarse. Permita que el UPS se recargue continuamente por 12 horas y repita
la auto-prueba. Si el LED permanece encendido, contacte con Tripp Lite para obtener
servicio. Si su UPS requiere el reemplazo de su batería, visite www.tripplite.com para
localizar la batería de reemplazo Tripp Lite específica para su UPS.
* La alarma emitirá un pitido brevemente después de pasado el intervalo indicado.
19
Se encienden
LEDs en el UPS
Sí
Sí (varios LEDs,
según las condiciones)
No
No
No
Sí (sólo el LED
"BATTERY CHARGE"
(CARGA DE BATERÍA))
