Contrôle des réglages critiques du régulateur
Les réglages critiques du régulateur doivent être contrôlés
avant la mise en service du régulateur pour un fonctionne-
ment normal.
Pour contrôler les réglages critiques du régulateur, appliquer
les procédures suivantes dans l'ordre indiqué pour chaque
régulateur CB100:
D Contrôler le réglage du type d'entrée
D Contrôler le réglage de l'échelle thermométrique
D Contrôler les réglages du régulateur de température
D Contrôler les réglages de communication (installations
Therm-O-Flow Plus uniquement)
Contrôle du réglage du type d'entrée
Pour contrôler le réglage du type d'entrée, appliquer
la procédure suivante:

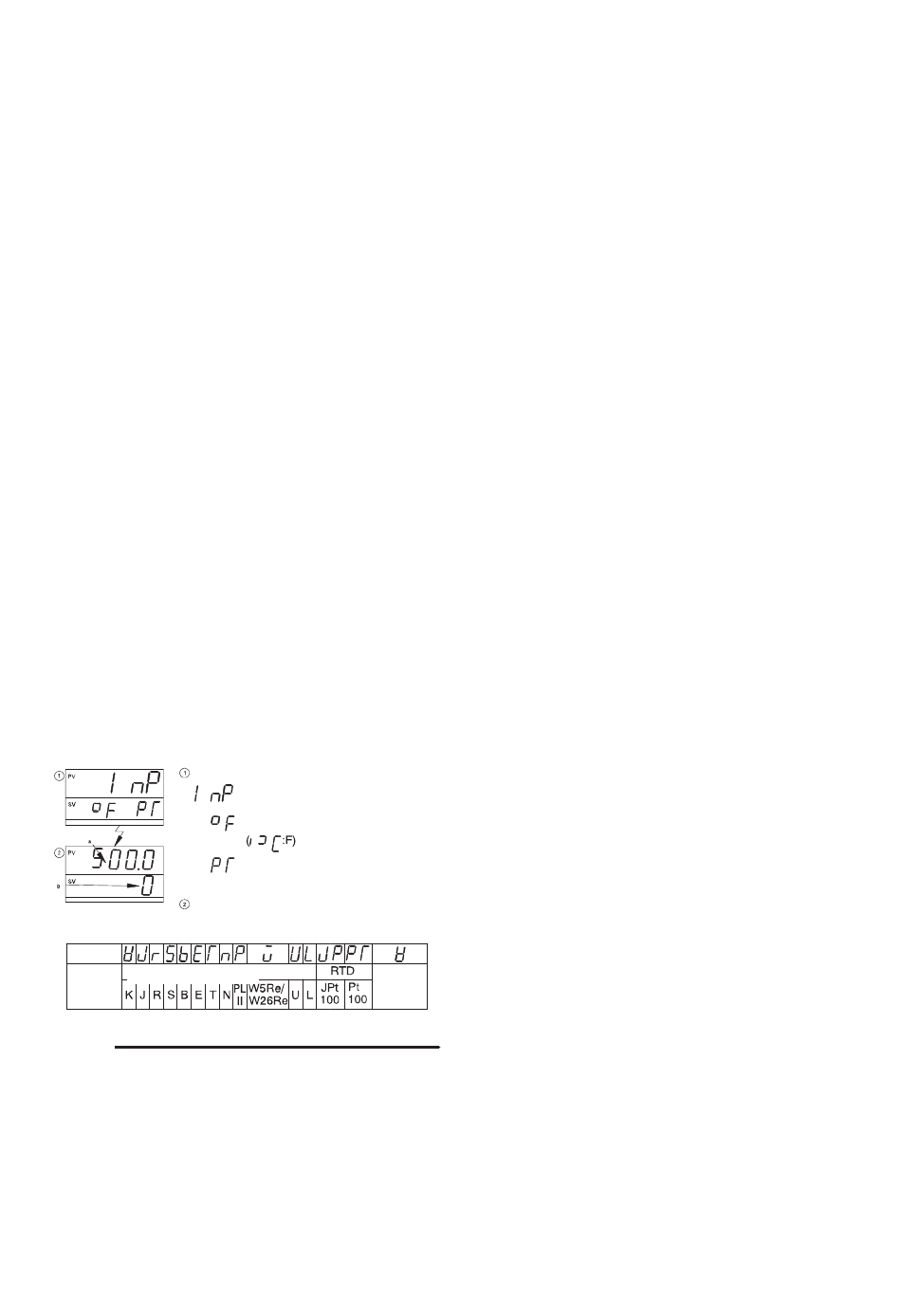

La Fig. 3 montre un exemple de régulateur avec une entrée
PT100 RTD et une plage de température de 0 à 260_C.
Code type d'entrée
Affiche le type d'entrée
*2. Tableau des types d'entrée
Afficheur
Thermocouple (TC)
Type
d'entrée
Fig. 3
1.
Passer à la procédure suivante pour contrôler le réglage
de l'échelle de température.
Fonctionnement
Signifie entrée
Signifie unité de mesure
Signifie type d'entrée\P
(voir le tableau **A)
Tension
(courant)
Contrôle du réglage de l'échelle thermométrique
Lors de la première mise en marche des régulateurs, l'affi-
cheur VC affiche le réglage courant qui sera soit FPT soit
CPT. "PT" indique qu'il s'agit d'un thermomètre à résistance
de platine gradué de 1 à 100, "F" pour les degrés Fahrenheit,
"C" pour les degrés Celsius. Voir le manuel Graco 309100
pour plus de détails et pour le mode de déplacement d'un
écran à l'autre.
1.
Affichage de l'écran MARCHE.
a.
Appuyer sur la touche de RÉGLAGE et la maintenir
enfoncée pendant env. 4 secondes. L'écran change
et passe au mode réglage des paramètres.
b.
L'afficheur affichera:
AL 1
#### (réglages alarme 1)
c.
Appuyer sur la touche de RÉGLAGE jusqu'à
l'affichage:
LCK
#### (verrouillage)
d.
Sur l'afficheur VC, afficher:
1000 (cela déverrouille la configuration)
REMARQUE: Lors du déverrouillage de la configuration,
ne changer que le réglage décrit. Une
modification des autres réglages affecterait
le fonctionnement du régulateur. Veiller à
bien reverrouiller la configuration comme
indiqué au point 2 de la page 10.
e.
Appuyer en même temps sur les touches de
RÉGLAGE et <M/A et les maintenir enfoncées.
f.
L'afficheur devrait afficher le mode RÉGLAGE
INITIAL.
g.
L'afficheur devrait maintenant afficher:
Cod
0000
h.
Appuyer deux fois sur la touche de RÉGLAGE
jusqu'à ce l'écran affiche:
SL 2
0001
le 1 à droite indiquant qu'il s'agit de _F.
i.
Changer l'affichage VC à l'aide de la flèche
descendante pour obtenir 0000. L'afficheur
devrait maintenant afficher:
SL 2
0000
Tous les zéros indiquant qu'il s'agit de _C.
j.
Appuyer à nouveau sur les touches de RÉGLAGE
et <M/A en même temps et les maintenir enfoncées.
On revient ainsi à l'écran MARCHE.
309100
9
