Démontage du régulateur CB100
Pour démonter le régulateur CB100, procéder comme suit:
MISE EN GARDE
DANGER DE DÉCHARGE
ÉLECTRIQUE
Ne pas ouvrir le tableau de commande
électrique à moins d'être un professionnel.
Avant d'ouvrir le tableau de commande électrique,
s'assurer que le tableau de commande n'est plus sous
tension.
1.
COUPER l'alimentation électrique à l'interrupteur
général.
2.
Mettre l'interrupteur de la commande du système sur
ARRÊT.
REMARQUE: Avant de débrancher les fils du régulateur
CB100, s'assurer que chaque fil est bien
repéré par une étiquette pour faciliter le
remplacement du nouveau régulateur CB100.
3.
Débrancher les fils des bornes du régulateur CB100.
Étiqueter tous les fils pour qu'ils correspondent aux

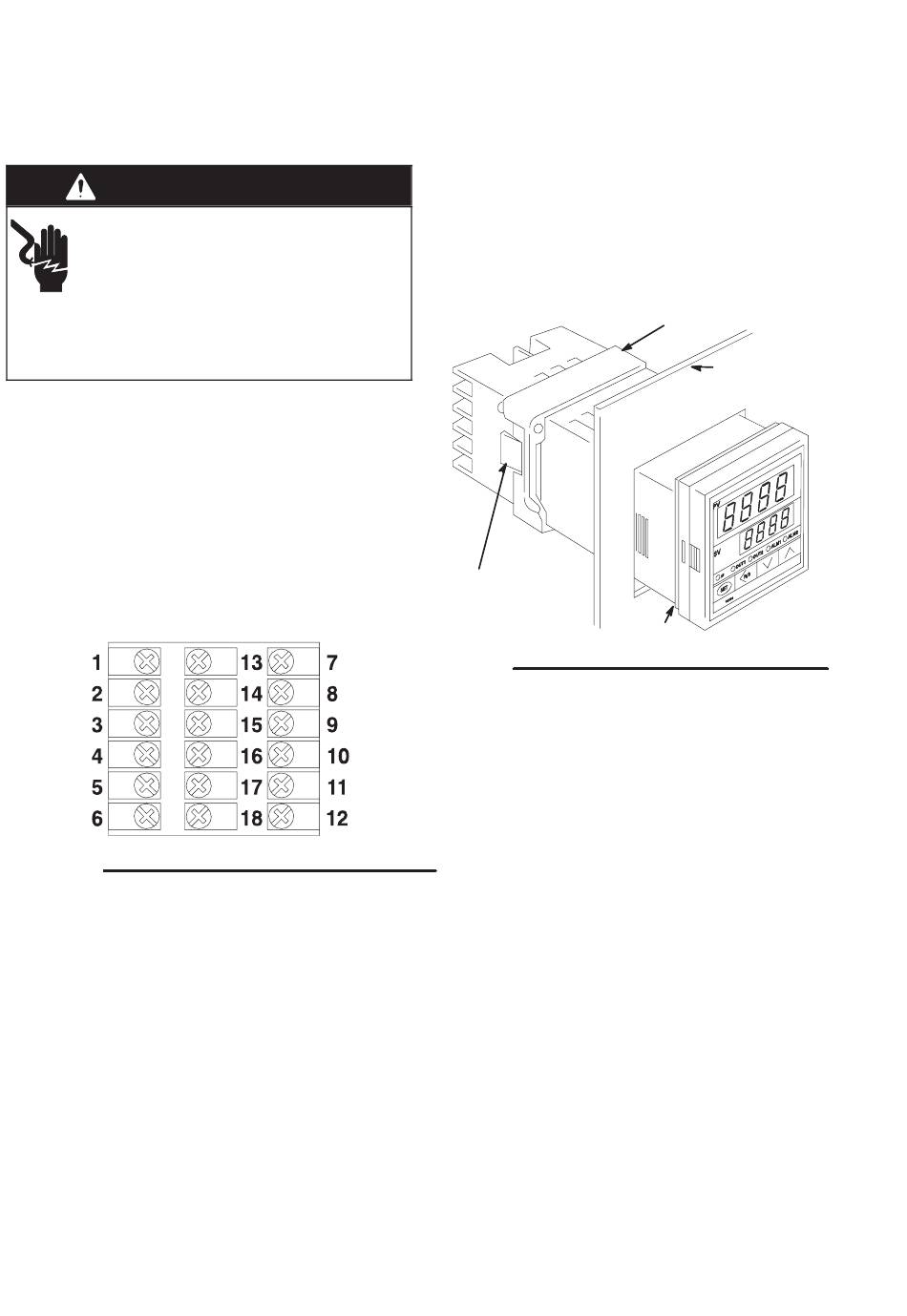

numéros des bornes. La Fig. 10 est une vue arrière
du régulateur CB100.
Fig. 10
16 309100
Entretien
4.
À l'avant du tableau de commande, appuyer sur les clips
situés sur les côtés du régulateur. Extraire le régulateur
du tableau comme indiqué à la Fig. 11.
REMARQUE: En cas de remplacement d'un régulateur
CLIPS
Fig. 11
9588A
de température E5CS ou E5CK défectueux,
observer la procédure d'installation du
régulateur CB100m de la page 17 en
montant un régulateur de température
CB100.
ADAPTATEUR
JOINT D'ÉTANCHÉITÉ
TABLEAU DE
COMMANDE
9528A
