Fonctionnement de la régulation
de température
Mettre la régulation de température en mode MARCHE
(voir la rubrique ci-dessus Passage des régulateurs du
mode marche au mode arrêt). Pour régler la valeur de
consigne, procéder comme suit (exemple pour un réglage
à 200).

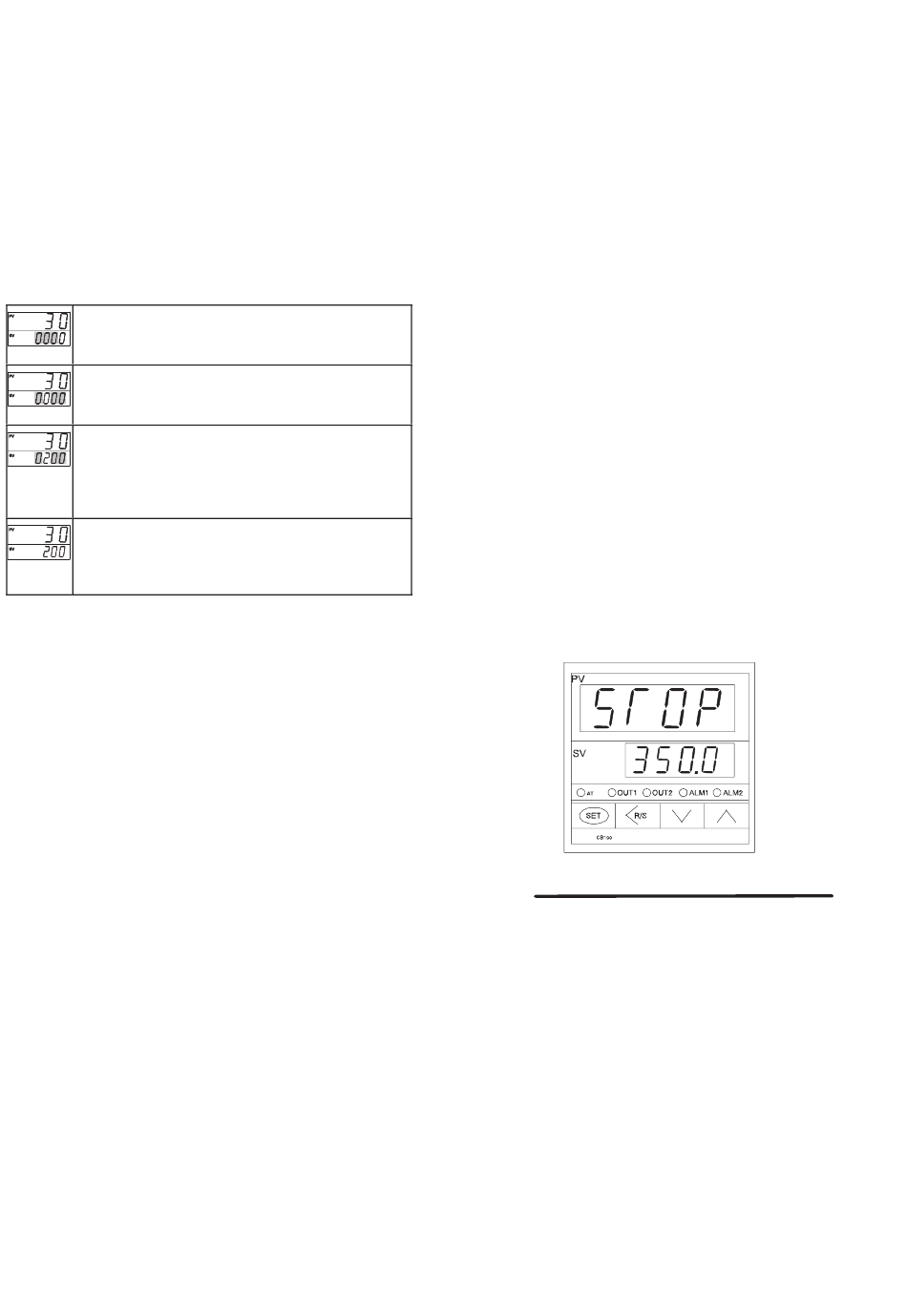

Appuyer sur la touche de RÉGLAGE pour entrer
le mode de réglage VC. Le chiffre en surbrillance
peut être modifié
Appuyer sur la touche <M/A pour décaler
le chiffre en surbrillance vers la place des
centaines.
Appuyer sur la touche fléchée MONTANTE pour
inscrire "2". En appuyant sur la touche fléchée
MONTANTE, le nombre croît et en appuyant sur
la touche fléchée DESCENDANTE, le nombre
décroît.
À la fin du réglage, appuyer sur la touche de
RÉGLAGE. Tous les chiffres du nombre sont
allumés en surbrillance et l'organe revient en
mode affichage VM/VC.
En mode MARCHE, la régulation de température activera
le SSR qui régule le courant alimentant la zone. Quand
la VM (valeur mesurée, température courante) est éloignée
de la VC (valeur de consigne), le courant de sortie alimentant
la zone est à son niveau maximum. Cela est signalé par les
petites diodes LED SORTIE1 allumées sur l'afficheur. Quand
la VM se rapproche de la VC, la sortie, SORTIE1 commencera
à envoyer des impulsions. La régulation limite l'alimentation
de la zone en courant pour que la VM soit aussi proche que
possible de la VC.
Programmation
Une programmation est seulement nécessaire en cas de
changement d'un régulateur défectueux ou endommagé ou
bien si l'accès aux paramètres ou le changement de ceux-ci
a affecté le fonctionnement du régulateur (voir Fig. 15).
8
309100
Fonctionnement
REMARQUE: Les systèmes Thermo-O-Flow Plus qui
comprennent le kit boîtier de programmation
amovible amélioré 233098 en option, peuvent
initialiser automatiquement tous les paramé-
trages de tous les régulateurs de tempéra-
ture. Pour ce faire, il faut afficher les écrans
de configuration depuis le boîtier. (Voir le
manuel Graco 309085). (Non accessible avec
la régulation 2 zones 243698 et la régulation
4 zones, 243699.)
Premières opérations – Conseil de programmation
Programmer chaque régulateur sans mettre la zone de
chauffage en service. Pour ce faire, procéder comme suit:
REMARQUE: Voir Fig. 1, tableau 1 et tableau 2 à
la page 7 pour toute information sur
le régulateur CB100.
Réglage du régulateur sur mode Arrêt
Pour mettre le régulateur en mode arrêt, appuyer sur la
touche <M/A immédiatement après avoir mis l'installation
sous tension, ce qui aura pour effet de basculer en mode
arrêt (Fig. 2).
REMARQUE: En mode arrêt, les changements de configu-
ration du régulateur peuvent s'opérer sans
qu'il soit nécessaire de chauffer la zone mise
en service.
Fig. 2
Le mode ARRÊT coupe le régulateur de toutes les opéra-
tions du coffret de commande. Le régulateur ne chauffera
pas la zone et les alarmes seront inactives. Mettre le régula-
teur en mode ARRÊT quand la zone est inutilisée.
