1.

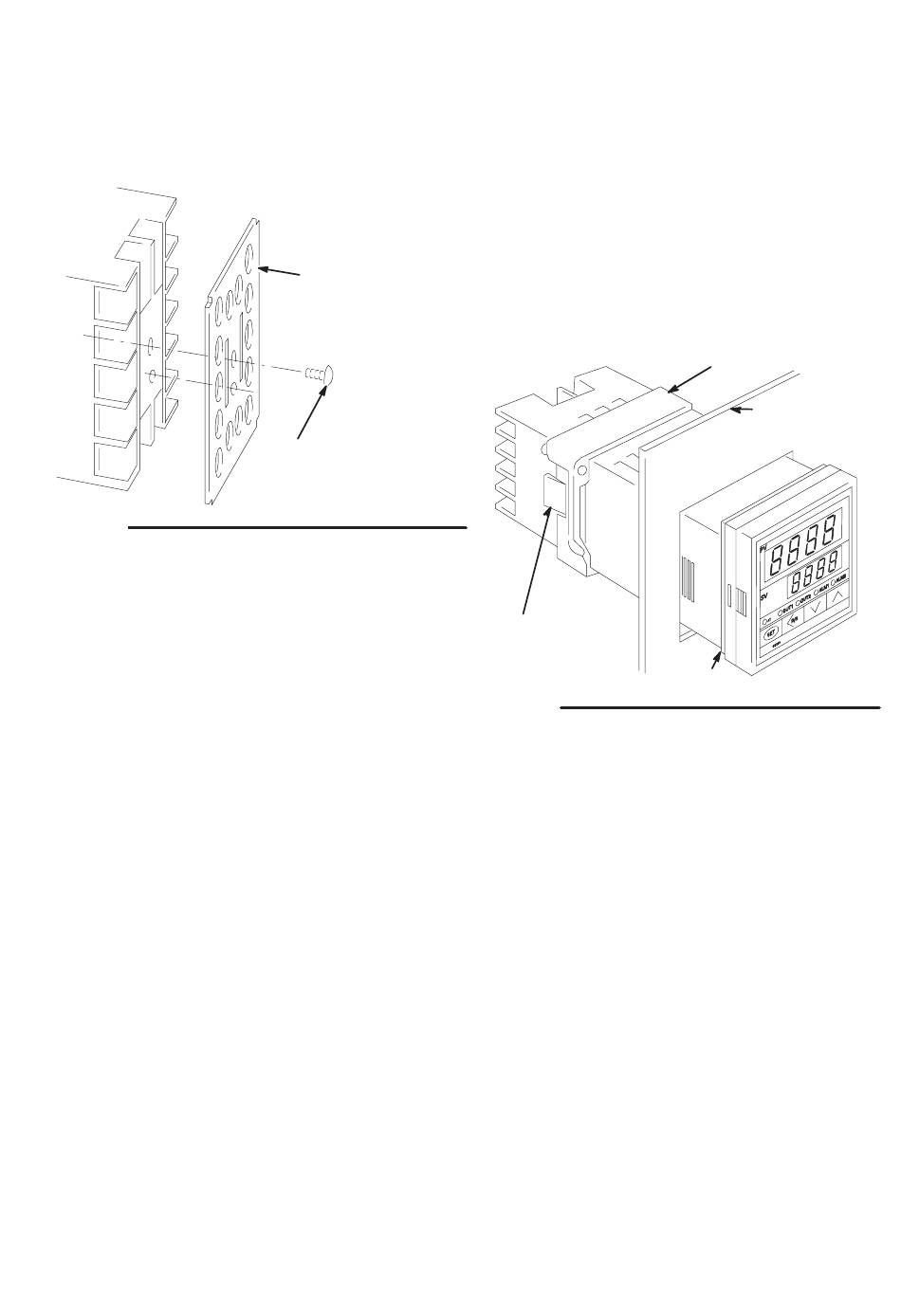

En cas de remplacement d'un ancien régulateur E5CK,
enlever la broche à pression fixant le couvercle des
bornes du régulateur. Enlever le couvercle du bornier
(Fig. 12).
Fig. 12
2.
Enlever les vis fixant l'adaptateur sur le régulateur.
3.
Débrancher les fils des bornes du régulateur. Étiqueter
tous les fils pour qu'ils correspondent aux numéros des
bornes.
4.
À l'avant du tableau de commande, appuyer sur les clips
situés sur les côtés du régulateur. Extraire le régulateur
du tableau.
Entretien
COUVERCLE
DU BORNIER
BROCHE
PRESSION
7986A
Montage du régulateur CB100
Pour monter le régulateur CB100, en remplacement du
régulateur E5CS ou E5CK, procéder comme suit:
Le régulateur CB100 fait partie du kit régulateur de tempé-
rature, P/N 195764.
REMARQUE: Avant de mettre en place le régulateur CB100
de rechange dans le tableau, vérifier que le
joint est bien en place.
1.
Encastrer le régulateur CB100 dans l'évidement existant
dans le tableau (Fig. 13). Veiller à ce que le régulateur
soit solidement fixé.
CLIPS
JOINT D'ÉTANCHÉITÉ
Fig. 13
2.
À l'arrière du tableau de commande, monter l'adaptateur
sur le régulateur CB100 (Fig. 13).
3.
Serrer les deux vis de fixation de l'adaptateur. Pour
éviter d'endommager le régulateur CB100, serrer les
vis en alternance. Ne pas les serrer trop fort.
4.
Brancher les fils sur les bornes du régulateur CB100
(Fig. 14). Ne pas trop serrer les vis.
En cas de remplacement d'un régulateur CB100,
consulter le tableau des bornes 5 pour ne pas com-
mettre d'erreur de branchement.
5.
Après avoir remplacé le régulateur CB100, observer
la série de procédures figurant à la rubrique Réglages
du régulateur de température, page 19, afin de réaliser
les réglages du régulateur.
ADAPTATEUR
TABLEAU DE
COMMANDE
9528A
309100
17
