Un autoréglage et un ajustement automatique des régu-
lateurs sont déconseillés si les valeurs PID de Graco
peuvent s'appliquer. Par contre, on peut y avoir recours
si l'on ne dispose pas des valeurs PID de Graco.
Réglages usine P, I et d de Graco
Les réglages P, I et d sont des préréglages effectués en
usine lors du montage sur la commande Therm-O-Flow
de Graco. Ces valeurs sont des valeurs optimales et ne
devraient pas avoir besoin d'être modifiées par autoréglage
ou ajustement automatique.
Ces valeurs P, I et d permettent aux zones de chauffage
d'atteindre leur température maximale le plus vite possible
sans dépasser la température désirée.
Au tableau 3 figurent les réglages P, I et d pour les tableaux
de commande standard. Ces réglages sont des préréglages
usine.

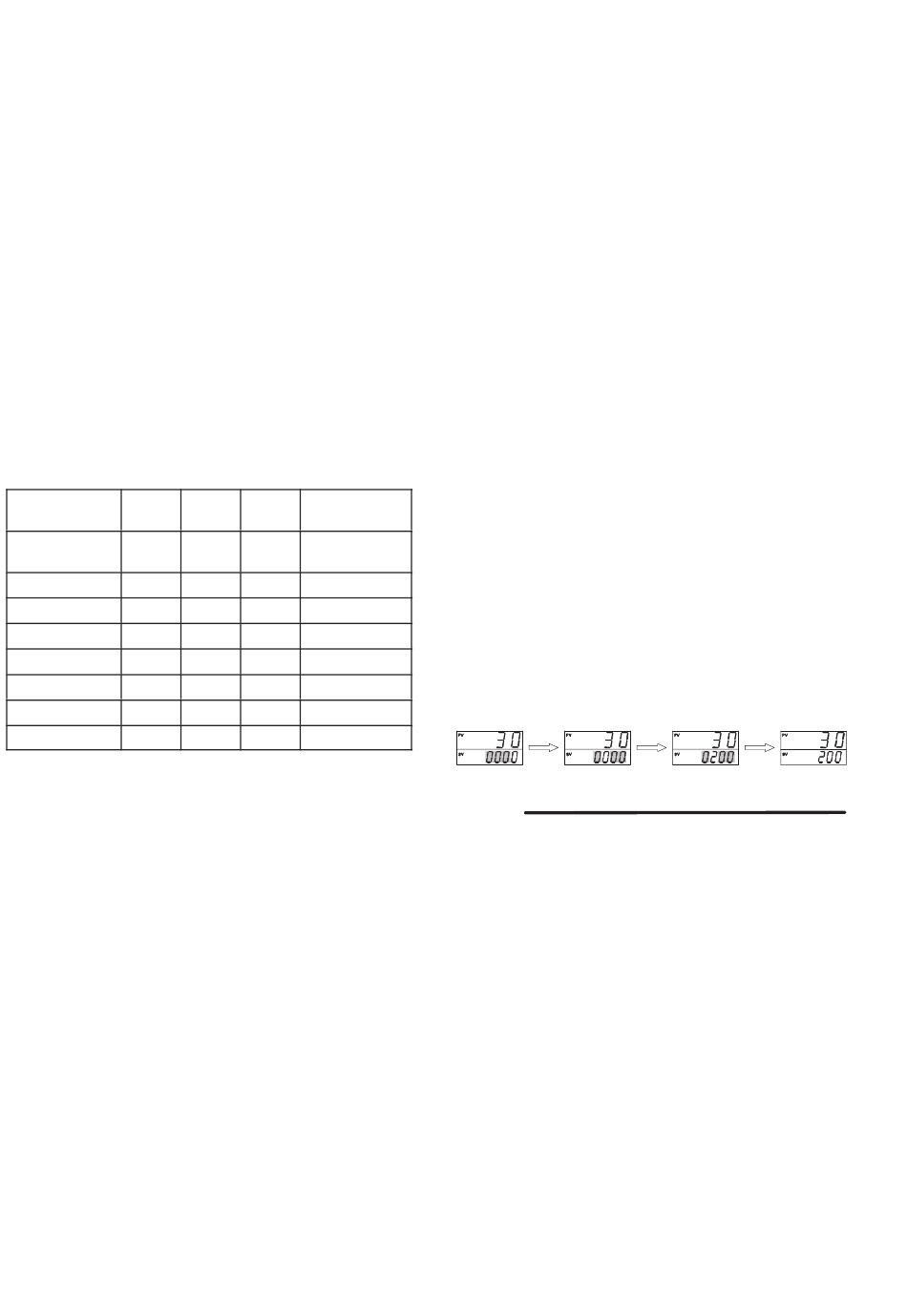

Tableau 3. Réglages usine P, I et d de Graco
Catégorie
P
Plateau
41
élévateur
Pompe
50
Flexible
9,9
Pistolet
75
Collecteur
24,1
Compensateur
40,9
Collecteur
1,7
Régulateur
58,5
12 309100
Fonctionnement
Tension de
I
d
l'installation
118
29
TOUTES
1186
296
TOUTES
51
12
TOUTES
49
12
TOUTES
144
36
TOUTES
87
21
TOUTES
109
16
TOUTES
330
82
TOUTES
Autoréglage des régulateurs
L'autoréglage optimise les réglages P, I et D de chaque
régulateur de façon automatique.
Après avoir contrôlé les réglages critiques des régulateurs,
procéder comme suit:
D Changement du point de consigne
D Opération d'autoréglage
Changement du point de consigne (VC)
Pendant l'opération d'autoréglage, la température peut
monter à plus de 40_ au-dessus du point de consigne. Si le
produit réagit de façon négative à des températures élevées,
il serait préférable d'abaisser le point de consigne d'env. 40_
pour éviter une telle réaction. Une fois l'autoréglage terminé,
on peut ramener le point de consigne à la température dési-
rée.
Pour modifier le point de consigne, appuyer sur la touche de
RÉGLAGE. Le premier chiffre s'affichera en surbrillance sur
l'afficheur VC. Voir Fig. 5. Procéder comme suit:
REMARQUE: Voir le point 1 ou 2 en fonction de votre
situation concernant l'autoréglage.
1.
Appuyer sur la touche <M/A pour sélectionner le chiffre
à modifier et sur les flèches pour augmenter ou diminuer
ce chiffre (voir Fig. 5).
2.
En cas de mise en marche de l'autoréglage, abaisser le
point de consigne d'env. 40_ pour éviter toute réaction
négative du produit (voir Fig. 5).
3.
Une fois l'autoréglage terminé, réinitialiser le point de
consigne en ramenant le point de consigne à la tempé-
rature désirée (voir Fig. 5).
Fig. 5
4.
Répéter l'opération 1 ou 2 pour modifier le point de
consigne des autres régulateurs.
5.
Passer à la procédure suivante pour lancer l'auto-
réglage.
9524A
