Manuels Connexes pour Dell Precision 3930
Sommaire des Matières pour Dell Precision 3930

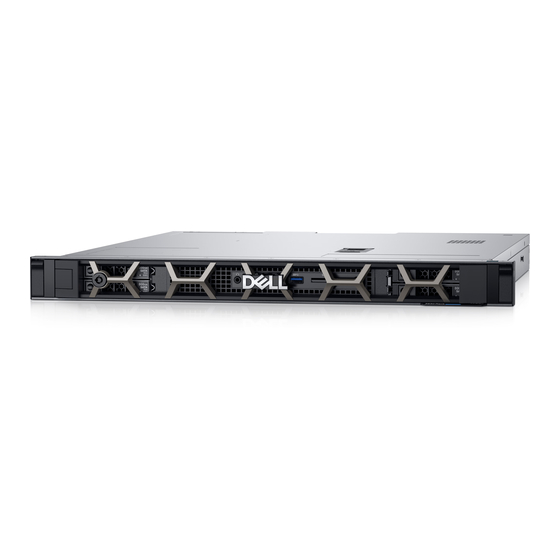

- Page 1 Rack Dell Precision 3930 Manuel de maintenance Modèle réglementaire: D02R Type réglementaire: D02R001 Mai 2022 Rév. A04...
-
Page 2: Remarques, Précautions Et Avertissements
© 2018-2022 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs. -
Page 3: Table Des Matières
Table des matières Chapitre 1: Intervention à l’intérieur de votre ordinateur..............5 Consignes de sécurité................................5 Avant d’intervenir à l’intérieur de votre ordinateur......................5 Instructions relatives à la sécurité..........................6 Protection contre les décharges électrostatiques.......................6 Kit ESD d'intervention sur site............................7 Transport des composants sensibles..........................8 Après une intervention à... - Page 4 Voyant du bloc d’alimentation............................85 Messages d’erreur de diagnostics.............................86 Messages d'erreur du système............................89 Configuration de RAID avec Intel RSTe..........................89 Options de support de sauvegarde et de récupération....................96 Cycle d’alimentation Wi-Fi..............................96 Chapitre 6: Obtenir de l’aide et contacter Dell................. 97 Table des matières...
-
Page 5: Chapitre 1: Intervention À L'intérieur De Votre Ordinateur
Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 6: Instructions Relatives À La Sécurité
énergie et la densité plus élevée en avant, la protection ESD est une préoccupation croissante. Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorénavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell. -
Page 7: Kit Esd D'intervention Sur Site
● Catastrophiques – Les défaillances catastrophiques représentent environ 20 % des pannes liées aux décharges électrostatiques. les dommages entraînent une perte instantanée et totale des fonctionnalités de l'appareil. Par exemple lorsqu'une barrette DIMM reçoit un choc électrostatique et génère immédiatement les symptômes « No POST/No Video » (Aucun POST, Aucune vidéo) et émet un signal sonore pour notifier d'une mémoire manquante ou non fonctionnelle. -
Page 8: Résumé : Protection Contre Les Décharges Électrostatiques
● Transport de composants sensibles – Avant de transporter des composants sensibles aux décharges électrostatiques, comme des pièces de rechange ou des pièces devant être retournées à Dell, il est impératif de placer ces pièces dans des sacs antistatiques pour garantir un transport en toute sécurité. -
Page 9: Chapitre 2: Principaux Composants De Votre Système
Principaux composants de votre système 1. Capot du système 2. Commutateur d’intrusion 3. Pile bouton 4. Disque SSD M.2 PCIe 5. Carte d’extension 6. Fond de panier de disque dur 7. Châssis 8. Panneau avant 9. Filtre anti-poussières 10. Assemblage du disque dur 11. - Page 10 REMARQUE : Dell fournit la liste des composants et leurs numéros de référence pour la configuration système d’origine achetée. Ces pièces sont disponibles en fonction des garanties achetées par le client. Contactez votre agent commercial Dell pour connaître les options d’achat.
-
Page 11: Chapitre 3: Technologies Et Composants
Technologies et composants Fonctions USB Universal Serial Bus (bus universel en série), ou USB, a été introduit en 1996. Il simplifie considérablement la connexion entre les ordinateurs hôtes et les périphériques tels que les souris, les claviers, les pilotes externes et les imprimantes. Le tableau ci-dessous retrace les grandes étapes de l’évolution de l’USB. -
Page 12: Applications
Avec les exigences croissantes d'aujourd'hui en matière de transfert de données avec du contenu vidéo haute définition, des périphériques de stockage de téraoctets, d'appareils photo numériques à nombre élevé de mégapixels, etc., l'USB 2.0 n'est peut-être pas assez rapide. De plus, aucune connexion USB 2.0 ne pourrait se rapprocher du débit maximum théorique de 480Mb/s, faisant du transfert de données à environ 320Mb/s (40MB/s) - le véritable maximum du monde réel. -
Page 13: Ddr4
DDR4 La mémoire DDR4 (double débit de données de quatrième génération) est la technologie qui succède aux mémoires DDR2 et DDR3. Plus rapide que ses prédécesseurs, elle prend en charge jusqu’à 512 Go par rapport à la capacité maximale de la mémoire DDR3 de 128 Go par DIMM. -
Page 14: Erreurs De Mémoire
Erreurs de mémoire Erreurs de mémoire sur l’affichage du système le nouveau code d’échec ALLUMÉ-CLIGNOTANT-CLIGNOTANT ou ALLUMÉ- CLIGNOTANT-ALLUMÉ. Si toutes les mémoire tombent en panne, l'écran LCD ne se met pas sous tension. Résolution de problèmes pour défaillance possible de la mémoire en essayant de bons modules de mémoire connus dans les connecteurs de mémoire au fond du système ou sous le clavier, comme dans certains ordinateurs portables. - Page 15 Tableau 2. Spécifications du processeur (suite) Type Carte graphique UMA Processeur Intel Xeon E E-2134 (4 cœurs HT, 3,5 GHz, 4,5 GHz Non pris en charge Turbo, 8 Mo de cache) Processeur Intel Xeon E E-2124G (4 cœurs, 3,4 GHz, 4,5 GHz Carte intégrée Intel UHD P630 Turbo, 8 Mo de cache) Processeur Intel Xeon E E-2124 (4 cœurs, 3,4 GHz, 4,5 GHz Turbo,...
-
Page 16: Retrait Et Installation De Composants
Retrait et installation de composants Outils recommandés Les procédures mentionnées dans ce document nécessitent les outils suivants : ● Tournevis Phillips n° 1 ● Tournevis cruciforme n° 1 ● Clé de support 5,5 mm ● Pointe en plastique Liste des tailles de vis Tableau 3. -
Page 17: Caractéristiques De La Carte Système
Caractéristiques de la carte système 1. Logements de mémoire 2. HSD du panneau avant 3. Connecteur d’alimentation SATA gauche 4. Pile bouton 5. Connecteur d’alimentation de la carte de distribution de 6. connecteur SATA 0 l’alimentation 7. connecteur SATA 1 8. - Page 18 3. Pour retirer le cadre avant : a. Faites glisser le loquet d'éjection vers le haut et tirez sur l'extrémité gauche du cadre [2]. Retrait et installation de composants...
- Page 19 b. Faites glisser le cadre vers la gauche et retirez-le du système. Retrait et installation de composants...
-
Page 20: Installation Du Cadre Avant
Installation du cadre avant Étapes 1. Alignez et insérez l'extrémité droite du cadre dans le système. 2. Appuyez sur le bouton d’éjection et placez l’extrémité gauche du cadre sur le système. Retrait et installation de composants... - Page 21 3. Verrouillez le cadre à l'aide de la clé. Retrait et installation de composants...
-
Page 22: Filtre Anti-Poussières
Filtre anti-poussières Retrait du filtre anti-poussières Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : Cadre avant 3. Pour retirer le filtre anti-poussières : a. Tirez sur l’extrémité gauche du filtre anti-poussières. Retrait et installation de composants... - Page 23 b. Décrochez et faites glisser le filtre anti-poussières vers la gauche et retirez-le du système. Retrait et installation de composants...
-
Page 24: Installation Du Filtre Anti-Poussières
Installation du filtre anti-poussières Étapes 1. Alignez et insérez l'extrémité droite du filtre anti-poussières dans le système. REMARQUE : Ces étapes conviennent aux systèmes achetés sans filtre anti-poussières et cadre avant. 2. Fixez l'extrémité gauche du cadre sur le système. Retrait et installation de composants... -
Page 25: Capot Du Système
3. Installez les éléments suivants : Cadre avant. Capot du système Retrait du capot du système Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. REMARQUE : Le système déclenche une alarme pendant 4 secondes et s’arrête si le capot supérieur est retiré alors que le système est en cours d’exécution. -
Page 26: Installation Du Capot Du Système
Installation du capot du système Étapes 1. Soulevez le loquet de dégagement et alignez les languettes du capot supérieur avec les fentes sur le châssis du système [1] puis faites glisser le capot dans son logement. REMARQUE : Vérifiez que tous les câbles internes sont correctement acheminés et connectés avant de fixer le capot supérieur. 2. -
Page 27: Assemblage De La Patte
3. À l’aide d’un tournevis cruciforme, faites tourner le verrou du loquet de dégagement dans le sens des aiguilles d'une montre pour le verrouiller [3]. 4. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur Assemblage de la patte Retrait de l'assemblage de l'oreille gauche Étapes... -
Page 28: Installation De L'assemblage De L'oreille Gauche
Installation de l'assemblage de l'oreille gauche Étapes 1. Pour installer l'assemblage de l'oreille gauche a. Faites glisser le module de l'oreille dans le logement [1]. b. Utilisez les trois vis (M3x4) pour fixer le module de l'oreille au châssis du système [2]. Retrait et installation de composants... -
Page 29: Retrait De L'assemblage De L'oreille Droite
2. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Retrait de l'assemblage de l'oreille droite Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Pour retirer l’assemblage de l'oreille droite a. -
Page 30: Conduit D'air
2. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Conduit d’air Retrait du conduit de ventilation Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez le cache supérieur. -
Page 31: Installation Du Conduit D'air
4. Soulevez le conduit d’air pour le retirer du dissipateur de chaleur. Installation du conduit d'air Étapes 1. Alignez le conduit d'air sur le dissipateur de chaleur en maintenant le point bleu et placez-le dans le logement. Retrait et installation de composants... - Page 32 REMARQUE : Assurez-vous qu'aucun câble n'a été coincé sous le conduit d'air des deux côtés pendant l'installation. Les câbles pourraient être endommagés. 2. Acheminez le câble du panneau avant jusqu'au conduit d'air. 3. Installez le panneau supérieur. 4. Suivez les procédures décrites dans la section Après une intervention à...
-
Page 33: Installation De La Pile Bouton
Pile bouton Retrait de la pile bouton Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez le cache supérieur. 3. Pour retirer la pile bouton : a. À l'aide d'une pointe en plastique, appuyez sur le loquet de libération [1]. b. -
Page 34: Assemblage Du Disque Dur
3. Installez le cache supérieur. 4. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Assemblage du disque dur Retrait du disque dur À propos de cette tâche REMARQUE : Les disques durs accessibles par l'avant ne sont pas enfichables à chaud. Si le disque dur est retiré lorsque le système est mis sous tension, une perte de données et une défaillance du système peuvent se produire. - Page 35 4. Retirez l’assemblage de disque dur. a. Appuyez sur le bouton de déverrouillage du support d'assemblage du disque dur [1] pour ouvrir le loquet de dégagement [2]. b. Retirez le disque dur du système [3]. 5. Pour retirer le disque dur du support d'assemblage : a.
-
Page 36: Installation De L'assemblage Du Disque Dur
Installation de l’assemblage du disque dur Étapes 1. Pour installer le disque dur dans le support d'assemblage : a. Alignez le disque dur à l'intérieur du support [1]. b. Fixez le disque dur sur le support à l'aide des vis [2]. Retrait et installation de composants... - Page 37 2. Pour installer le disque dur : a. Insérez l'ensemble du disque dur dans le logement du disque dur [1]. b. Repoussez le loquet de déverrouillage en position fermée pour verrouiller le disque dur dans le logement [2]. Retrait et installation de composants...
-
Page 38: Fond De Panier De Disque Dur
REMARQUE : Assurez-vous que le loquet de déverrouillage [2] est ouvert tout en replaçant le disque dur dans le logement. 3. Pour installer le cache du disque dur si le logement n'est pas occupé par un disque dur : a. Insérez le cache de disque dur dans le logement de disque dur jusqu'à ce qu'il s'enclenche. 4. - Page 39 a. Desserrez les deux vis imperdables [1], soulevez le fond de panier du disque dur du châssis du système [2]. Retrait et installation de composants...
-
Page 40: Installation Du Fond Panier De Disque Dur De 2,5 Pouces
Installation du fond panier de disque dur de 2,5 pouces Étapes 1. Alignez et placez le fond de panier du disque dur dans le logement prévu à cet effet sur le châssis du disque dur [1]. 2. Fixez les vis imperdables pour fixer le fond de panier au châssis du disque dur [2]. Retrait et installation de composants... - Page 41 3. Redirigez le câble d'alimentation SATA et les câbles du connecteur SATA à travers le clip de fixation du câble [1]. 4. Connectez le câble d'alimentation SATA, le câble du connecteur SATA 0 et le câble du connecteur SATA 1 [2]. REMARQUE : Le câble de signal SATA bleu se branche sur le connecteur bleu de la carte système.
-
Page 42: Barrette De Mémoire
5. Installez les éléments suivants : Disques durs Conduit d'air Capot supérieur Filtre anti-poussières Cadre avant 6. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Barrette de mémoire Retrait d’une barrette de mémoire Étapes 1. -
Page 43: Installation Du Module De Mémoire
Installation du module de mémoire Étapes 1. Localisez les connecteurs de barrettes de mémoire appropriés. 2. Alignez le connecteur de bord de la barrette de mémoire sur le repère d’alignement du connecteur de la barrette de mémoire, puis insérez la barrette de mémoire dans le connecteur [1]. REMARQUE : N’appuyez pas au centre du module de la barrette de mémoire ;... -
Page 44: Retrait Du Dissipateur De Chaleur
Conduit d’air 6. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Dissipateur de chaleur Retrait du dissipateur de chaleur Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. -
Page 45: Retrait Du Processeur
PRÉCAUTION : Assurez-vous que l'indicateur de débit d'air sur l'étiquette du dissipateur thermique est dans la bonne direction. a. Placez le dissipateur de chaleur sur le processeur. b. Serrez les vis imperdables pour fixer l’ensemble dissipateur de chaleur à la carte système. REMARQUE : Serrez les vis dans un ordre séquentiel (1, 2, 3, 4) comme indiqué... -
Page 46: Installation Du Processeur
c. Soulevez le processeur hors de son support [3]. d. Enlever la graisse thermique du processeur à l'aide d'un chiffon propre et non pelucheux. Installation du processeur À propos de cette tâche REMARQUE : Alignez l’indicateur de la broche 1 du processeur avec l’indicateur de la broche 1 de la carte système. Étapes 1. -
Page 47: Commutateur D'intrusion
Conduit d'air Capot supérieur 6. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Commutateur d’intrusion Retrait du commutateur d’intrusion Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. -
Page 48: Ventilateur Système
3. Installez les éléments suivants : Capot supérieur 4. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Ventilateur système Retrait du ventilateur système Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. -
Page 49: Installation Du Ventilateur Système
Installation du ventilateur système Étapes 1. Pour remettre en place le ventilateur système : a. Alignez les broches de dégagement bleues du ventilateur et l’emplacement du bâti du ventilateur. b. Appuyez sur les broches de dégagement bleues jusqu’à ce que le ventilateur soit à sa place. c. -
Page 50: Bâti De Ventilateur Système
2. Installez les éléments suivants : Conduit d’air ( s'il a été retiré) Capot supérieur 3. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Bâti de ventilateur système Retrait du bâti du ventilateur système Étapes 1. -
Page 51: Installation Du Bâti Du Ventilateur Système
Installation du bâti du ventilateur système Étapes 1. Pour installer le bâti du ventilateur système : a. Abaissez le bâti du ventilateur dans le châssis en alignant les clips de fixation sur les fentes de guidage. b. Faites glisser le bâti du ventilateur vers la droite jusqu’à ce que les clips de fixation s’enclenchent [1]. c. -
Page 52: Boîtier Du Ventilateur De La Carte Graphique
2. Installez les éléments suivants : Ventilateur système Conduit d'air Capot supérieur 3. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Boîtier du ventilateur de la carte graphique Retrait du bâti du ventilateur de la carte graphique Étapes 1. -
Page 53: Installation Du Bâti Du Ventilateur De La Carte Graphique
Installation du bâti du ventilateur de la carte graphique Étapes 1. Pour installer le bâti du ventilateur de la carte graphique : a. Abaissez le bâti du ventilateur dans le châssis en alignant les clips de fixations sur les fentes de guidage [1]. b. -
Page 54: Deuxième Cache De Ventilateur Du Bloc D'alimentation
2. Installez les éléments suivants : Ventilateur système Conduit d’air Capot supérieur 3. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Deuxième cache de ventilateur du bloc d'alimentation Retrait du deuxième cache du ventilateur du bloc d'alimentation Étapes 1. -
Page 55: Installation Du Deuxième Cache De Ventilateur Du Bloc D'alimentation
Installation du deuxième cache de ventilateur du bloc d'alimentation Étapes 1. Alignez les clips du cache du ventilateur avec les logements du châssis du ventilateur. 2. Appuyez pour le mettre en place. Retrait et installation de composants... -
Page 56: Disque Ssd Pcie M.2
3. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Disque SSD PCIe M.2 Retrait du disque M.2 PCIe (Solid State Drive) Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. -
Page 57: Installation Du Disque M.2 Pcie (Solid State Drive)
Installation du disque M.2 PCIe (Solid State Drive) Étapes 1. Placez le coussin thermique dans le logement de la carte système [1]. 2. Insérez la carte PCIe SSD M.2 dans le logement de la carte sur la carte système [2]. 3. -
Page 58: Panneau D'entrées/Sorties Avant
4. Installez les éléments suivants : Capot supérieur 5. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Panneau d’entrées/sorties avant Retrait du panneau d’entrée et de sortie avant Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à... -
Page 59: Installation Du Panneau Avant D'entrée Et De Sortie
Installation du panneau avant d'entrée et de sortie À propos de cette tâche REMARQUE : Assurez-vous que le panneau d'E/S avant se trouve sous les deux clips de guidage (l'un sur le côté gauche et l'autre sur le côté droit) ou le panneau ne reposera pas correctement sur les entretoises à vis. Le panneau d'E/S avant peut être endommagé s'il n'est pas correctement installé. - Page 60 3. Rebranchez le câble du panneau avant [1], le câble HSD du panneau avant [2] et le câble d'alimentation du panneau avant [3]. REMARQUE : Reportez-vous à l'image ou au document d'acheminement des câbles et assurez-vous que les trois câbles sont correctement acheminés du panneau d'E/S vers la carte système.
-
Page 61: Deuxième Cache Du Bloc D'alimentation
Deuxième cache du bloc d'alimentation Retrait du second cache du bloc d'alimentation Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Pour retirer le cache du bloc d'alimentation a. Appuyez sur le loquet de dégagement sur le cache du bloc d'alimentation, puis tirez le cache de bloc d'alimentation hors du châssis du système. -
Page 62: Bloc D'alimentation - Psu
2. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Bloc d’alimentation - PSU Retrait d’un bloc d’alimentation Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Pour retirer le bloc d’alimentation : a. -
Page 63: Installation Du Bloc D'alimentation
Installation du bloc d'alimentation Étapes 1. Insérez le bloc d'alimentation dans le châssis et faites-le glisser dans le logement jusqu'à ce qu'elle se verrouille. Retrait et installation de composants... -
Page 64: Installation Du Deuxième Bloc D'alimentation Redondant
2. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Installation du deuxième bloc d'alimentation redondant Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : Deuxième cache du bloc d'alimentation Capot supérieur Deuxième cache de ventilateur du bloc d'alimentation... -
Page 65: Carte De Distribution De L'alimentation
4. Installez les éléments suivants : Capot supérieur 5. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Carte de distribution de l’alimentation Retrait de la carte de distribution d’alimentation Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à... -
Page 66: Installation De La Carte De Distribution De L'alimentation
Installation de la carte de distribution de l’alimentation Étapes 1. Alignez la carte du bouton d’alimentation avec les fentes situées sur le châssis du système [1]. 2. Remplacez les trois vis (#6,32 x 6) qui fixent le dissipateur de chaleur à la carte système [2]. 3. -
Page 67: Carte D'extension
4. Installez les éléments suivants : Bloc d’alimentation Capot supérieur 5. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Carte d’extension Module de la carte de montage 1 Retrait du module de la carte de montage1 Étapes 1. -
Page 68: Retrait Du Cache De La Carte De Montage
2. Installez les éléments suivants : Capot supérieur 3. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Retrait du cache de la carte de montage 1 Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à... -
Page 69: Installation Du Cache De La Carte De Montage1
Installation du cache de la carte de montage1 À propos de cette tâche REMARQUE : Pour maintenir la certification du système par la Federal Communications Commission (FCC), il est nécessaire d'installer un cache de carte de montage1 au-dessus d'un emplacement de carte d'extension vide. Le cache retient également la poussière et les saletés hors du système et aident au refroidissement et à... -
Page 70: Retrait De La Carte Graphique De La Carte De Montage1
Retrait de la carte graphique de la carte de montage1 Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : Capot supérieur Module de la carte de montage 1 3. Pour retirer la carte graphique de la carte de montage1 : REMARQUE : Si installé, débranchez le câble d'alimentation de la carte graphique. -
Page 71: Retrait De La Double Carte Graphique De La Carte De Montage
2. Installez les éléments suivants : Module de carte de montage 1 Capot supérieur 3. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Retrait de la double carte graphique de la carte de montage 1 Étapes 1. -
Page 72: Installation De La Double Carte Graphique De La Carte De Montage1
Installation de la double carte graphique de la carte de montage1 Étapes 1. Rebranchez le câble d'alimentation de la carte graphique [1], insérez la double carte graphique dans l'emplacement PCIe [2]. 2. Fermez la patte de dégagement pour fixer la double carte graphique à la carte de montage1 [3]. REMARQUE : Assurez-vous que le support de fixation de la carte graphique est correctement installé... -
Page 73: Retrait De La Double Carte De Disque Ultraspeed Dell De La Carte De Montage
[3]. 4. Pour retirer la carte SSD a. Appuyez sur le loquet de déverrouillage sur le cache de la double carte de disque ultraspeed Dell [1], retirez la vis (M2 x 2,5) [2] et retirez la carte SSD [3]. -
Page 74: Installation De La Dell Ultraspeed Drive Duo Card Dans La Carte De Montage
Installation de la Dell Ultraspeed Drive Duo Card dans la carte de montage 1 Étapes 1. Appuyez sur le loquet de dégagement situé sur le capot de la Dell Ultraspeed Drive Duo Card [1] et soulevez le capot [2]. Retirez la vis (M2x2.5) [3]. - Page 75 3. Faites glisser la Dell Ultraspeed Drive Duo Card dans le logement 2 de la carte de montage 1 [1]. Fermez le loquet de dégagement du module de la carte de montage 1 [2]. REMARQUE : Assurez-vous que le support de la carte Dell Ultraspeed Drive Duo Card est correctement installé dans le logement.
-
Page 76: Retrait Du Module De La Carte De Montage
Retrait du module de la carte de montage 2 Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : Capot supérieur 3. Pour retirer le module de la carte de montage 2 : a. -
Page 77: Installation Du Cache De La Carte De Montage
2. Retirez : Capot supérieur Module de la carte de montage 2 3. Pour retirer le cache de la carte de montage 2 : a. Tirez sur la patte de dégagement [1] pour ouvrir le logement de la carte de montage 2 et retirez le cache de la carte de montage 2 du logement [2]. -
Page 78: Carte Système
Module de carte de montage 2 Capot supérieur 3. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Carte système Retrait de la carte système Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. - Page 79 4. Pour retirer la vis de la carte système et la carte système : 5. Retirez les neuf vis #6 32 qui fixent la carte système [1], soulevez l'avant de la carte système, tirez-la doucement vers l'avant du châssis pour dégager les connecteurs de la paroi arrière et retirez-la du châssis. REMARQUE : Les connecteurs de la carte système doivent être retirés de la paroi arrière avant de pouvoir retirer la carte système.
-
Page 80: Installation De La Carte Système
Installation de la carte système Étapes 1. Tenez la carte système par ses bords et alignez-la vers l'arrière du système. 2. Placez la carte système dans le châssis jusqu’à ce que les connecteurs de l’arrière de la carte système s’alignent avec les logements situés à... - Page 81 7. Installez les éléments suivants : Module de la carte de montage 1 Module de la carte de montage 2 Commutateur d’intrusion M.2 PCIe Solid State Drive - SSD (si retiré) Processeur Dissipateur de chaleur Barrette de mémoire Châssis du ventilateur du système Ventilateur système Conduit d'air Capot supérieur...
-
Page 82: Chapitre 5: Dépannage
Dépannage Codes des voyants de carte NIC Chaque carte NIC à l’arrière du système est munie de voyants LED qui indiquent des informations sur l’activité et l’état de la liaison. Le voyant LED d’activité et le voyant LED de liaison Figure 4. -
Page 83: Diagnostics Epsa (Enhanced Pre-Boot System Assessment)
Les éléments détectés sont répertoriés et vont être diagnostiqués. 5. En cas de problèmes, des codes d'erreur s'affichent. Notez le code d'erreur et le numéro de validation et contactez Dell. Pour exécuter un test de diagnostic sur un périphérique spécifique Étapes... -
Page 84: Diagnostics
Diagnostics L’auto-test de démarrage (POST, Power On Self Test) de l’ordinateur s’assure que les exigences de base de l’ordinateur sont respectées et que le matériel fonctionne correctement avant d’entamer le processus de démarrage à proprement parler. Si l’ordinateur réussit le POST, il démarre en mode normal. -
Page 85: Voyant Du Bloc D'alimentation
Tableau 5. États sous contrôle du BIOS de l’hôte (suite) État du voyant : Description de Pannes Recommandation pour le support orange l’erreur technique Mémoire Mémoire non valide installée Assurez-vous qu’une DIMM prise en charge est installée. Essayez différents logements DIMM. -
Page 86: Messages D'erreur De Diagnostics
DISK C: FAILED INITIALIZATION L’initialisation du disque dur a échoué. Exécutez les tests de disque dur dans Dell Diagnostics. DRIVE NOT READY Le fonctionnement requiert la présence d’un disque dur dans la baie pour pouvoir continuer. Installez un disque dur dans la baie d’unité... - Page 87 Exécutez le test de touche bloquée dans Dell Diagnostics. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect ne parvenant pas à vérifier les restrictions DRM MEDIADIRECT (gestion des droits numériques) sur le fichier, la lecture du fichier est impossible.
- Page 88 Réinstallation du système d’exploitation Si le problème persiste, contactez Dell. OPTIONAL ROM BAD CHECKSUM La mémoire ROM optionnelle est défectueuse. Contactez Dell. SECTOR NOT FOUND Le système d’exploitation ne parvient pas à trouver un secteur sur le disque dur. Votre disque dur contient probablement un secteur défectueux ou une table d’allocation de fichiers (FAT)
-
Page 89: Messages D'erreur Du Système
[nnnn]. For fois de suite à cause de la même erreur. help in resolving this problem, please note this checkpoint and contact Dell Technical Support CMOS checksum error RTC réinitialisé, l'Interface de configuration du BIOS par défaut a été... -
Page 90: Création D'un Volume Raid
Création d'un volume RAID Pour entrer dans Intel RSTe Legacy OROM : pendant l'auto-test de démarrage (POST) lorsque l'Intel RSTE Option ROM est en cours de chargement, appuyez sur CTRL+I sur le clavier pour entrer dans l'utilitaire de configuration Intel RSTE. REMARQUE : Si un seul lecteur est connecté, l'OROM Intel RSTe Legacy OROM n'est pas affiché... - Page 91 ● Un écran similaire à celui ci-dessous s'affiche. Vous pouvez utiliser les touches fléchées ↑ et ↓ sur le clavier pour naviguer entre les différents lecteurs. La touche ESPACE est utilisée pour sélectionner les lecteurs que vous prévoyez d'utiliser pour le volume RAID. La touche ENTRÉE est utilisée pour terminer cette étape.
-
Page 92: Suppression D'un Volume Raid
Suppression d’un volume RAID ● Enter the Intel RSTE Legacy OROM (entrer dans Intel RSTe Legacy OROM) : pendant l'auto-test de démarrage (POST) lorsque l'Intel RSTE Option ROM est en cours de chargement, appuyez sur CTRL+I sur le clavier pour entrer dans l'utilitaire de configuration Intel®... -
Page 93: Configuration De Raid Avec Uefi-Hii
Création d'un volume RAID Menu Options de démarrage : lors de l'auto-test de démarrage du système, appuyez sur le menu F12 lorsque le logo Dell se charge. Vous verrez une barre de progression s'afficher si l'opération est réussie. Un menu similaire à celui présent ci-dessous va s'afficher. - Page 94 ● Name the RAID volume (appellation du volume RAID) : la première étape consiste à fournir un nom pour la matrice RAID. Ceci peut être un nom alpha-numérique avec 16 caractères au maximum. Une fois terminé, appuyez sur la flèche vers le bas pour passer à l'étape suivante.
- Page 95 Suppression d’un volume RAID ● Menu Options de démarrage : lors de l'auto-test de démarrage du système, appuyez sur le menu F12 lorsque le logo Dell se charge. Vous verrez une barre de progression s'afficher si l'opération est réussie. Un menu similaire à celui présent ci-dessous va s'afficher.
-
Page 96: Options De Support De Sauvegarde Et De Récupération
Il est recommandé de créer un lecteur de récupération pour dépanner et résoudre les problèmes qui peuvent se produire avec Windows. Dell propose plusieurs options de restauration du système d’exploitation Windows sur votre PC Dell. Pour plus d’informations, voir la... -
Page 97: Chapitre 6: Obtenir De L'aide Et Contacter Dell
Obtenir de l’aide et contacter Dell Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Dell en utilisant ces ressources en libre-service : Tableau 9. Ressources d’aide en libre-service Ressources d’aide en libre-service...
