de déplacement de la machine (vers l'avant) pour
positionner celle-ci au-dessus de la chaîne d'excavation
(Figure 44).
1. Sangle de levage
8. À l'extrémité avant de la chaîne, passez une sangle de
levage de 3,65 m (12 pi) et d'une capacité de levage de
181,4 kg (400 lb) autour de le chaîne, au niveau de la
dent sur le troisième ou le quatrième maillon
44).
9. Démarrez la machine et amenez-la avec la trancheuse
au-dessus de la chaîne d'excavation, et placez la sangle
de levage devant le pignon d'entraînement de la
trancheuse (Figure
Remarque: Lorsque la position est correcte, l'élinde
de la trancheuse est alignée sur la chaîne d'excavation.
10. Coupez le moteur de la machine et enlevez la clé de
contact.
Alignement de la chaîne d'excavation
Cette procédure nécessite 2 personnes pour aligner la chaîne
d'excavation par rapport à la machine.
1. Passez les extrémités de la sangle de levage en avant
du moyeu du pignon, de chaque côté du pignon
d'entraînement, et vers le haut après le déflecteur de
poussière (Figure 45).
Remarque: Élevez le déflecteur de poussière pour
l'éloigner de la sangle de levage.

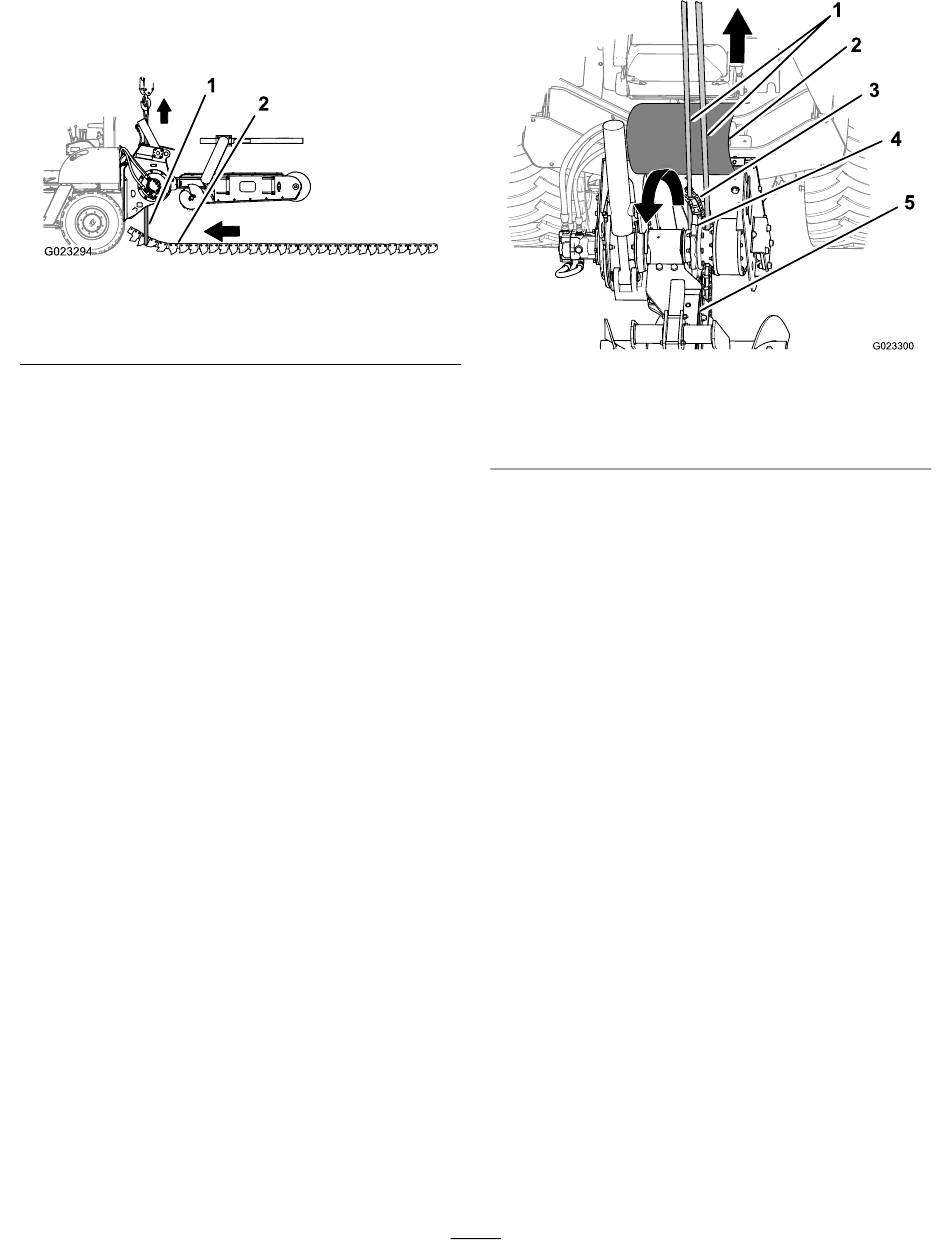

Figure 44
2. Chaîne d'excavation
(dents vers le bas et
l'avant)
44).
1. Sangle de levage
2. Déflecteur de poussière
3. Chaîne d'excavation
(Figure
2. Attachez les extrémités de la sangle de levage au
matériel de levage, et levez l'extrémité de la chaîne
jusqu'à ce que les goupilles d'entraînement s'engagent
dans le pignon d'entraînement
3. Démarrez la machine et amenez la commande de la
trancheuse à la position de rotation avant lente de la
chaîne.
Important: Si la chaîne n'est pas bien alignée ou
engagée dans le pignon d'entraînement, arrêtez
la machine, enlevez la clé et alignez la chaîne
correctement sur le pignon.
Remarque: La machine entraîne la chaîne sur la
bande d'usure supérieure de l'élinde.
Remarque: Maintenez la sangle tendue jusqu'à ce
que l'extrémité de la chaîne se trouve sur la bande
d'usure supérieure.
4. Abaissez la sangle de levage en même temps que la
chaîne s'enroule autour du pignon et se positionne sur
la bande d'usure supérieure.
5. Amenez la commande de la trancheuse au
lorsque l'extrémité de la chaîne se trouve au sommet de
la poulie de tension de l'élinde
25
Figure 45
4. Pignon d'entraînement
5. Bande d'usure supérieure
(Figure 45).
POINT MORT
(Figure 46).
