6. Mesurez la distance entre la chaîne et le bas de la bande
d'usure inférieure
(Figure
•
Si un espace de 51 à 76 mm (2 à 3 po) sépare la
bande d'usure inférieure et la chaîne, la chaîne est
correctement tendue
•
Si l'espace est inférieur à 51 mm (2 po), la chaîne
est trop tendue; voir
la chaîne (page
•
Si l'espace est supérieur à 76 mm (3 po), la chaîne
est trop lâche; voir
la chaîne (page
Remarque: La tension de la chaîne influe
considérablement sur la productivité de la machine;
réglez la chaîne de façon qu'elle soit aussi lâche que
possible.
Réduction de la tension de la chaîne
ATTENTION
Si vous déposez le graisseur de l'élinde avant d'avoir
dépressurisé le système, vous risquez de vous
blesser.
Avant de déposer le graisseur, desserrez (mais ne
retirez pas) le bouchon de l'autre côté de l'élinde.
1. Sur le côté gauche de l'élinde, desserrez les 4 boulons
qui fixent les barres de verrouillage et les plaques
latérales
(Figure
32).
31).
(Figure
31).
Réduction de la tension de
20).
Accroissement de la tension de
21).

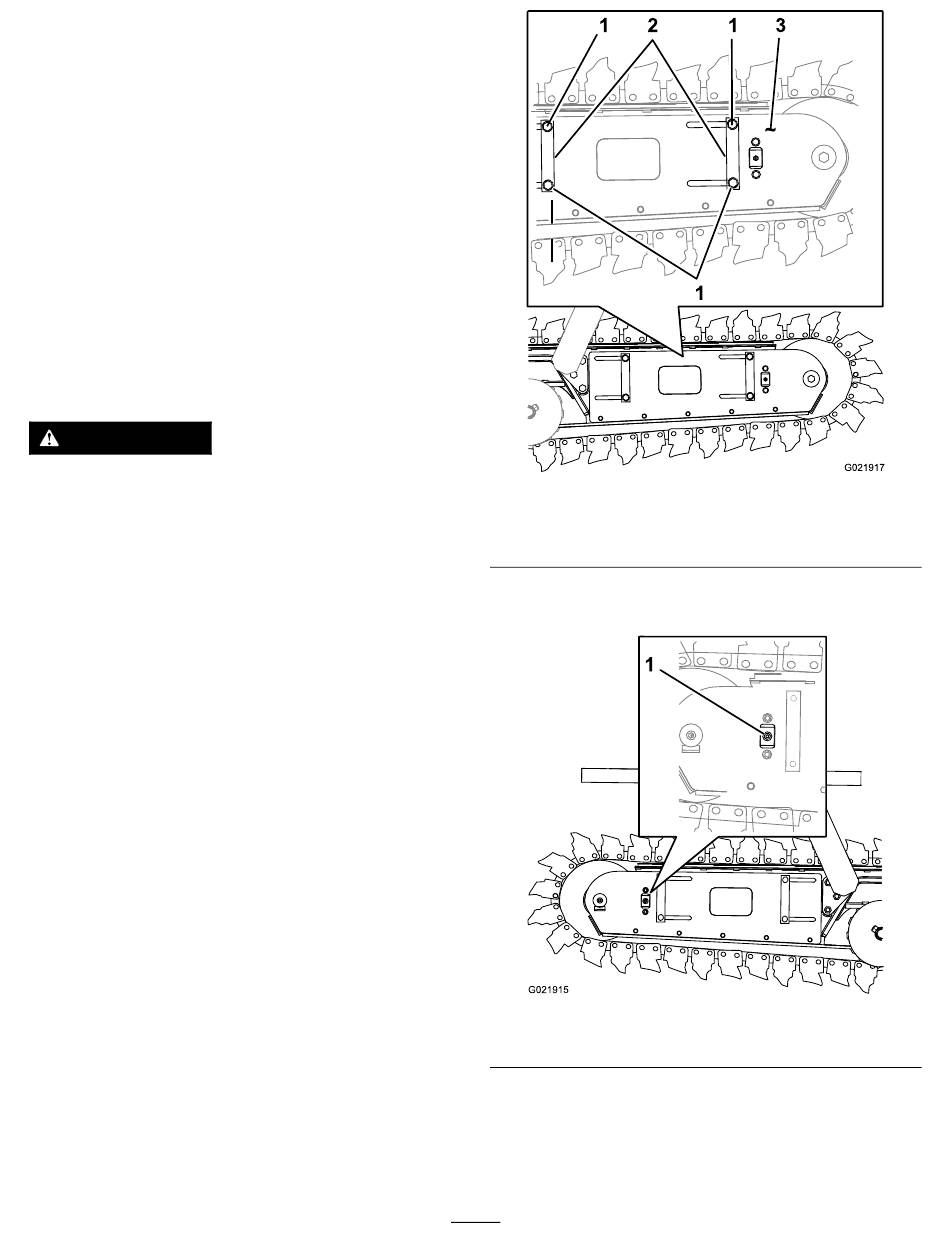

1. Boulon
2. Barres de verrouillage
2. Localisez le bouchon de purge (douille hexagonale) sur
la plaque latérale du côté droit de l'élinde
1. Bouchon de purge
3. Tournez lentement le bouchon de purge de 2 ou 3
tours dans le sens antihoraire, et laissez couler la graisse
autour du bouchon
20
Figure 32
3. Plaque latérale
(Figure
Figure 33
(Figure
33).
33).
