"Horizon" - réf. 134 13 12
Cet appareil est conçu pour brûler le bois en toute sécurité
une mauvaise installation peut avoir de graves conséquences.
Il est recommandé de faire appel à un professionnel qualifié pour son installation
1. Présentation du matériel
1.1. Caractéristiques générales
Référence . . . . . . . . . . . . . . . .
Puissance calorifique en allure normalekW
Volume chauffé
. . . . . . . . . . . m
Autonomie . . . . . . . . . . . . . . . h
Dépression optimum de la cheminée Pa
Dimensions du foyer
- largeur . . . . . . . . . . . . . . . mm
- profondeur . . . . . . . . . . . . . mm
- hauteur utile . . . . . . . . . . . . mm
Dimensions de chargement
- largeur . . . . . . . . . . . . . . . mm
- hauteur utile . . . . . . . . . . . . mm
Dimension des bûches . . . . . . . . cm
Capacité du cendrier . . . . . . . . litre
Poids à vide . . . . . . . . . . . . . . kg
Débit massique des fumées . . . . . g/s
Température des fumées . . . . . . . °C
Rendement . . . . . . . . . . . . Classe
Co . . . . . . . . . . . . . . . . . Classe
Nota : les performances indiquées ci-dessus résultent
d'essais effectués suivant la norme NF EN 13240 avec
des bûches de Ø 12 cm, de 40 cm de longueur et une
dépression de 12 Pa.
1.2. Description
•
Poêle à bois, conforme à la norme NF EN 13240
Notice de référence "1131"
ATTENTION
ainsi que pour les besoins de maintenance régulière.
134 13 12
13
3
500
10
12
562
235
330
560
215
55
6
135
16
300
1
2
3 0 0
5 6 0
7 8 9

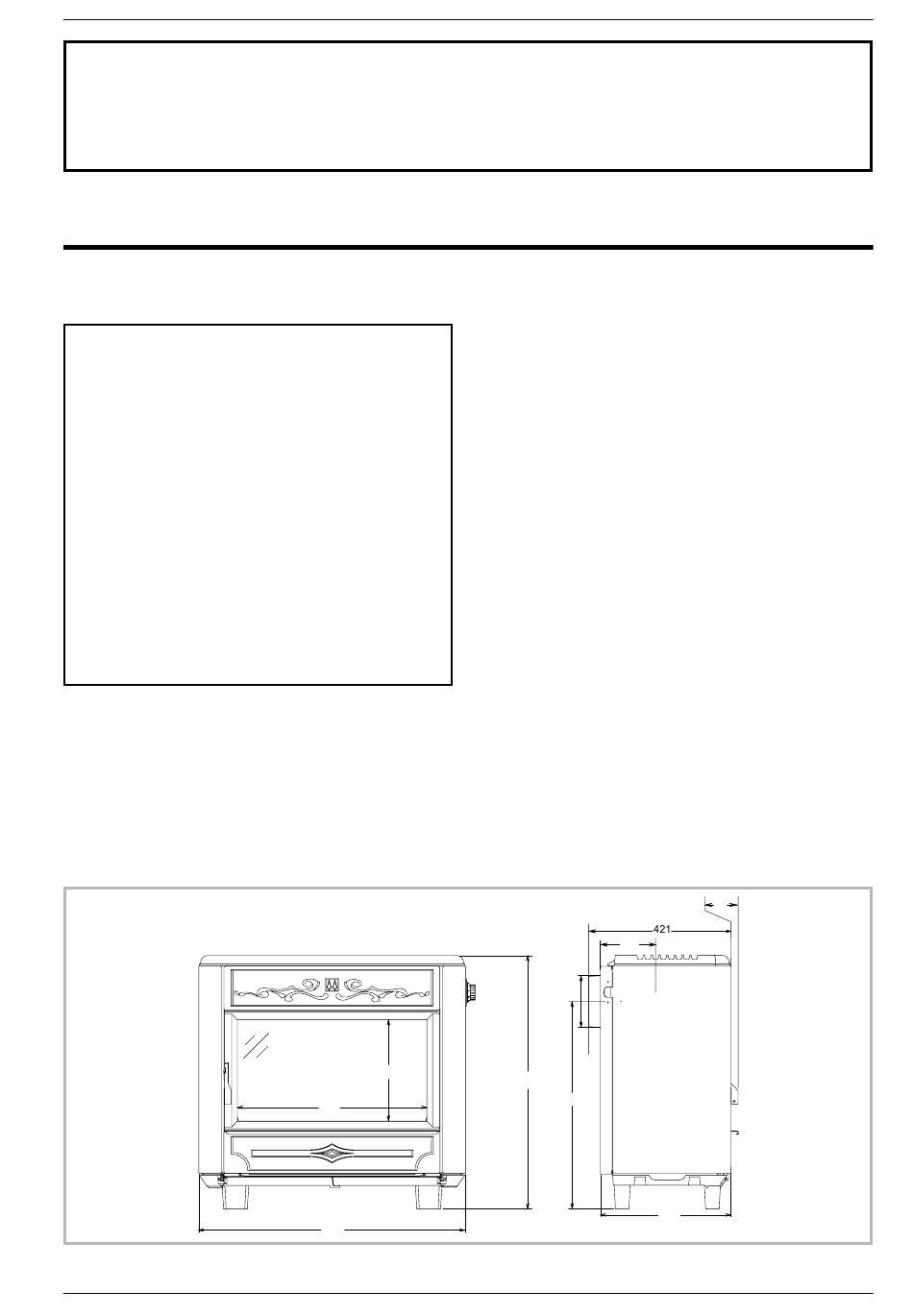

Figure 1 - Dimensions en mm
•
Appareil de chauffage à fonctionnement continu.
•
Combustion sur une grille en fonte.
•
Combustible bois.
•
Chambre de combustion semi-fermée avec parois en
fonte.
•
Appareil déposable destiné à être installé à proximité
d'un mur.
•
Buse d'évacuation en fonte, démontable pour départ
de fumée, soit au dessus, soit à l'arrière.
•
Hublot à ouverture latérale, munie d'une vitre en
vitrocéramique permettant d'observer la combustion.
•
Réglage d'allure par thermostat.
•
Clapet de tirage.
•
Cendrier de grande contenance.
1.3. Principe de fonctionnement
Ce poêle est un appareil conçu pour fonctionner
uniquement porte fermée.
La diffusion de la chaleur s'effectue à la fois par
rayonnement au travers de la vitre et par convection
autour du foyer.
Le thermostat régule l'allure de combustion en fonction
de la température du poêle.
Un apport d'air secondaire de chaque côté de la vitre
complète la combustion des matières volatiles et
permet de maintenir la vitre propre.
1 6 4
Ø
1 5 3
7 5 0
6 1 4
Présentation du matériel
2 2
3 8 6
3
