Installation
Le produit doit être installé conformément aux instructions de montage fournies.
Raccordements et éléments de commande

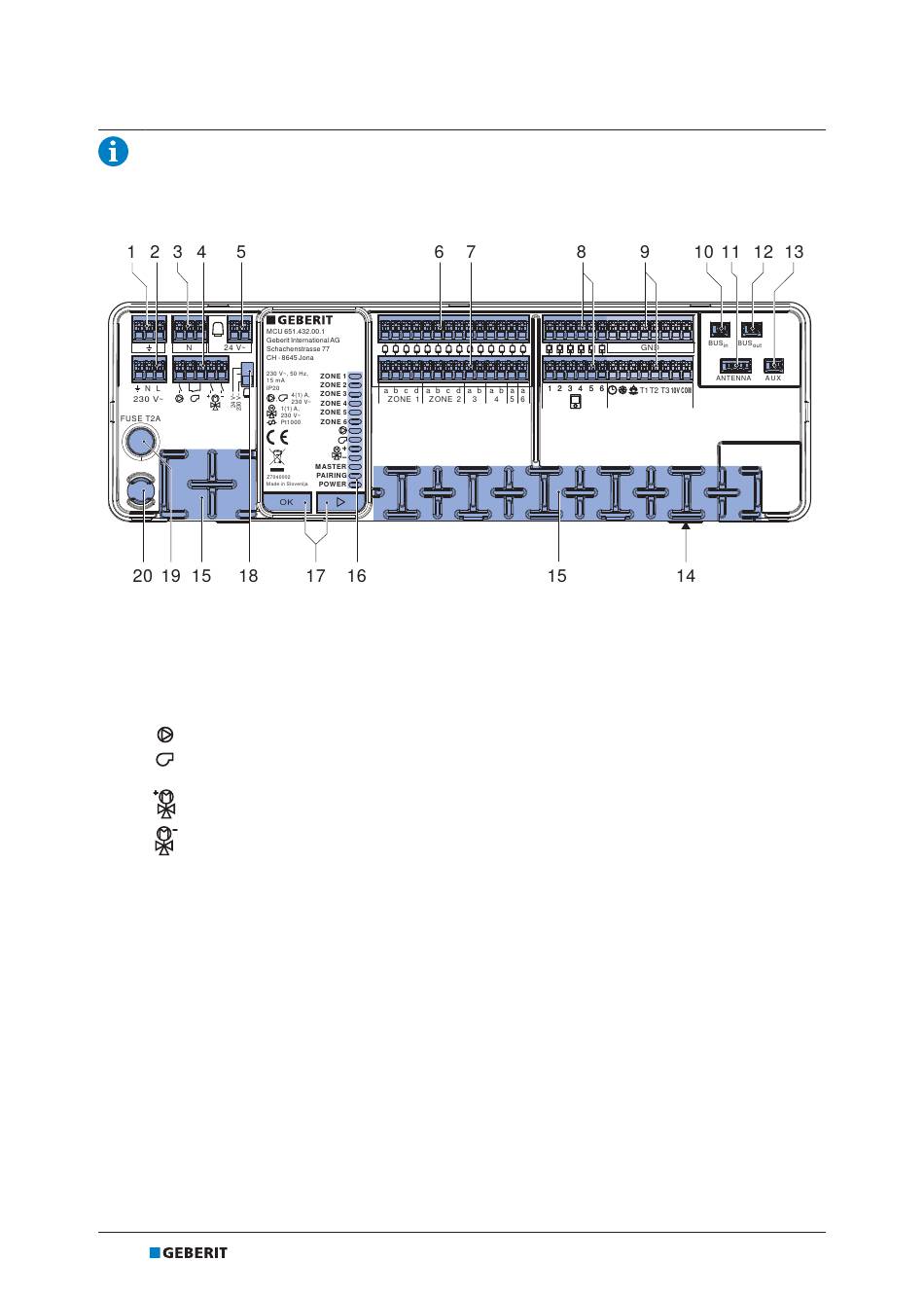

Illustration 3: Raccordements et éléments de commande
1 Borne de raccordement mise à la terre
2 Borne de raccordement tension d'alimentation 230 V CA
3 Borne de raccordement conducteur neutre
4
Borne de raccordement sorties
• Pompe, 230 V CA, max. 3,5 A, non protégée
• Générateur de chaleur, contact sans potentiel, max. 3,5 A, non protégé (contact ouvert = arrêt, contact
fermé = marche)
• Ouverture servomoteur de vanne-mélangeuse, 230 V CA, max. 1 A
• Fermeture servomoteur de vanne-mélangeuse, 230 V CA, max. 1 A
5 Borne de raccordement tension d'alimentation 24 V CA, uniquement en cas d'utilisation de servomoteurs avec
tension nominale de 24 V CA
6 Borne de raccordement conducteur neutre pour servomoteurs
7
Borne de raccordement pour servomoteurs
• Zone de chauffage 1 = max. 4 servomoteurs, max. 0,6 A par servomoteur
• Zone de chauffage 2 = max. 4 servomoteurs, max. 0,6 A par servomoteur
• Zone de chauffage 3 = max. 2 servomoteurs, max. 0,6 A par servomoteur
• Zone de chauffage 4 = max. 2 servomoteurs, max. 0,6 A par servomoteur
• Zone de chauffage 5 = max. 1 servomoteur, max. 1,2 A par servomoteur
• Zone de chauffage 6 = max. 1 servomoteur, max. 1,2 A par servomoteur
8
Borne de raccordement pour thermostats d'ambiance filaires Geberit
• Max. 6 thermostats d'ambiance pour les zones de chauffage 1–6
8
inaktiv / inactive
