Connecteur de bus régulateur principal
Exemple d'application pour l'extension du système avec des régulateurs principaux Geberit
supplémentaires :
Il est possible de relier entre eux jusqu'à 6 régulateurs principaux Geberit à l'aide d'un connecteur de bus.
L'un des régulateurs principaux est défini en tant que master. Le master pilote les autres régulateurs
principaux, qui sont alors configurés en mode slave.
Cette extension est réalisable sur l'ensemble des exemples d'application décrits précédemment. Le
graphique ci-dessous présente les composants du premier exemple d'application.
• Régulation pour pièces individuelles pour jusqu'à 36 zones de chauffage indépendantes et 84 circuits de
chauffage
• Configuration master/slave à l'aide des touches <OK> et <▷> sur le régulateur principal → Voir « Mise en
service du régulateur principal Geberit », page 38.
• Les valeurs mesurées par les capteurs reliés au master sont transmises aux slaves.
• Connexion des régulateurs principaux Geberit à l'aide de câbles de bus Geberit

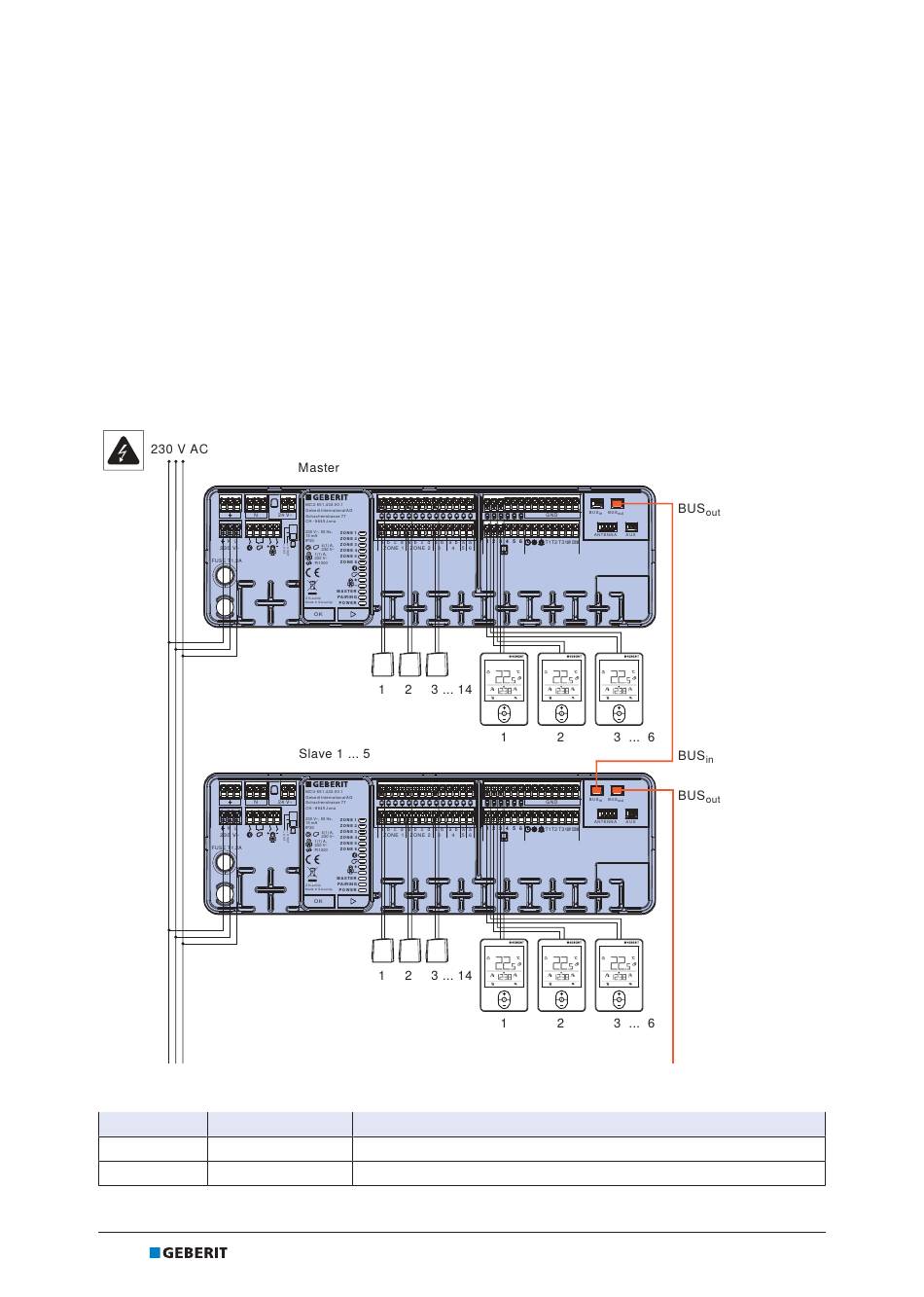

Illustration 17: Schéma de raccordement : extension système
Tableau 8: Composants
Nombre
2–6
1–5
36
Numéro d'article
Désignation
651.432.00.1
Régulateur principal Geberit
651.433.00.1
Câble de bus Geberit
inaktiv / inactive
18014402256888203 © 06-2018
968.664.00.0(00)
