Sélection du schéma hydraulique
Le schéma hydraulique détermine les fonctions
assumées par le régulateur principal Geberit et les
capteurs qui sont raccordés. Les schémas
hydrauliques sont décrits au chapitre « Exemples
d'application », page 23. Les schémas hydrauliques
suivants sont disponibles :
• schéma hydraulique 1 : chauffage → Voir
« Chauffage, thermostat d'ambiance filaire »,
page 24.
• schéma hydraulique 2 : chauffage et
refroidissement → Voir « Chauffage/
refroidissement, thermostat d'ambiance filaire »,
page 28.
• schéma hydraulique 3 : chauffage avec régulation
de la température aller → Voir « Chauffage/
refroidissement avec régulation de la température
aller, thermostat d'ambiance filaire », page 32.
L'exemple suivant décrit le basculement du schéma
hydraulique 1 vers le schéma hydraulique 3.
Condition requise
– L'affichage d'état du régulateur principal Geberit
est actif.
1
Maintenir la touche <OK> appuyée pendant
2 secondes.

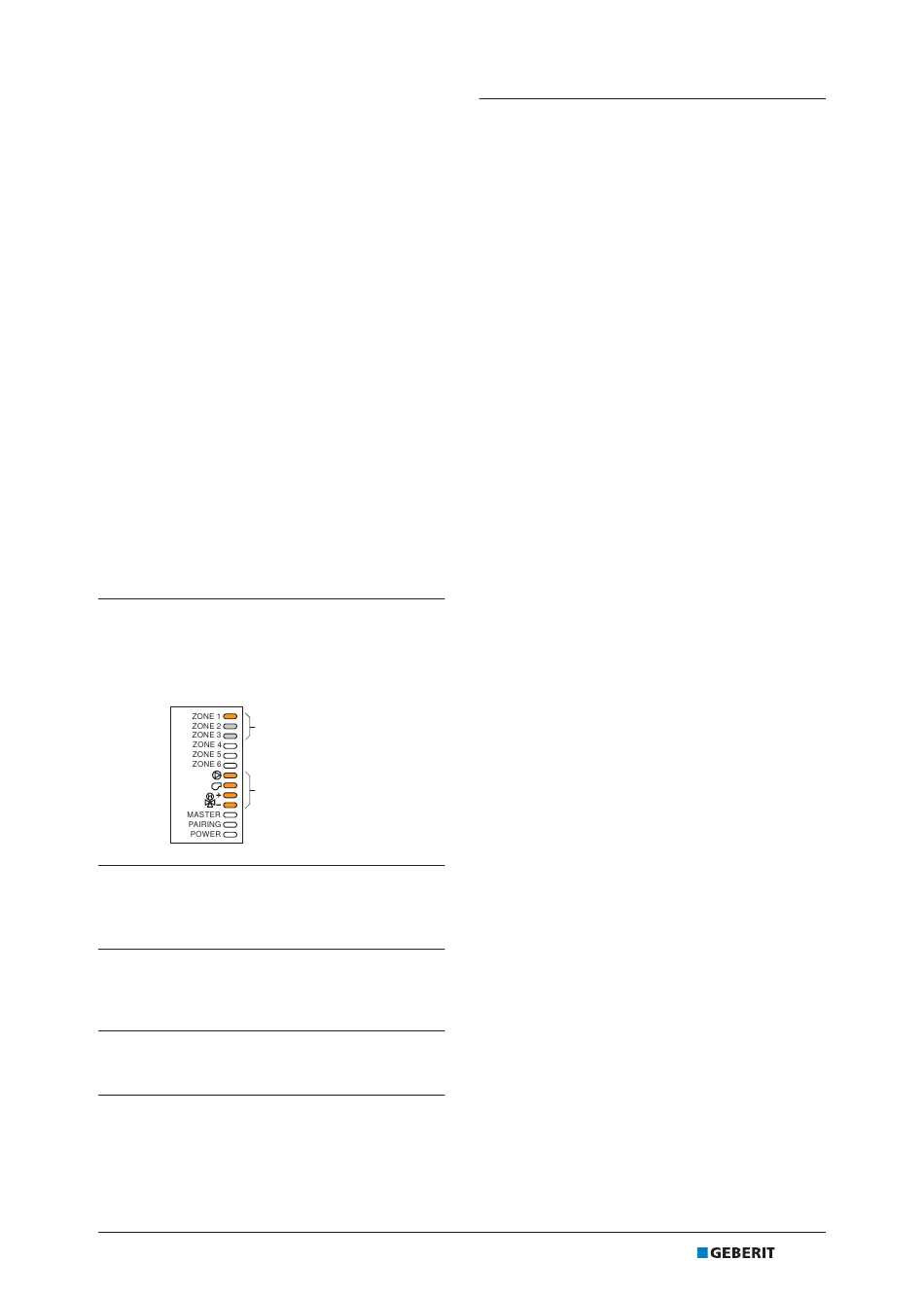

✓ Le sous-menu [Hydraulikschema] et le
LED [ZONE 1] s'affichent.
ZONE 1 = schéma hydraulique 1
ZONE 2 = schéma hydraulique 2
ZONE 3 = schéma hydraulique 3
Sous-menu
[Schéma hydraulique]
2
Appuyer sur la touche <OK>.
✓ Le LED [ZONE 1] clignote (schéma
hydraulique 1).
3
Appuyer sur la touche <▷> jusqu'à ce que le
LED [ZONE 3] clignote (schéma
hydraulique 3).
4
Confirmer en appuyant sur la touche <OK>.
✓ Le LED [ZONE 3] clignote.
5
Maintenir la touche <OK> appuyée pendant
2 secondes.
✓ Le LED [ZONE 3] s'allume.
18014402256888203 © 06-2018
968.664.00.0(00)
6
Maintenir la touche <OK> appuyée pendant
2 secondes.
✓ Retour au mode affichage d'état.
inaktiv / inactive
FR
39
