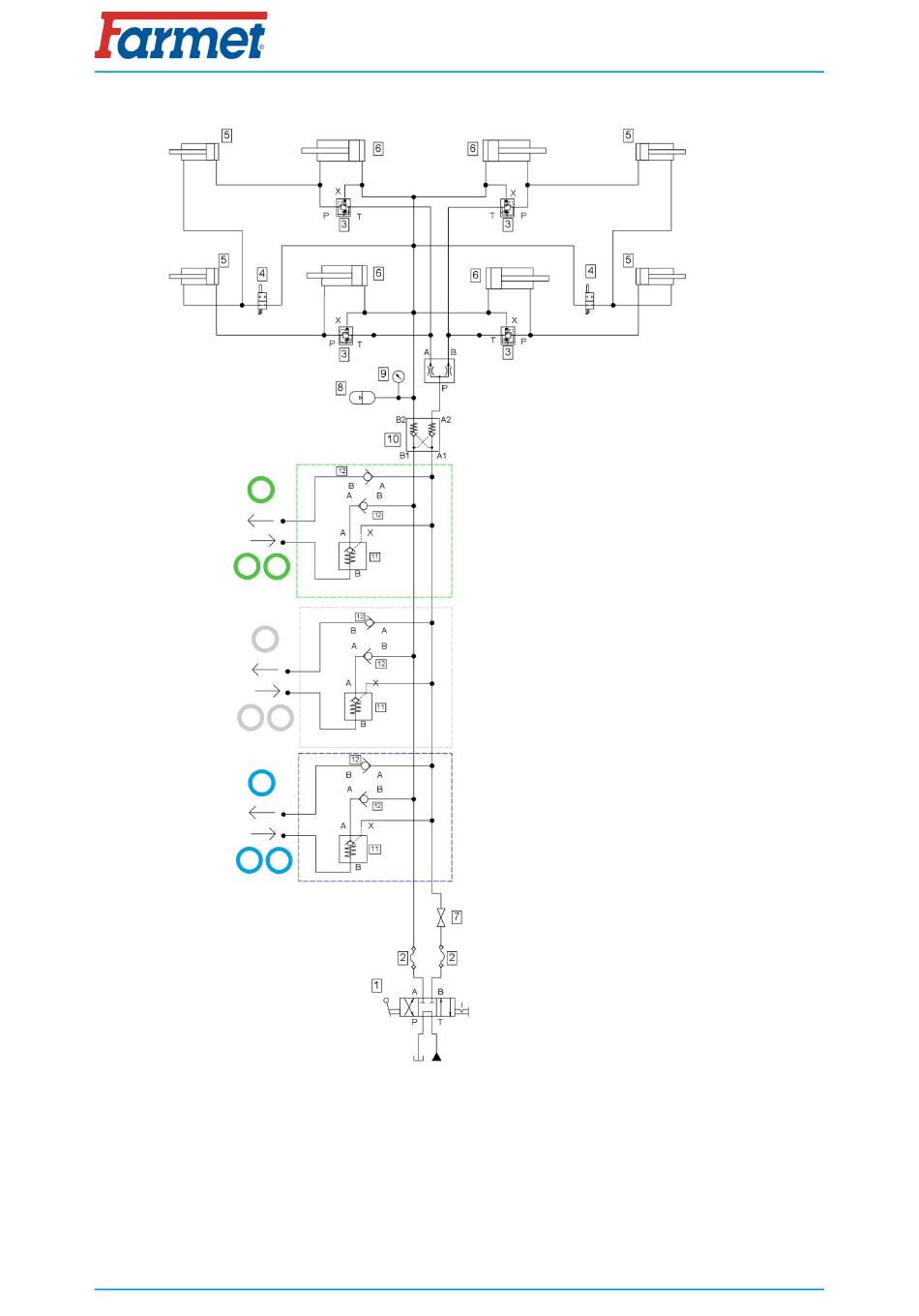

Pliage des cadres latéraux (circuit rouge):
1 – Armoire de commande (tracteur)
2 – Accouplement hydraulique
3 – Valve de frein de cylindre hydraulique incliner
la machine
4 – Vanne de commutation mécanique
5 – Rouleau hydraulique (repli des châssis
extérieurs )
6 – Rouleau hydraulique (repli des châssis
latéraux)
7 – Vanne à boule
8 – Accumulateur de pression hydraulique
9 – Manomètre
10 – Verrou hydraulique
11 – Clapet de non-retour
12 – Commutation clapet de non-retour
26 | 59
MISE EN SERVICE
