4. CONNECTEZ LE RESTE DES COTES

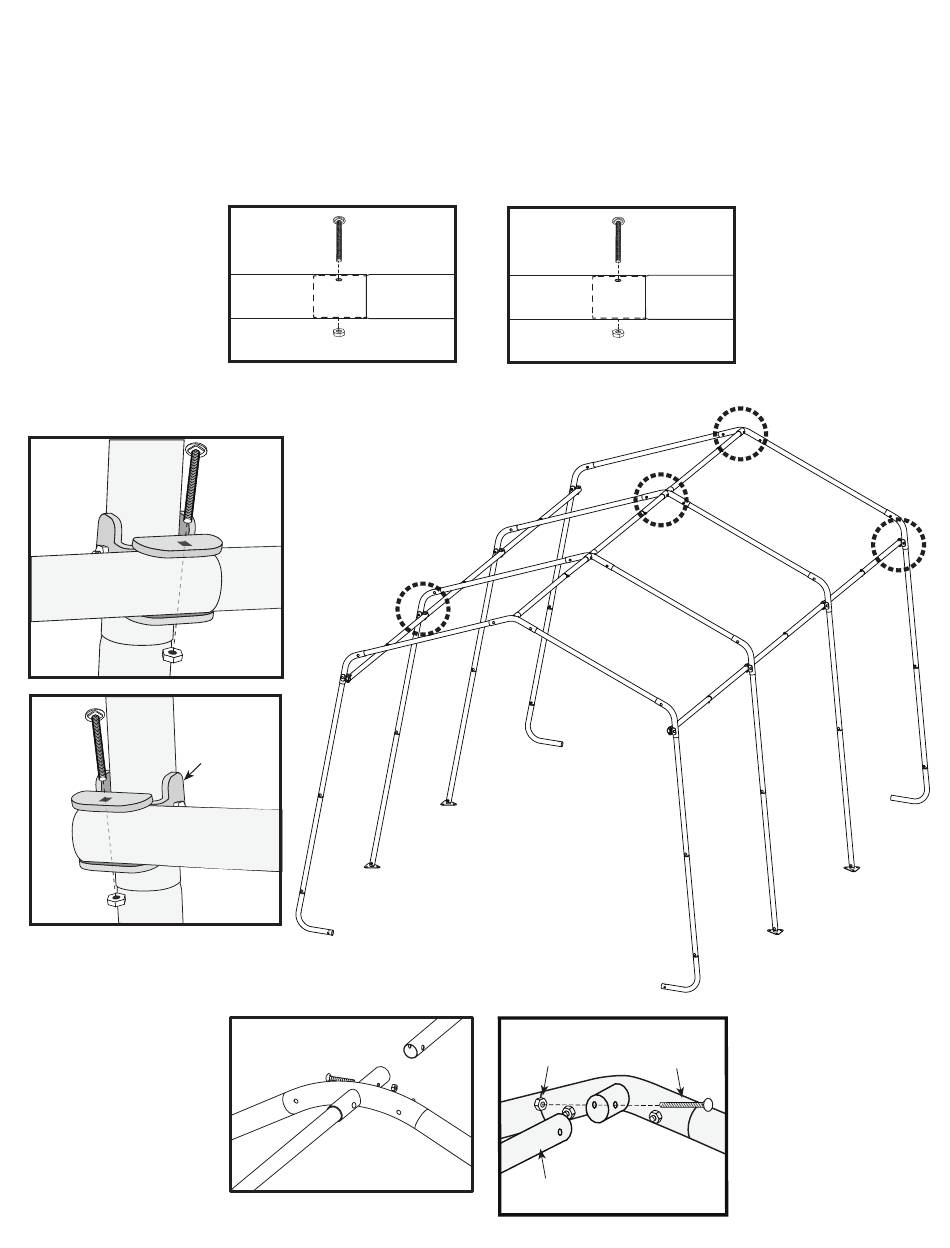

Répétez les étapes pour connecter les 2 ossatures centrales et l'ossature arrière :
A. Assembler 4 traverses latérales (cf. schéma A).
B. Assemblez 2 rails transversux hauts (cf. schéma B).
C. Connecter les 4 traverses latérales à chaque ShelterLock 3X® (800938).
D. Connectez 2 Rails transversaux hauts comme indiqué.
C
1
03032
800938
01010
C
2
03032
800938
01010
A
10115
800599
01010
C
1
800599
D
1
802439
03032
801277
800607
B
800599
802439
x4
A
A
D
2
01010
01010
800607
Page 6
10115
800607
x2
01010
D
B
B
D
1
A
03032
801272
J-ABR057
2
C
2
A
