1. DIMENSIONS ET CONNEXIONS ELECTRIQUES
2. GENERALITES
Applications:
•contrôle de barrières, de portails et systèmes de parking
Caractéristiques:
Le detector pour boucles magnétiques FG2 est un système pour la détection inductive
des véhicules ayant les caractéristiques suivantes:
•analyse de 2 boucles
•séparation galvanique entre boucles et detector
•auto-tarage du système à la mise en marche
•mise à jour continue des dérives de fréquence pour éviter les effets sur l'environnement
•réglage de la sensibilité indépendamment de l'inductance des boucles
•sorties à relais avec des contacts libres
•possibilité de sélectionner la sortie comme N.O. ou N.F. par l'intermédiaire de micro-
interrupteurs
•identification des présences ou de la direction
•signal continu ou à impulsions
•2 niveaux de fréquence communs aux deux canaux
•4 niveaux de sensibilité pour chaque canal
•fixation sur barre DIN

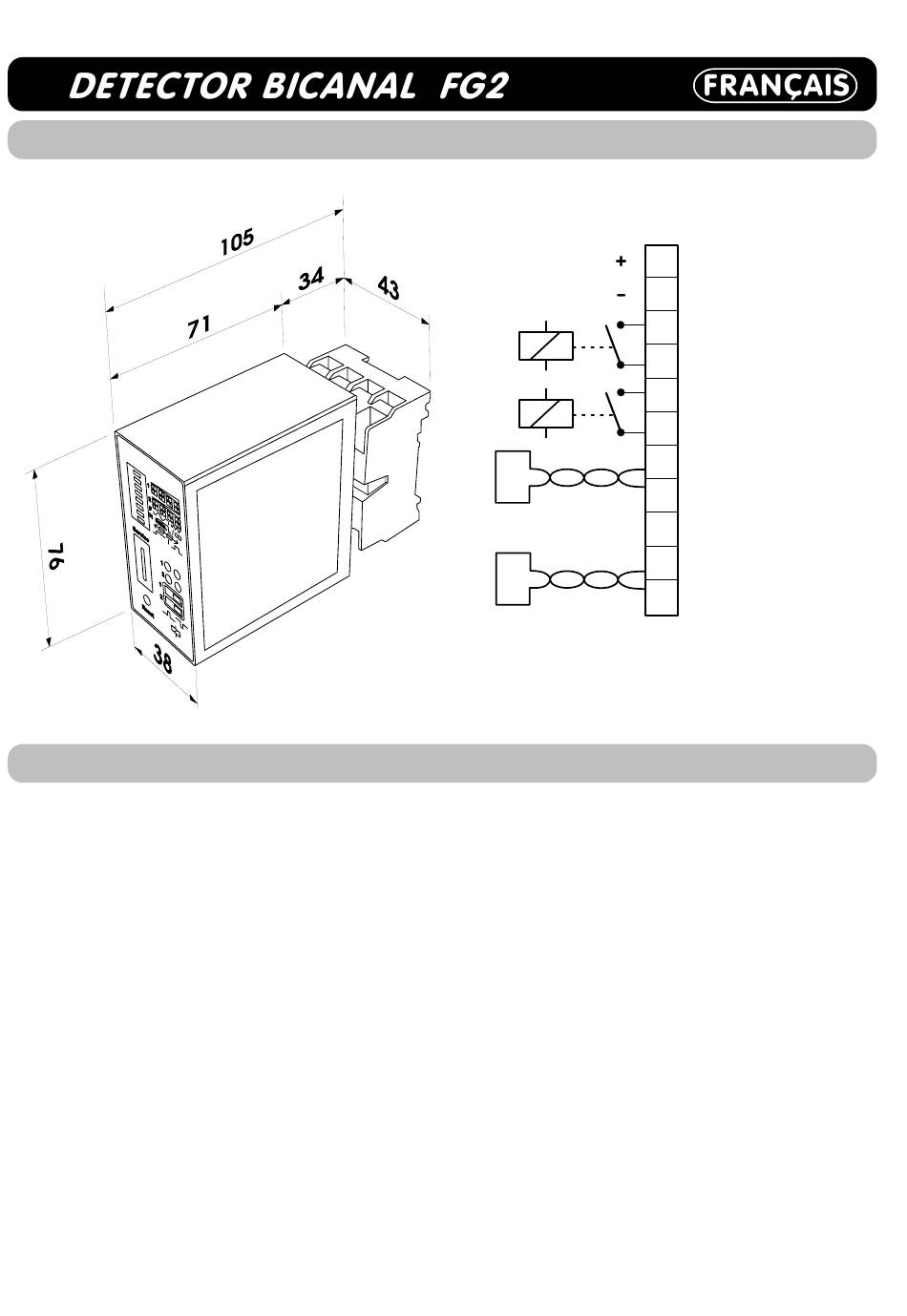

Dimensions en mm
24 VDC
2
1
1
2
14
1
Alimentat. 24 Vcc
2
3
Contact Boucle 2
4
5
Contact Boucle 1
6
7
Boucle 1
8
9
10
Boucle 2
11
