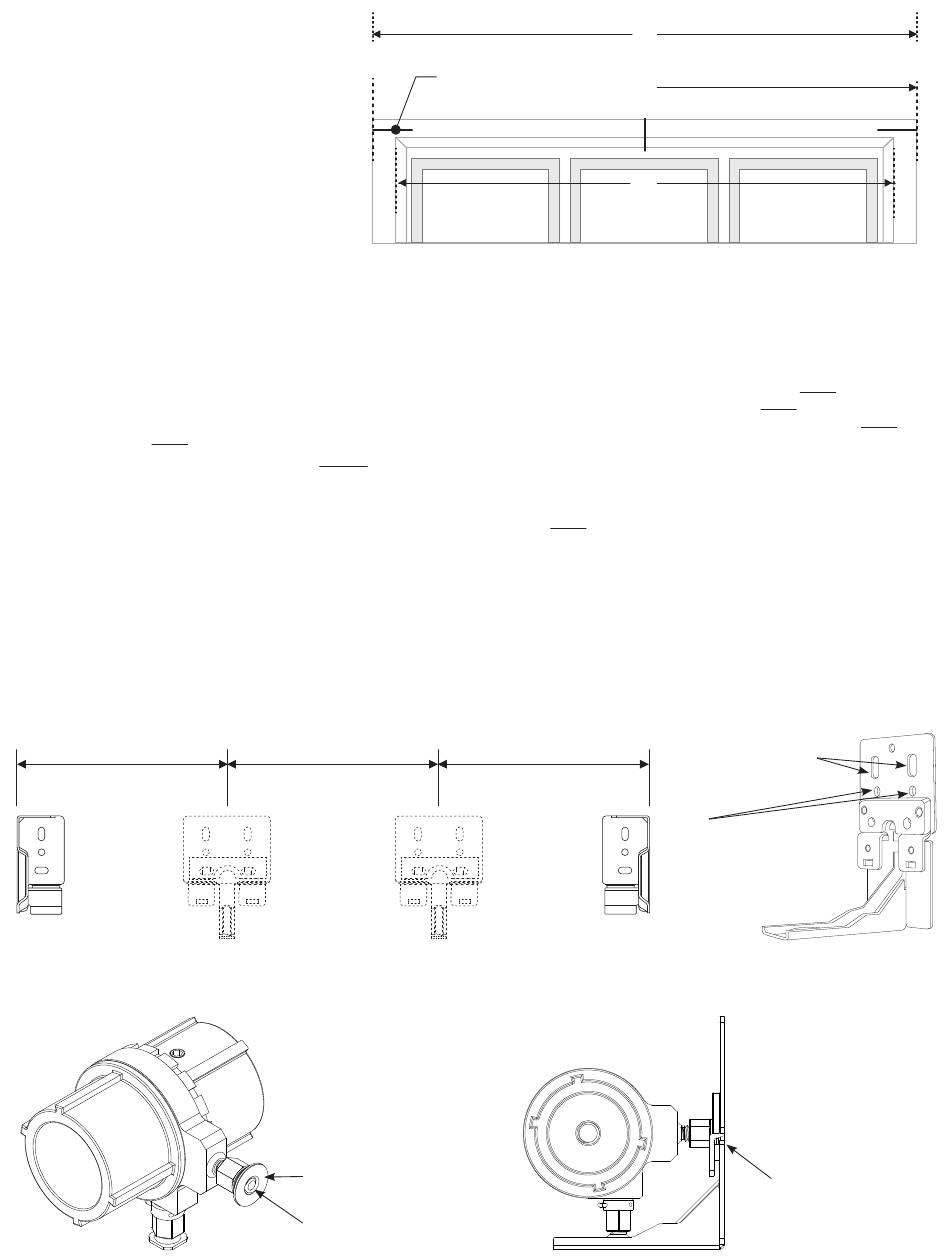

4. Diviser la « Largeur hors tout » par 2.
Mesurer cette distance du Centre à chaque
côté de la fenêtre. C'est là que le bord
extérieur de chaque support est ancré.
5. Configuration extérieure: Mesurer 12,7
mm (1/2 po) au-dessus de l'ouverture de
la fenêtre. C'est là que le bord inférieur du
support repose.
Configuration intérieure: Consulter les
consignes spécifiques à une application .
6. Placer temporairement chaque support
d'extrémité et marquer ses fentes de vis.
7. Pré-percer les fentes marquées à l'aide d'un
foret de 2,38 mm (3/32 po). S'assurer que
les vis se fixent dans la structure ou utiliser des ancrages muraux appropriés (non comprises).
8. Poser les supports d'extrémité à l'aide des vis fournies. Pour tous les supports, s'assurer qu'un matériau de substrat adéquat est
disponible pour maintenir les vis solidement en place.
Identification de l'emballage et disposition du système
Utiliser les étiquettes colorées sur l'emballage des stores pour déterminer leur position de pose dans l'ensemble.
Disposer les stores avant l'installation. Pour les applications en rouleau standard, placer le store avec l'étiquette Rose « À ressorts
» à l'extrémité droite de l'ouverture. Pour les applications en rouleau standard, placer le store avec l'étiquette Verte « Moteur » à
l'extrémité gauche de l'ouverture. Pour les applications de rouleau inversé, l'installation du store est opposée. L'étiquette Rose est à
gauche et l'étiquette Verte est à droite.
Placer les stores restantes avec des étiquettes Jaunes entre les deux stores d'extrémité en fonction de leur taille et de la fiche de commande.
IMPORTANT: Étant donné que toutes les largeurs de stores peuvent varier, s'assurer que chaque store est correctement situé! Les
numéros sur les étiquettes colorées correspondent à la manière dont l'ensemble de teintes Qlink a été essayé en usine.
NOTE: Commencer toujours l'installation sur le « store à ressorts » à étiquette Rose.
Installer les supports du coupleur
NOTE: Votre emballage doit contenir des instructions de pose spécifiques en fonction de votre application. Consulter cette fiche de
instructions pour déterminer la hauteur du support d'attache. Le nivellement initial est essentiel.
1. Au moment de mesurer l'emplacement du support, utiliser la dimension « Largeur » sur l'étiquette d'emballage du store.
2. Si la mesure est prise à partir d'un support d'extrémité, mesurer le bord extérieur du support d'extrémité au centre du support d'attache.
Si la mesure est prise à partir d'un support d'attache, mesurer à partir du centre de l'un des supports au centre du suivant.
3. Centrer le support d'attache sur la marque de l'étape précédente.
4. Pré-percer les trous de vis. Enfoncer les vis dans les deux trous.
Configurer l'ensemble du coupleur
S'assurer que l'écrou de disque affleure l'extrémité du montant de vis. Si les vis dépassent, l'ensemble du coupleur peut ne pas
s'insérer dans le support du coupleur.
4
Gauche
Cadrer le centre
entre les supports du coupleur
L'Écrou de disque doit
affleurer le montant de la vis.
Extrémité du montant de
la vis
Largeur hors tout
Marquer les positions
5
du support 1/2 po
au-dessus de la fenêtre
Largeur de
l'ouverture
Bord extérieur au centre
à partir des supports d'extrémité
7
3
2
Centrer
1
Utiliser les trous de
vis ici
ou
ici
L'extrémité de l'écrou
de disque glisse dans
la fente du support
du coupleur une fois
installé
4
Droit
