3. Utilice el Ancho Total del ensamble (el
total de todas las dimensiones de "ancho"
de las etiquetas del embalaje; esto
también se puede encontrar en la hoja de
confirmación) como el "Ancho Total".
4. Divida el "Ancho Total" entre 2. Mida esta
distancia desde el centro a cada lado de
la ventana. Aquí es donde se colocará el
borde exterior de cada soporte.
5. Montaje hacia fuera: Mida 1.3 cm (1/2")
por encima del hueco de la ventana. Aquí
es donde se colocará el borde inferior del
Soporte Extremo.
Montaje hacia dentro: Consulte las
instrucciones específicas de esta opción.
6. Coloque provisionalmente cada uno de los Soportes Extremos y marque los orificios para los tornillos.
7. Pre-taladre en los puntos marcados con una broca de 3/32". Asegúrese de que los tornillos queden bien fijados a la estructura, o
utilice anclajes de pared apropiados (no suministrados).
8. Coloque los Soportes Extremos sirviéndose de los tornillos suministrados. En todos los soportes, asegúrese de que el material del
sustrato sea el adecuado para que los tornillos queden fijados de manera segura.
Identificación del producto y diseño del sistema
Fíjese en las etiquetas de colores del embalaje del estor para determinar la posición de cada uno de los componentes del ensamble.
Extienda los estores antes de instalarlos. En los enrollables estándar, coloque el estor con la etiqueta rosa "de resorte", en el extremo
derecho del hueco. Coloque el estor con la etiqueta verde de "motor", en el extremo izquierdo del hueco. En los enrollables a la
inversa, la colocación del estor es al revés. La etiqueta rosa está a la izquierda y la verde a la derecha.
Coloque el resto de los estores con etiquetas amarillas entre los estores de los extremos según su tamaño y orden de pedido.
IMPORTANTE: Como el ancho de los estores puede variar, asegúrese de colocar cada uno de ellos en el lugar correcto. Los números
de las etiquetas de colores muestran el orden según las pruebas realizadas en fábrica en el ensamble de estores Qlink.
NOTE: Comience siempre la instalación con la etiqueta rosa que indica "estor de resorte".
Instalar los Soportes de Acoplamiento
NOTE: En la caja deberían venir las instrucciones de montaje específicas en función del uso que le vaya a dar al estor. Consulte estas
instrucciones para determinar la altura del soporte de acoplamiento. Es muy importante nivelar bien todos los componentes
al principio.
1. Al medir dónde debe ir el Soporte, utilice la dimensión de "ancho" que viene en la etiqueta del embalaje del estor.
2. Si va a medir desde un Soporte Extremo, hágalo desde el borde externo del mismo hasta el centro del Soporte de Acoplamiento.
Si va a medir desde un Soporte de Acoplamiento, hágalo desde el centro de uno de ellos hasta el centro del siguiente.
3. Coloque el Soporte de Acoplamiento en la marca de centro del paso anterior.
4. Pre-taladre los orificios de los tornillos. Introduzca tornillos en ambos orificios.

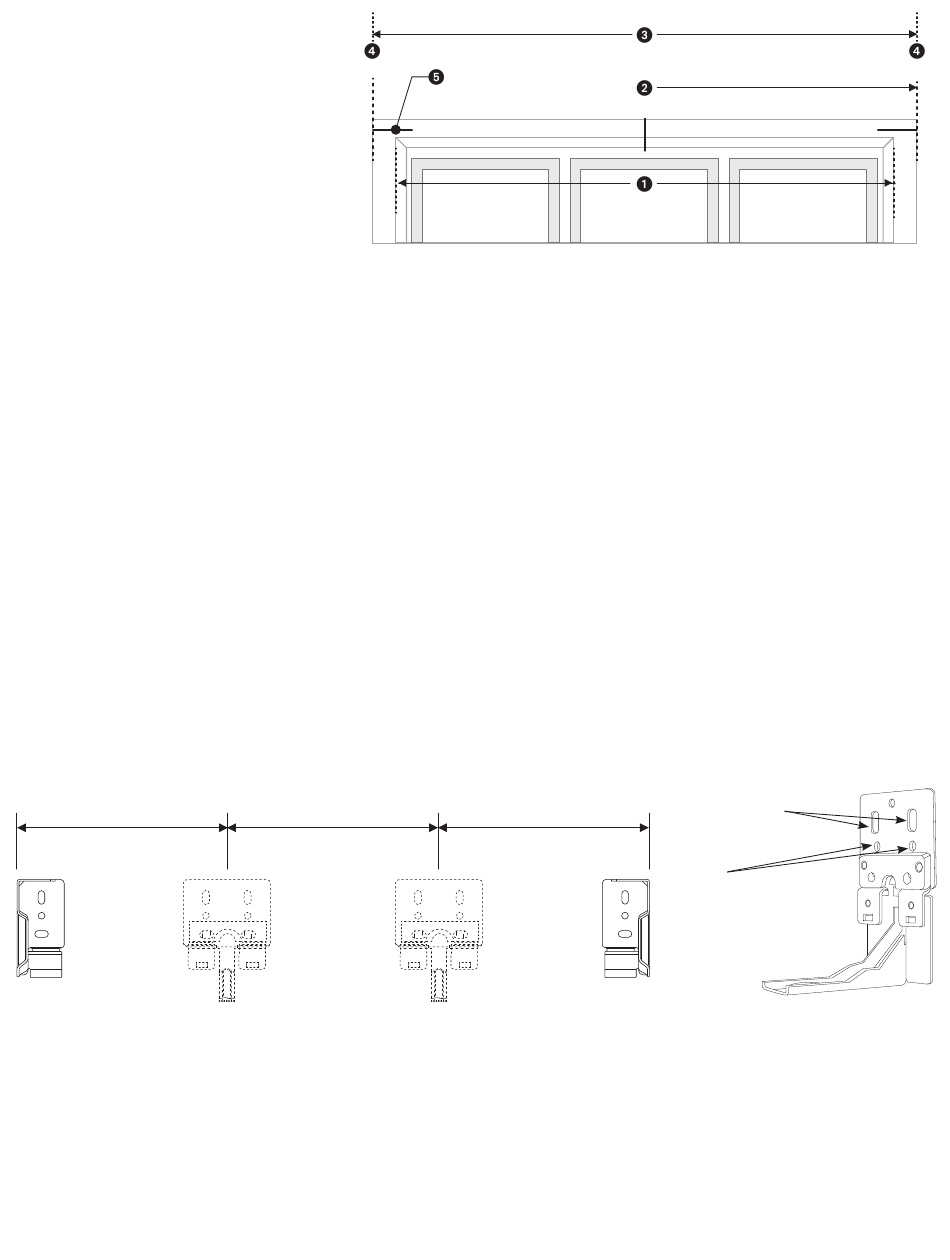

Izquierda
Centro a Centro
entre Soportes de Acoplamiento
Ancho total
Marque la posición de
los soportes 1.3 cm (1/2")
Centro
por encima de la ventana
Ancho del hueco
Borde Exterior a Centro
desde los Soportes Extremos
