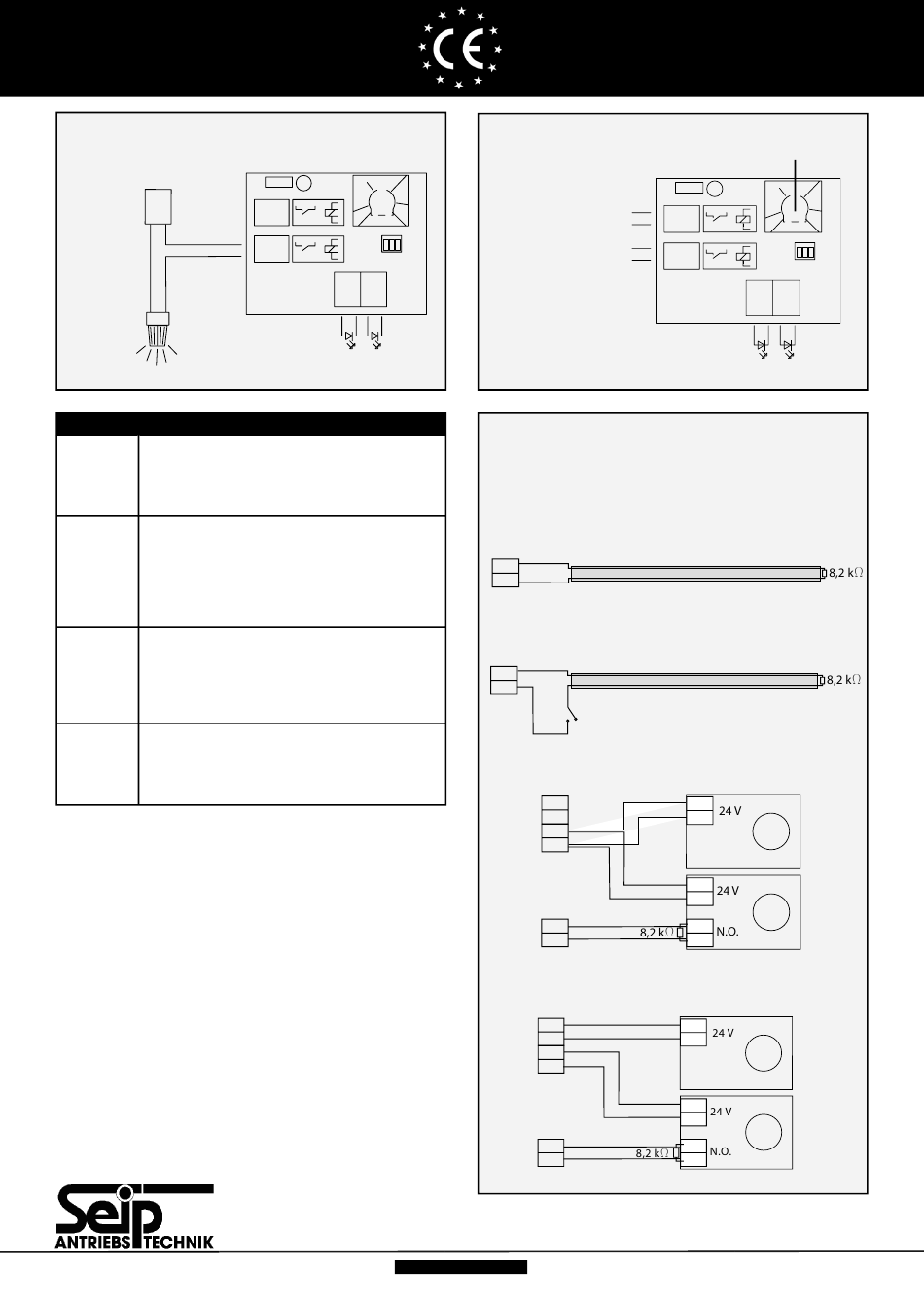

C40320
C40320
Fermeture automatique
Fermeture automatique
Branchement à la lampe d'avertissement
Les bornes M+N de
l'électronique principale
230 V
AC
M
N
Lampe d'avertissement
Branchement du module AZ
O + P
1 sec. de branchement sans potentiel
Par ce branchement une impulsion d'une seconde est
donnée lors de chaque ouverture. Cette impulsion
peut par exemple être employée pour allumer automa-
tiquement l'éclairage du garage souterrain.
Q + R
Lampe d'avertissement (avertissement préalable par
clignotement)
Branchement pour une lampe d'avertissement – le
clignotement est commandé automatiquement par un
relais. Alimentation en courant 230V AC en relation
avec la borne de connexion M+N de l'électronique
principale(voir plan de câblage ci-dessus).
S + T
DEL „OUVRIRF"
Branchement d'une diode lumineuse pour le contrôle
de l'état de la porte.
La diode branchée là s'allume, lorsque le mécanisme
a atteint interrupteur de fi n de course OUVRIR, c'est à
dire que la porte est ouverte.
U + V
DEL „FERMER"
Branchement d'une diode lumineuse pour le contrôle
de l'état de la porte. La diode branchée là s'allume,
lorsque le mécanisme a atteint interrupteur de fi n de
course FERMER c'est à dire que la porte est fermée.
Réglage de la durée d'ouverture de la porte par le programme
AUTO
La durée d'ouverture de la porte est réglée par le potentiomètre AUTO.
En position "OFF" il n'y a pas de fermeture automatique de la porte - le
mécanisme fonctionne comme si aucun module AZ n'était enfi ché.
La durée réglable max. d'ouverture de la porte est de 240 secondes.
Soyez attentif au fait que la durée d'ouverture de la porte peut être rédui-
te selon le réglage des commutateurs DIP 1 et 2.
www.seip.com
AZLA-V2
AUTO [s]
60
30
90
O
10
AUS/
240
P
OFF
ON
Q
1 2 3
R
S
T
U
V
Fonction spéciale AZ
pour mécanisme de porte TS
Le module AZ
Impulsion lumineuse
(1 sec. de contact
sans potentiel)
Lampe d'avertissement
Branchement de dispositifs de sécurité externes (les bran-
chements C+D, G+H et I+J se trouvent sur l'électronique
principale).
Vous trouverez des informations supplémentaires au sujet des
dispositifs de sécurité dans les instructions d'installation du méca-
nisme.
Barre de contact de sécurité
F
E
Barre de contact de sécurité + contacte de la porte secondaire
F
E
Barrière photoélectrique sans autotest
J
I
H
G
D
C
Barrière photoélectrique avec autotest
J
I
H
G
D
C
Français
Français
Potentiomètre pour le réglage de la
durée d'ouverture
AZLA-V2
AUTO [s]
60
30
90
10
O
AUS/
240
OFF
P
ON
Q
1 2 3
R
Commutatuer
DIP
S
T
U
V
DEL
DEL
Fermer
Ouvrir
Émetteur
Récepteur
LS-Sender
LS-
Empfänger
