Viessmann Vitoladens 300-T VW3B Notice De Montage
Masquer les pouces
Voir aussi pour Vitoladens 300-T VW3B:
- Notice pour l'étude (104 pages) ,
- Notice de maintenance (16 pages) ,
- Notice de maintenance (24 pages)
Manuels Connexes pour Viessmann Vitoladens 300-T VW3B
Sommaire des Matières pour Viessmann Vitoladens 300-T VW3B

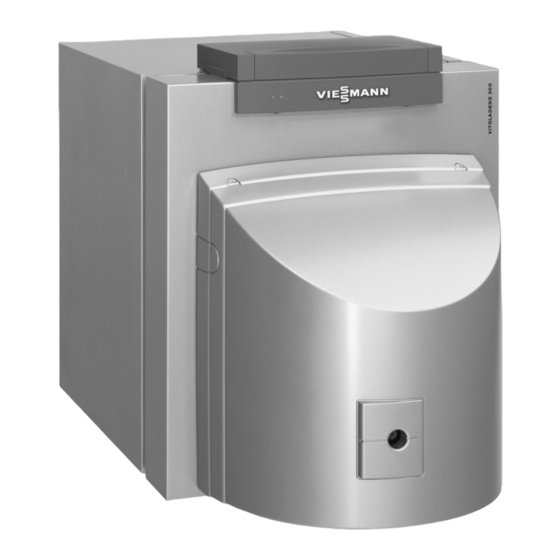

- Page 1 VIESMANN Notice de montage Vitoladens 300-T type VW3B Echangeur de chaleur Inox-Radial pour chaudière fioul à condensation VITOLADENS 300-T 5586 734–F 1/2007...
-
Page 2: Consignes De Sécurité
Consignes de sécurité Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens. Explication des consignes de sécu- Réglementation à respecter rité Lors des travaux, respectez : Remarque & la législation concernant la préven- Les indications précédées du mot tion des accidents, &... -
Page 3: Préparation Du Montage
Préparation du montage Mise en place Remarque Dégagements latéraux et dégagement à l’avant pour les travaux d’entretien : Notice de montage Vitola 200, type VX2A A Socle B Siphon C Equipement de neutralisation... -
Page 4: Préparer Le Montage
Préparation du montage (suite) Préparer le montage De 18 à 33 kW : 40 et 50 kW : Position A ou B selon le montage Les conduites peuvent être montées prévu des conduites (voir page 8) à des deux côtés. gauche ou à... - Page 5 Monter l’échangeur de chaleur sur la chaudière de 18 à 33 kW Remarque Effectuer les travaux de montage à la vidange A avant la mise en place de & l'échangeur. & Employer le tube carré livré avec l’échangeur pour enfoncer les vis M 8 à crampons.
- Page 6 Monter l’échangeur de chaleur sur la chaudière (suite) 40 et 50 kW Remarque Effectuer les travaux de montage à la vidange A avant la mise en place de l'échangeur.
- Page 7 Monter l’isolation A Version ventouse uniquement.
-
Page 8: Monter Les Conduites
Monter les conduites Remarque * Respecter impérativement cette cote si un Divicon modulaire (acces- Si les conduites doivent être montées soire) est monté sur la chaudière. sur l’autre côté de la chaudière, le prendre déjà en compte lors des tra- Fixer les pinces de sécurité... - Page 9 Monter les conduites (suite) Remarque Ne monter l’isolation A qu’après remplissage de l’installation (voir notice de maintenance) et à l’issue du contrôle de l’étanchéité.
- Page 10 Raccordement des condensats Raccorder la conduite d'évacuation des condensats vers l'égout avec une pente et une aération. Si nécessaire, prévoir un équipement de neutralisa- tion. A Ecoulement de la chaudière B Equipement de neutralisation avec filtre à charbon actif C Ecoulement vers l'égout Raccordement côté...
-
Page 11: Raccordement Côté Chauffage
Raccordement côté chauffage (suite) A Raccord de remplissage Les conduites de départ et de retour Tous les circuits consommateurs avec le raccord échangeur de chaleur devront y être raccordés de manière à sont montées à droite ou à gauche de ce que l’échangeur de chaleur soit la chaudière en fonction du montage traversé... - Page 12 Viessmann S.A. 57380 Faulquemont Tél. 03 87 29 17 00 www.viessmann.fr...
