VIESMANN
Notice pour l'étude

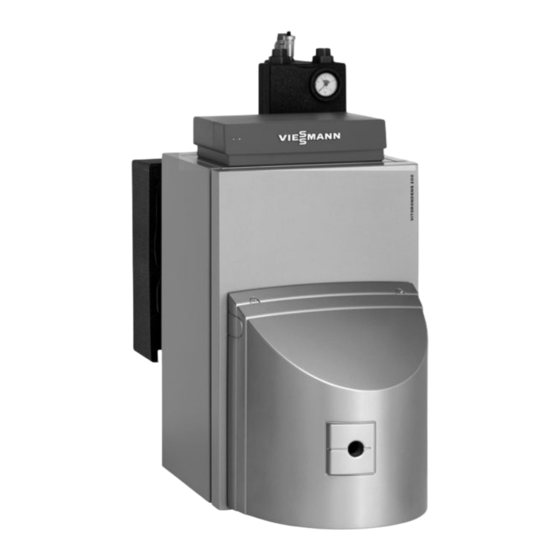

VITORONDENS 200-T
Chaudière fioul à condensation en fonte
Avec brûleur fioul à flamme bleue Vitoflame 300 (20,2 à
53,7 kW).
VITORONDENS 200-T
Chaudière fioul à condensation en fonte
Avec brûleur fioul à flamme bleue Vitoflame 300 (67,6 à
107,3 kW).
VITORONDENS 222-F
Chaudière fioul à condensation en fonte en tant que
chaudière compacte avec préparateur d'eau chaude
sanitaire intégré
Avec brûleur fioul à flamme bleue Vitoflame 300 (20,2 à
28,9 kW).
5817 441 B/f
05/2016
Chaudière fioul à condensation
Chaudière fioul à condensation
VITOLADENS 300-C
type BR2A
Chaudière fioul à condensation
Avec brûleur à flamme bleue compact à deux allures (12,9 à
28,9 kW) ou brûleur fioul à flamme bleue modulant (10,3 à
28,9 kW).
type J2RA
VITOLADENS 300-T
Chaudière fioul à condensation
Avec brûleur fioul à flamme bleue Vitoflame 300 (35,4 à
53,7 kW).
type BS2A
Les chaudières à condensation et brûleurs conviennent à un
fonctionnement avec cheminée et avec ventouse,
Fonctionnement possible avec les fiouls suivants:
Fioul et fioul extra selon NBN T 52-716.
type BC3/J3RA
type VW3B
