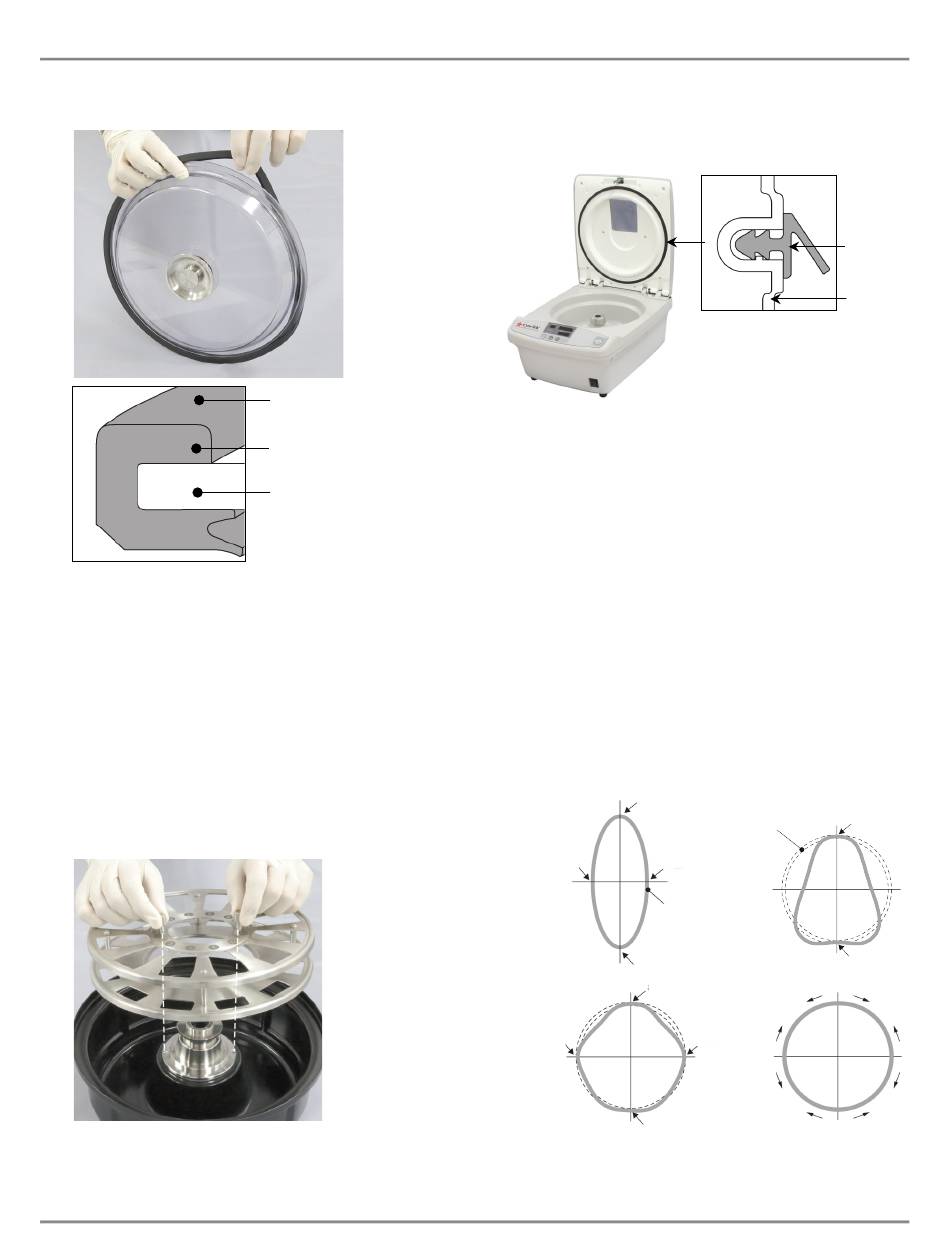

2. Installez le joint sur le couvercle du bol (Figure 4I).
Figure 4I
MISE EN GARDE : installez le joint sur le couvercle
du bol avec le « DESSUS » vers le haut.
MISE EN GARDE : installez le joint du couvercle du
bol de manière à ce qu'il soit placé de façon égale
partout autour du couvercle du bol. Dans le cas
contraire, vous risqueriez de diminuer la capacité
du joint.
3. Placez l'unité de rotor dans le bol de conservation
et resserrez les deux vis (Figure 4J).
Figure 4J
« DESSUS »
sur cette surface
Joint du couvercle
du bol
Couvercle du bol
Page 25
Installation (remplacement) du joint
du couvercle de l'instrument (Figure 4K)
1. Ouvrez le couvercle de l'instrument et retirez l'ancien
joint de la rainure.
2. Nettoyez la rainure du joint à l'aide d'un chiffon ou d'un
essuie-tout.
3. Confirmez quel côté du joint est orienté à l'intérieur.
Dirigez la partie saillante du joint vers l'arrière de la
rainure comme illustré sur la vue de coupe ci-dessus.
4. Déterminez deux points a et b de sorte que le joint soit
parfaitement au milieu. Placez le point a au-dessus de
la rainure du joint et le point b en dessous et ajustez
deux points du joint dans la rainure. Ensuite,
déterminez deux points c et d de sorte que les
longueurs supérieure et inférieure du joint soient
identiques. Ajustez ces points de chaque côté de la
rainure au bon endroit. Insérez les autres parties
du joint dans la rainure de façon égale (Figure 4L).
a
Point
c
Point
Point
Joint du couvercle
b
Point
Point
c
Point
Point
5. Passez le bout de votre doigt le long de la surface
du joint. Poussez le joint dans la rainure si nécessaire.
Joint du
couvercle
Couvercle
<Vue de coupe>
de l'instrument
Figure 4K
Point
Rainure du joint
d
Point
a
d
Point
b
a
b
Figure 4L
