4. ENTRETIEN DE L'INSTRUMENT
Démontage du bol de conservation
1. Desserrez les deux vis qui maintiennent l'unité du rotor
en place. Enlevez l'unité du rotor (Figures 4C et 4D).

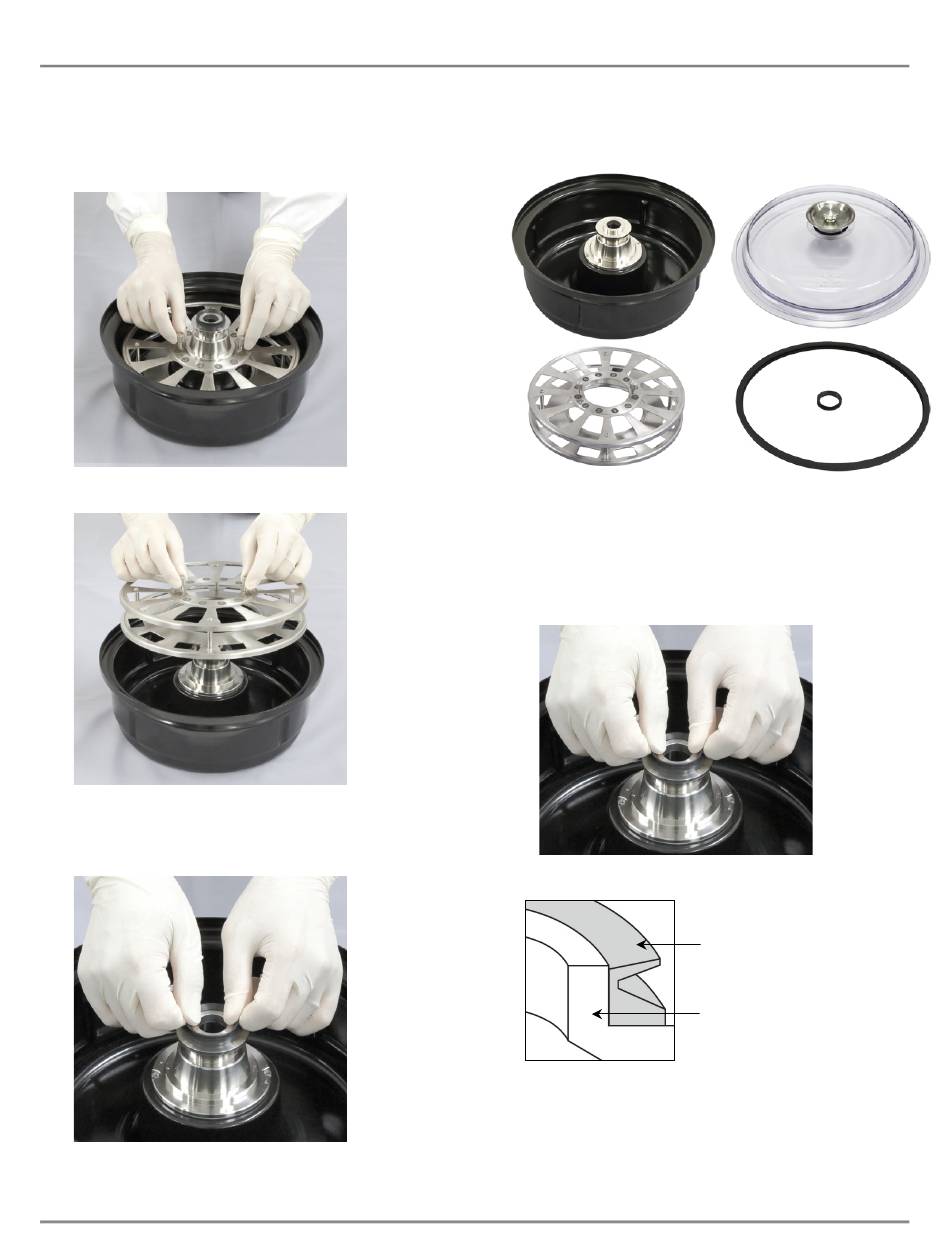

Figure 4C
Figure 4D
2. Enlevez le joint en V (Figure 4E).
Figure 4E
L'unité du bol de conservation a été démontée comme
indiqué ci-dessous (Figure 4F).
Bol de conservation
Rotor
Montage de l'unité du bol de conservation
1. Installez le joint en V (Figures 4G et 4H).
MISE EN GARDE : installez le joint en V sur le boîtier
de l'arbre du bol avec la partie saillante du joint vers
le haut. Dans le cas contraire, vous risqueriez
de diminuer la capacité du joint.
Page 24
Couvercle du bol
Forme en V
Joint du couvercle du bol
Figure 4F
Figure 4G
Joint en V
Boîtier de l'arbre
du bol
Figure 4H
