4 Montage
8

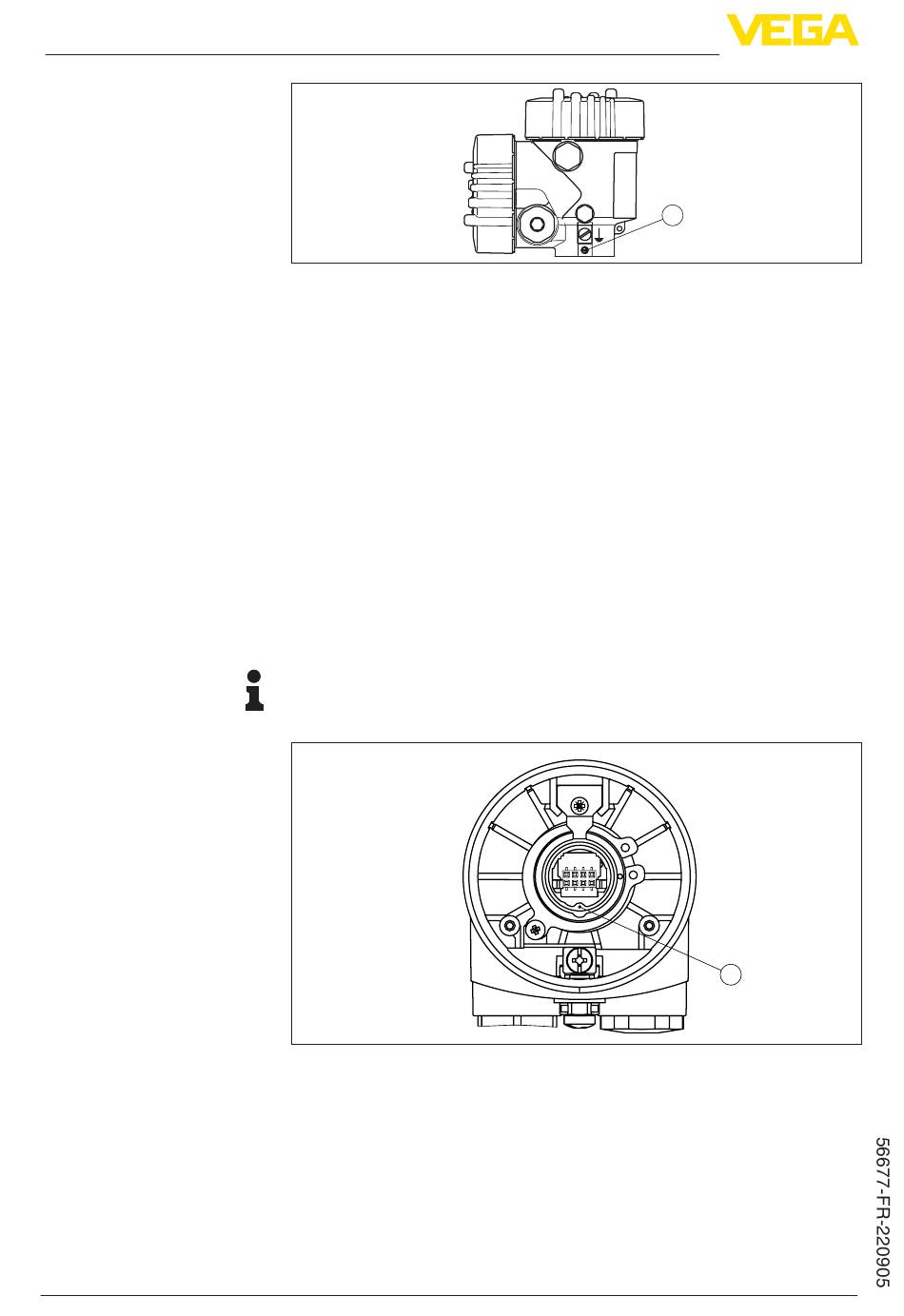

Fig. 5: Boîtier à deux chambres
1
Position de la vis de blocage
4. Enlever le boîtier
4.3
Étapes de montage du nouveau module
process
1. Poser le boîtier sur le nouveau composant de raccordement au
process.
2. En fonction du boîtier, serrer la vis de fixation sur le socle avec un
tournevis plat
3. Insérez le circlip à l'aide de la pince
4. Serrer les vis de l'angle de limitation et du circlip à l'aide du
tournevis cruciforme de 1
5. Enficher de nouveau l'électronique avec précaution
Information:
Veiller que le connecteur soit dans la bonne position. L'encoche de
marquage doit se trouver dans la position "18h00".
Fig. 6: Position de la fiche mâle
1
Encoche de marquage
6. Serrer les deux vis de fixation à l'aide d'un tournevis (Torx T 10 ou
plat de 4)
7. Raccordez les lignes de connexion conformément à la notice
technique du capteur respectif
8. Revisser le couvercle du boîtier
Le remplacement du module process est ainsi terminé.
Composants de raccordement au process • VEGADIF 85
