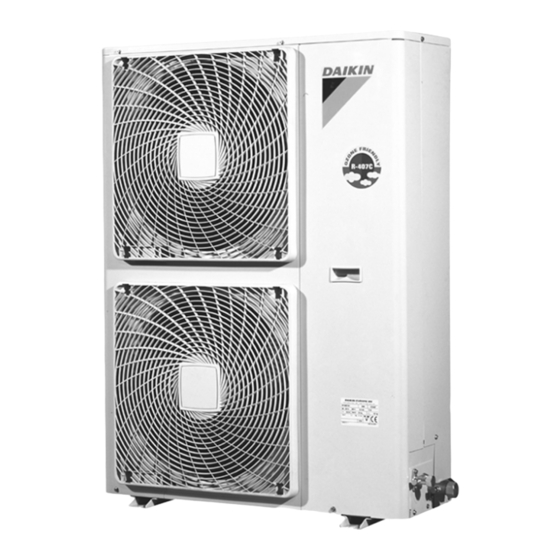

DONNEES TECHNIQUES
Unités de Réfrigération
RYP-B7
Type Réversible

Publicité

Table des Matières
loading

Manuels Connexes pour Daikin RYP-B7 Serie

Sommaire des Matières pour Daikin RYP-B7 Serie

  • Page 1 DONNEES TECHNIQUES Unités de Réfrigération RYP-B7 Type Réversible...

  • Page 2: Unités De Réfrigération

    à aider à maintenir et à améliorer la qualité de l'environnement. Daikin Europe NV est agréé LRQA pour son système de gestion de la qualité conforme à la norme ISO9001, laquelle concerne la garantie de qualité...

  • Page 3: Table Des Matières

    • Applicatin split/twin • R-407C • RYP71-125B7W1 TABLE DES MATIERES RYP-B7 Caractéristiques ................. Spécifications ..................Spécifications techniques Spécifications électriques Tableau de combinaison ............Tableaux des puissances ............Dimensions ..................... Plage de fonctionnement ............Schémas des tuyauteries ............Schémas de câblage ..............

  • Page 4: Caractéristiques

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Caractéristiques Unités extérieures pour application split et twin + Les unités extérieures de Daikin peuvent facilement être installées sur une toiture, une Combinaisons pour RYP Unité Unité Combinaisons extérieure intérieure LGYP3B7V1 RYP71 LDYP3B7V1...

  • Page 5: Spécifications

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Spécifications SPECIFICATIONS TECHNIQUES UNITES EXTERIEURES RYP71B7W1 RYP100B7W1 RYP125B7W1 DIMENSIONS Unité 1,215 1,215 POIDS 89/86 104/99 MATERIAU Unité Tôle d’acier galvanisée peinte COULEUR Unité Blanc ivoire NIVEAU SONORE Pression sonore (1) haut 50/52 53/56 53/56 (rafr./chauf.) −...

  • Page 6: Spécifications Électriques

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Spécifications SPECIFICATIONS ELECTRIQUES UNITES EXTERIEURES RYP71B7W1 RYP100B7W1 RYP125B7W1 ALIMENTATION TENSION NOMINALE Phase 3N∼ 3N∼ 3N∼ DU SYSTEME Fréquence DISTRIBUTEUR Tension REMARQUES Une source sonore émet une puissance qui engendre une pression sonore. Cette puissance sonore, étant un paramètre absolu, est la cause.
  • Page 7 • Applicatin split/twin • R-407C • RYP71-125B7W1 Spécifications DONNEES ELECTRIQUES LGYP,LDYP Combinaison d’unités Alimentation Compresseur Unité intérieure Unité extérieure Hz-Volts Plage de tension TOCA LGYP3B7V1 RYP71B7W1 50-400/230 11.7 34.8 0.075 0.09 0.085 0.84 0.09 LGYP2B7V1 RYP100B7W1 50-400/230 11.7 13.5 45.5 (Twin) 0.08 0.09...

  • Page 8: Tableau De Combinaison

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableau de combinaison Combinaisons possibles avec LGYP & LDYP LGYP,LDYP Combinaison possible d’unités intérieures Split Twin (Voir remarques) Sortie Unités extérieures Sortie Entrée Entrée Entrée RYP71B7W1 LGYP3 LDYP3 RYP100B7W1 LDYP4 LGYP2-LGYP2 (KHRP928A4T) RYP125B7W1 LDYP4 3TW23999-3 REMARQUES...

  • Page 9: Tableaux Des Puissances

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LGYP3B7V1 + RYP71B7W1 Puissance frigorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBS) (°C) (°C) 2.03 2.13 2.27 2.53 2.66 2.92 3.28 2.06 2.16 2.30 2.56 2.70 2.96 3.32 2.08 2.19...
  • Page 10 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LGYP2B7V1 (Twin) + RYP100B7W1 Puissance frigorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBS) (°C) (°C) 2.91 3.04 3.23 3.57 3.75 4.10 4.57 10.5 2.94 10.2 3.08 3.27 3.62 3.80 4.15...
  • Page 11 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LGYP2B7V1 (Twin) + RYP125B7W1 Puissance frigorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBS) (°C) (°C) 12.0 3.70 11.7 3.87 11.3 4.12 10.6 4.59 10.3 4.83 5.30 5.94 12.9 3.73 12.5...
  • Page 12 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LDYP3B7V1 + RYP71B7W1 Puissance frigorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBS) (°C) (°C) 2.45 2.55 2.68 2.93 3.06 3.32 3.66 2.47 2.57 2.71 2.97 3.10 3.35 3.70 2.50 2.60...
  • Page 13 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LDYP4B7V1 + RYP100B7W1 Puissance frigorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBS) (°C) (°C) 3.52 3.65 3.83 4.17 4.35 4.69 5.16 10.5 3.55 10.2 3.68 3.87 4.22 4.40 4.74 5.22...
  • Page 14 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LDYP4B7V1 + RYP125B7W1 Puissance frigorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBS) (°C) (°C) 12.0 4.23 11.7 4.40 11.3 4.64 10.6 5.10 10.3 5.34 5.79 6.41 12.9 4.27 12.5 4.45...
  • Page 15 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LGYP3B7V1 + RYP71B7W1 Puissance calorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBH) (°C) 1.89 1.93 1.99 2.10 1.93 1.97 2.04 2.15 2.25 1.96 2.02 2.09 2.21 2.31 2.02 2.08 2.15...
  • Page 16 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LGYP2B7V1 (Twin) + RYP100B7W1 Puissance calorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBH) (°C) 2.63 2.68 2.76 10.0 2.90 2.68 2.74 2.82 2.96 11.2 3.09 2.73 2.80 2.89 3.04 11.1...
  • Page 17 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LGYP2B7V1 (Twin) + RYP125B7W1 Puissance calorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBH) (°C) 3.24 3.31 10.5 3.42 12.5 3.60 3.31 3.38 10.4 3.50 12.4 3.68 14.0 3.86 3.37 3.46...
  • Page 18 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LDYP3B7V1 + RYP71B7W1 Puissance calorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBH) (°C) 2.21 2.25 2.30 2.40 2.24 2.28 2.34 2.45 2.54 2.28 2.33 2.39 2.50 2.59 2.33 2.38 2.45...
  • Page 19 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LDYP4B7V1 + RYP100B7W1 Puissance calorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBH) (°C) 3.15 3.19 3.27 10.0 3.40 3.19 3.25 3.33 3.46 11.2 3.58 3.24 3.30 3.39 3.54 11.1 3.66...
  • Page 20 • Applicatin split/twin • R-407C • RYP71-125B7W1 Tableaux des puissances LDYP4B7V1 + RYP125B7W1 Puissance calorifique V1: 230V [50Hz] W1: 400V [50Hz] Intérieur Température extérieure (°CBH) (°C) 3.67 3.73 10.5 3.83 12.5 4.00 3.73 3.80 10.4 3.90 12.4 4.08 14.0 4.24 3.79 3.87 10.4...

  • Page 21: Dimensions

    Raccordement du tuyau de liquide - dudgeon J9.5 Passage pour entretien (dans l’unité) Borne de masse M5 (au boîtier de commande) Sortie de drainage Couvercle de vanne d’arrêt plaque signalétique Daikin 3TW23184-1A unité (mm) RYP100-125B7 Orifices pour boulon de fixation 4-M12 Raccordement du tuyau de gaz J19.1 dudgeon...

  • Page 22: Plage De Fonctionnement

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Plage de fonctionnement LGYP,LDYP Modèle applicable LGYP3B7V1 + RYP71B7W1 Rafraîchissement LGYP2B7V1 (Twin) + RYP100B7W1 LGYP2B7V1 (Twin) + RYP125B7W1 LDYP3B7V1 + RYP71B7W1 LDYP4B7V1 + RYP100B7W1 LDYP4B7V1 + RYP125B7W1 Chauffage 20 24 Température intérieure (°CBH) Température intérieure (°CBS) 3TW23993-1 •...

  • Page 23: Schémas Des Tuyauteries

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Schémas des tuyauteries RYP71B7 vanne à simple vanne à simple direction direction Echangeur de chaleur Filtre vanne à simple vanne à simple direction direction vanne à solénoïde Récepteur vanne à simple direction Filtre Détendeur électronique Echangeur de chaleur...

  • Page 24: Schémas De Câblage

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Schémas de câblage RYP71B7W1 Intérieur Remarque: ne pas faire fonctionner l’unité en court-circuitant S1LP g Câblages électriques à effectuer sur place D Bornes : Raccord : Collier pour câble „ : Terre de protection (vis) : Sous tension : Conducteur neutre Couleurs...

  • Page 25: Niveau Sonore

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Niveau sonore Niveaux sonores Niveau de pression sonore Niveau de puissance sonore (H) Modèle 50Hz Point de mesure (rafraîchissement/chauffage) H (rafraîchissment) H (chauffage) RYP71B7 RYP100B7 Centre RYP125B7 Spectre de pression sonore RYP71B7 RYP71B7 Rafraîchissement Chauffage 3TW23287-1...
  • Page 26 • Applicatin split/twin • R-407C • RYP71-125B7W1 Niveau sonore Spectre de pression sonore RYP100B7 RYP100B7 Rafraîchissement Chauffage 3TW23337-1 3TW23367-2 Fréquence centrale de la bande d’octave (Hz) Fréquence centrale de la bande d’octave (Hz) RYP125B7 RYP125B7 Rafraîchissement Chauffage 3TW23387-1 3TW23407-2 Fréquence centrale de la bande d’octave (Hz) Fréquence centrale de la bande d’octave (Hz) REMARQUES Données valides dans toutes les conditions locales...

  • Page 27: Accessoires

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Accessoires 10-1 Accessoires optionnels Option RYP71B RYP100B RYP125B Evacuation de condensat centralisée KKPJ5F180 Dérivation de canalisation frigorifique Twin (pour LGYP) − KHRP928A4T 3TW23189-1 10-1 • Unités de Réfrigération • Unités Extérieures...

  • Page 28: Installation

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Installation Les données numériques utilisées ici représentent les dimensions des modèles (B) Dans le cas où un obstacle ne se trouve que devant le RYP71 à RYP25. Les données numériques entre ( ) se réfèrent aux dimensions côté...

  • Page 29: (D) Dans Le Cas D'installation Superposée

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Installation + Dans le cas où il y a un Installation d’unités multiples obstacle au-dessus de l’unité. dans un raccordement latéral (2 unités ou moins). 500 ou moins 500 ou moins Installation d’unités multiples dans Installation d’une seule unité.

  • Page 30: Longueur De Canalisation Admissible

    • Applicatin split/twin • R-407C • RYP71-125B7W1 Installation Longueur de canalisation admissible Voir le tableau ci-dessous pour les longueurs et hauteurs. Voir les figures. Supposez que la ligne la plus longue sur la figure correspond à la plus grande longueur réelle de tuyau, et que l’unité la plus élevée sur la figure correspond également à l’unité la plus élevée en réalité. R-407C La longueur de tuyauterie maximum admissible (les Split...
