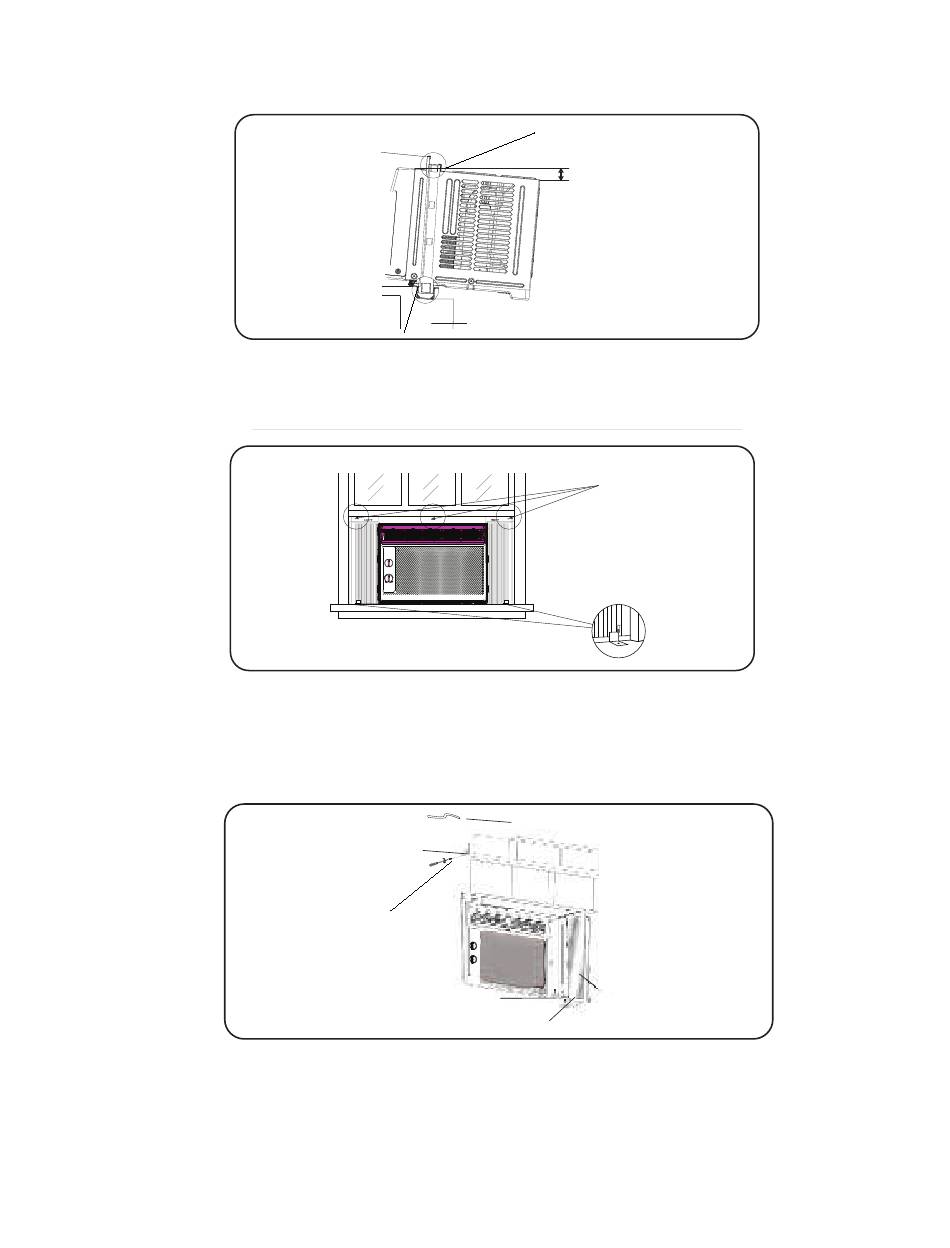

3. Avec précaution, mettez le climatiseur en place dans la fenêtre à l'endroit désiré (opération
normalement effectuée par deux personnes). Fermez bien la fenêtre. Le climatiseur doit être
légèrement incliné vers l'extérieur pour permettre l'égouttement de l'eau.
4a.
Immobilisez le climatiseur sur le cadre de fenêtre à l'aide des vis ½ po fournies. Fixez bien
chaque panneau extenseur (gauche et droit). Il se peut que vous ayez à percer un avant-trou
dans le cadre de fenêtre pour fixer ces vis dans le châssis.
4b.
Installez le cadre de verrouillage entre le panneau extenseur et le seuil de fenêtre et attachez-
les ensemble à l'aide de la vis de blocage ¾ po. Répétez l'opération pour chaque côté.
4c. Pour maintenir la fenêtre fermée, fixez le verrou de châssis entre le dessus de la fenêtre
coulissante et le cadre de fenêtre à l'aide de deux des vis ¾ po fournies.
4d.
Pour empêcher l'air extérieur d'entrer dans la pièce, insérez le joint supérieur en caoutchouc
mousse coupé à la largeur de la fenêtre dans la partie supérieure.
3.
Cadre de fenêtre
Rail inférieur
4a.
Joint de châssis
4b./4c.
Verrou de châssis
Vis 3/4 po
Cadre de verrouillage
Rail de montage supérieur
1/4"
1/4"
Seuil de fenêtre
(3) Vis ½ po
(2) Vis ¾ po
Panneau de remplissage
Seuil de fenêtre
