1. Emplacement du cache
amovible
• Faites une entaille dans le passe-câble fourni et
découpez l'ouverture inférieure (Figure 10). Tournez
le cône du passe-câble vers le bas, passez-le autour
du faisceau et insérez-le dans le trou ouvert du
panneau de plancher.
• Acheminez les connecteurs de faisceau des phares
gauche et droit le long de l'avant de la plate-forme
vers chaque phare (Figure 12).
• Branchez les connecteurs de faisceau aux phares
et engagez les clips de faisceau dans les trous des
supports de phare.
• Avec des serre-câbles, attachez le faisceau dans les
trous des goussets de cadre.
• Montez une protection au dos de chacun des phares
au moyen de (2) vis 1/4 x 5/8" (Figure 11).
1. Vis de montage
• Acheminez le faisceau jusqu'à l'avertisseur sonore et
connectez les deux fils aux bornes (Figure 12).
• Suivez le faisceau de câblage existant et acheminez
le faisceau sous le support de siège jusqu'au panneau
de commande sur le côté droit de la machine.
• Retirez les (2) vis qui fixent le panneau de commande
au couvercle de réservoir.

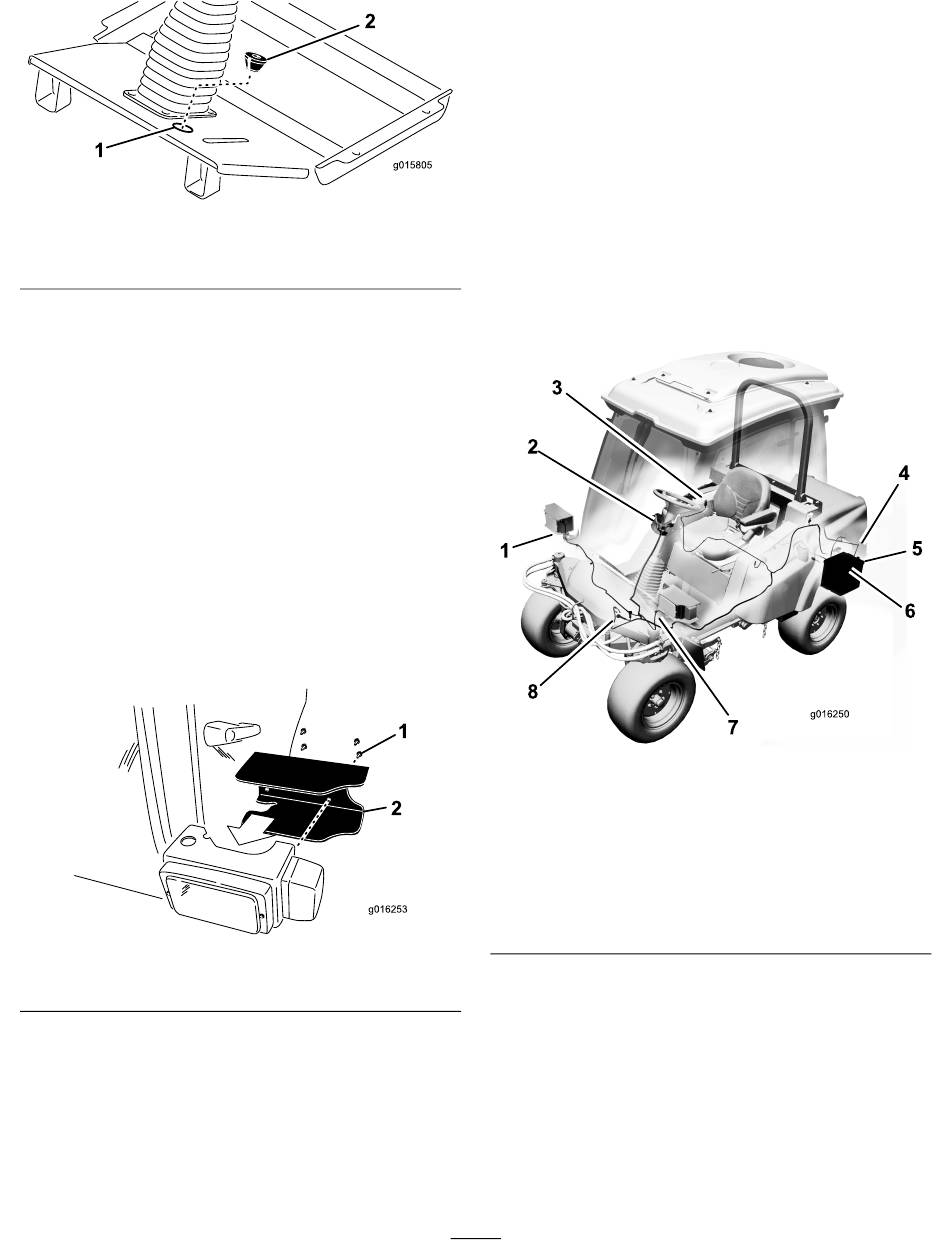

Figure 10
2. Passe-câble
Figure 11
2. Protection de phare
• Levez le panneau de commande et localisez le
connecteur du faisceau de câblage portant la mention
Accessory (Figure 12).
• Amenez et branchez le connecteur du faisceau au
connecteur auxiliaire.
• Posez le panneau de commande sur le couvercle
de réservoir avec les vis retirées précédemment.
Serrez les vis à 2,8 Nm. Ne serrez pas les vis
excessivement.
• Acheminez et connectez la plus petite cosse à anneau
du faisceau au bornier de masse (Figure 12).
• Acheminez et connectez la cosse en anneau à la
borne positive (+) de la batterie (Figure 12).
1. Connexion de phare droit
2. Connexions de la colonne
de direction
3. Connexion auxiliaire
4. Connexion des feux
arrière (2)
• Acheminez le faisceau le long du faisceau de câblage
existant et le tube de cadre jusqu'au faisceau du bloc
optique arrière gauche (Figure 12). Branchez le
connecteur du faisceau au faisceau de câblage du bloc
optique. Attachez le faisceau au faisceau de câblage
existant et au tube de cadre avec des serre-câbles.
• Acheminez le faisceau le long du faisceau de câblage
existant et le tube de cadre jusqu'au faisceau du bloc
optique arrière droit. Branchez le connecteur du
faisceau au faisceau de câblage du bloc optique.
6
Figure 12
5. Connexion de bornier de
masse
6. Connexion de batterie
7. Connexion de phare
gauche
8. Connexion d'avertisseur
sonore
