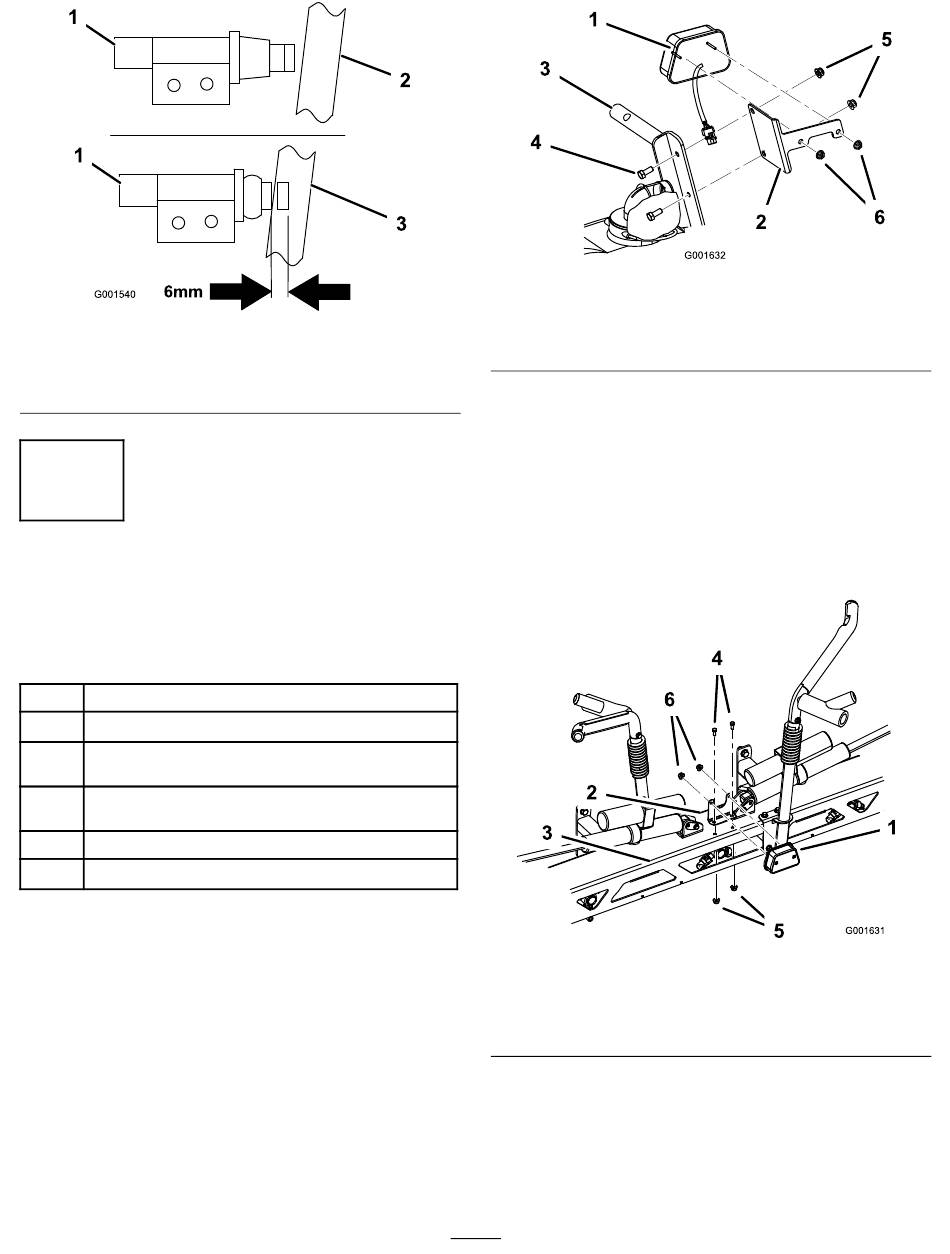

Pose Du Feu Arrière Et Du Support - Toro 106-4841 Instructions De Montage

1. Nouveau contacteur de
frein
2. Frein serré
6
Pose du feu arrière et du
support
Pièces nécessaires pour cette
opération:
1 Feu arrière
2
Écrou 1/4"
Support de feu arrière (machines jusqu'au numéro
1
de série 259999999)
Support de feu arrière (machines à partir du numéro
1
de série 260000001)
2 Boulon 5/16 x 3/4"
2
Écrou à embase 5/16"
Pour les machines jusqu'au numéro de
série 259999999
1. Fixez le support de feu arrière sur le support de
rampe gauche avec 2 boulons (5/16 x 3/4") et 2
écrous à embase (5/16") (Figure 8).
2. Fixez le feu arrière sur son support avec 2 écrous
(1/4") (Figure 8).
Figure 7
3. Frein desserré
1. Feu arrière
2. Support de feu arrière
3. Support de rampe gauche
Pour les machines à partir du numéro
de série 260000001
1. Fixez le support de feu arrière sur le support de
rampe centrale avec 2 boulons (5/16 x 3/4") et 2
écrous à embase (5/16") (Figure 9).
2. Fixez le feu arrière sur son support avec 2 écrous
(1/4") (Figure 9).
1. Feu arrière
2. Support de feu arrière
3. Support de rampe gauche
6
Figure 8
4. Boulon 5/16 x 3/4"
5. Écrou à embase 5/16"
6. Écrou 1/4"
Figure 9
4. Boulon 5/16 x 3/4"
5. Écrou à embase 5/16"
6. Écrou 1/4"
