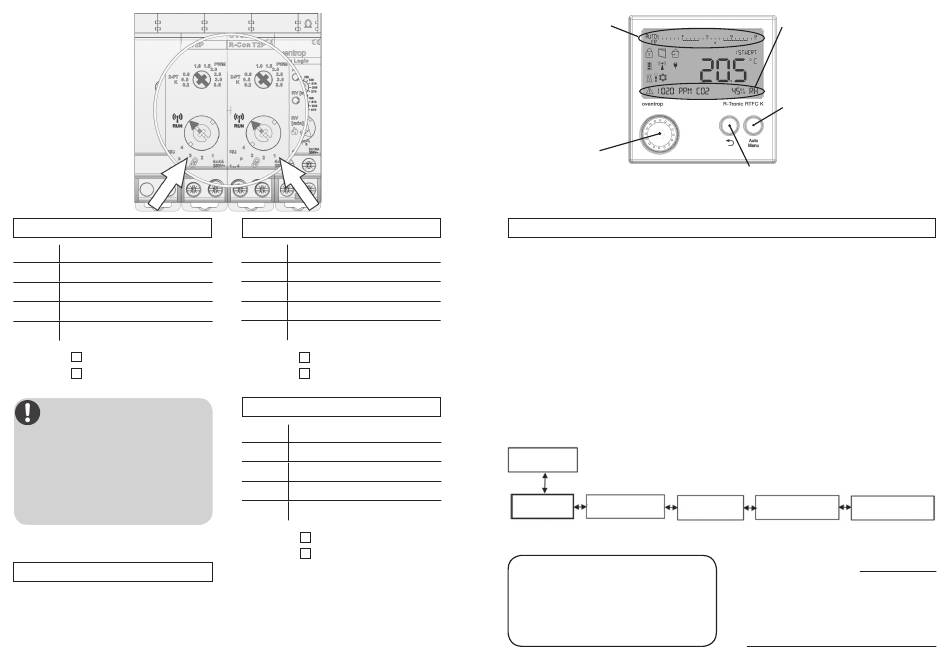

« Module de réglage T 2P » à gauche
Canal
Désignation de la pièce
1
2
3
4
Réglage
PWM
1.0 / 1.5 / 2.0 / 2.5 / 3.0
0.2 / 0.5 / 0.8
2-PT
NOTE
Le mode de service PWM est
recommandé pour des systèmes
de surfaces chauffantes.
Le mode de service tout ou rien
est recommandé pour la régulation
par zone dans des installations de
chauffage monotubes.
« R-Con » Module de gestion
Circulateur
AV
0 / 30 / 60 / 90 / 120 / 150 / 180 / 210 / 240 / 270
RV
0 / 30 / 60 / 90 / 120 / 150 / 180 / 210 / 240 / 270
Brûleur
RV
0 / 5 / 10 / 15
AV = Temporisation au déclenchement ; RV = Temporisation à l'arrêt
« Module de réglage T 2P » à droite
Canal
Désignation de la pièce
1
2
3
4
Réglage
PWM
1.0 / 1.5 / 2.0 / 2.5 / 3.0
0.2 / 0.5 / 0.8
2-PT
Module d'extension « T 2P » (en option)
Canal
Désignation de la pièce
1
2
3
4
Réglage
PWM
1.0 / 1.5 / 2.0 / 2.5 / 3.0
0.2 / 0.5 / 0.8
2-PT
Mode de
service et
profi l horaire
Bouton
« Menu » :
Navigation
et réglage de la
valeur de consigne
Consignes pour le premier réglage de base des thermostats radio « R-Tronic »
Pour le premier réglage de base du thermostat radio « R-Tronic », vous pouvez activer
l'un des trois profi ls de chauffage standards à l'aide de la touche « Auto/Manu ».
Lors de la mise en service du « R-Tronic », le réglage PROFIL MARCHE est toujours
activé et la température ambiante est ajustée à une valeur constante de 20 °C. Sélec-
tionner PROFIL ARRET pour réduire la température ambiante à une valeur constante
de 17 °C.
Si vous ne désirez pas de service de chauffage ou d'abaissement constant selon un
seul réglage, sélectionner PROFIL JOUR / NUIT. Dans ce profi l, la température am-
biante est réduite à 17 °C entre 22.00 h et 6.00 h et est rétablie à la « température de
confort » de 20 °C pendant la journée.
Davantage de profi ls de chauffage peuvent être réglés dans le menu PROFILS INDIVIDUELS
(1-5) !
« R-Tronic » - Structure du menu (1
MENU PRINCIPAL
PROFIL HORAIRE
TEMPERATURES
Tampon
Entreprise exécutante
Ligne de texte avec
informations sur :
-Valeurs mesurées
-Structure du menu
-Erreurs/Consignes
Touche « Auto/Manu » :
Commutation entre les profi ls
de chauffage standards
Touche « Retour » : Retour au menu précédent,
ou en pressant pendant 3 secondes, retour à
l'affi chage par défaut
niveau)
ier
FONCTIONS
REGLAGES
INFORMATIONS
Date de l'installation :
Installateur:
