Signal de panne
Séparation galvanique
Raccordement électrique
Unité de mesure
Raccordement électrique
Occupation des bornes
Tension d'alimentation
Entrées de câble
Endress+Hauser
Sortie impulsion / fréquence :
Comportement au choix
Sortie état :
Comportement au choix
MODBUS RS485 :
Comportement au choix
Tous les circuits pour les sorties et l'alimentation sont galvaniquement séparés entre eux.
Energie auxiliaire
c
d

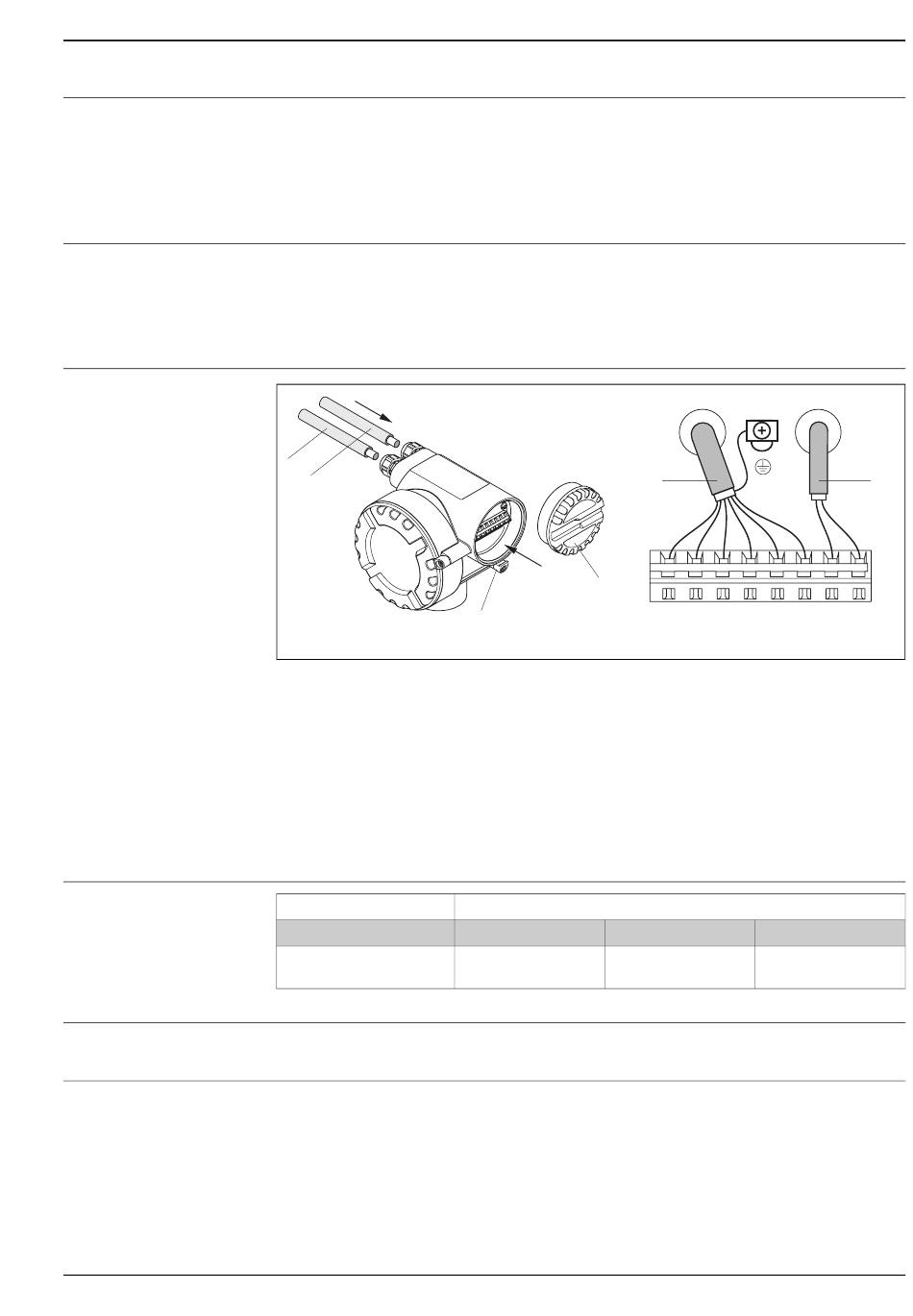

Raccordement du transmetteur, section de câble max. 2,5 mm²
A
Vue A
a
Crampon de sécurité
b
Couvercle compartiment de raccordement
c
Câble de signal : bornes n° 22-27
(blindage pour Modbus RS485 est obligatoire ; blindage pour sorties impulsions/fréquence et état non indispen-
sable mais recommandé)
d
Câble pour l'énergie auxiliaire : 20...28 V AC, 10...30 V DC
Borne N° 1 : L1 pour AC, L+ pour DC
Borne N° 2 : N pour AC, L- pour DC
Variante de commande
8FE**-***********N
Tension nominale 24 V DC (10...30 V DC)
Tension nominale 24 V AC (20...28 V AC)
Câble d'alimentation et de signal (sortie) :
• Entrées de câble M20 × 1,5 (8...12 mm)
• Filetage pour entrées de câble, ½" NPT, G ½"
A
b
a
N° bornes (entrées/sorties)
22 (+) / 23 (–)
24 (+) / 25 (–)
Sortie impulsions/
Sortie impulsions/
fréquence/état 2
fréquence/état 1
A
c
27 26 25 24 23 22
-
+
-
+
-
+
26 (+) / 27 (–)
MODBUS RS485
d
2
1
N
L1
(L-)
(L+)
A0006923
