Connexions

Toutes les bornes sont amovibles de sorte qu'elles peuvent être retirées avant de raccorder les fils.

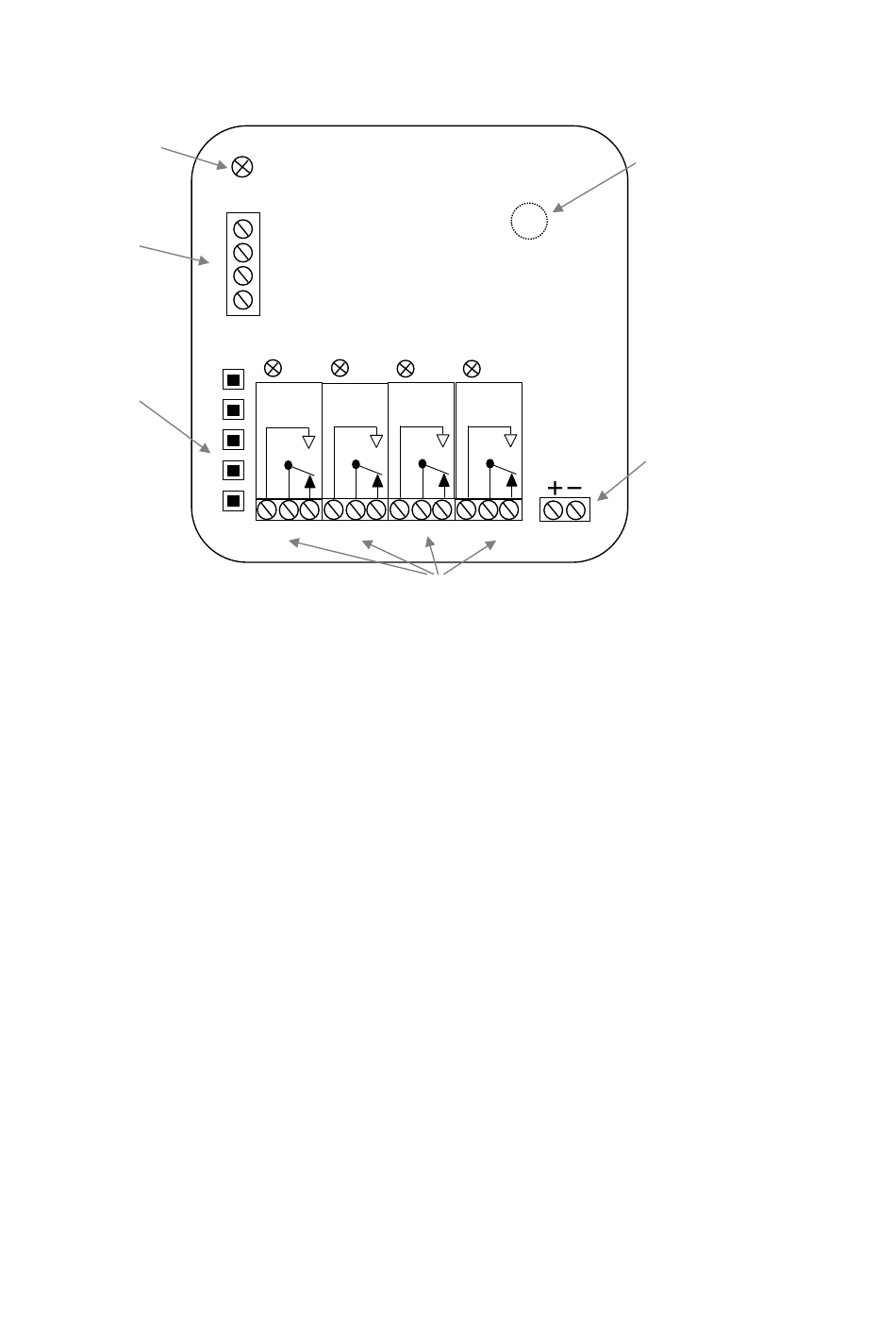

La figure montre comment connecter les fils.
LED témoin
Borne pour
détecteurs
externes /
interrupteurs
de
commande
Touches de
programmation
Btn1
Btn2
Btn3
Btn4
BtnP
Détecteurs externes
Le détecteur est de fait l'œil qui reçoit le signal IR. Il existe un détecteur interne sur la carte de circuit
imprimé du récepteur. Pour effectuer la connexion d'un détecteur externe, il faut raccorder les fils
selon leur couleur comme illustré sur la figure. Assurez-vous que les câbles sont correctement
connectés.
Il est prévu deux bornes pour le raccordement des détecteurs externes mais il est possible de
connecter plus de deux détecteurs externes en réalisant un branchement en parallèle sur les bornes
existantes. Cinq détecteurs au maximum peuvent être connectés.
REMARQUE : La portée est réduite lorsque l'œil du détecteur est recouvert ou obstrué par des
objets tels que des rideaux ou des meubles.
Branchement d'un interrupteur de commande
Il est prévu deux bornes pour le raccordement d'interrupteurs de commande au Andromeda. Ces
interrupteurs sont connectés au bornier destiné aux détecteurs externes. Il est possible ainsi de
raccorder un interrupteur au coude.
REMARQUE : Lorsque le relais est activé par un interrupteur de commande, le relais est maintenu
pendant environ 0,5 seconde après que l'interrupteur ait été relâché.
Branchement des relais
Le récepteur dispose de quatre relais équipés de contacts alternatifs. Lors de la connexion d'une
charge inductive (moteur, relais), un filtre antiparasite devrait être ajouté. La charge maximale des
relais est indiquée dans Caractéristiques techniques.
Alimentation
Le récepteur est alimenté avec une tension de 12 à 24 V CA/CC (-10% - +20%)
n
1 Marro
Blanc
2
3
n
Marro
4
Blanc
1
RE 1 RE 2
2
3
4
P
1 2 3 4 5 6 1 2 3 4 5 6
RE 3
RE 4
~
1 2
Sorties relais libre de potentiel
32
Détecteur 1
interne
Entrée d'alimentation :
12-24V AC/DC
