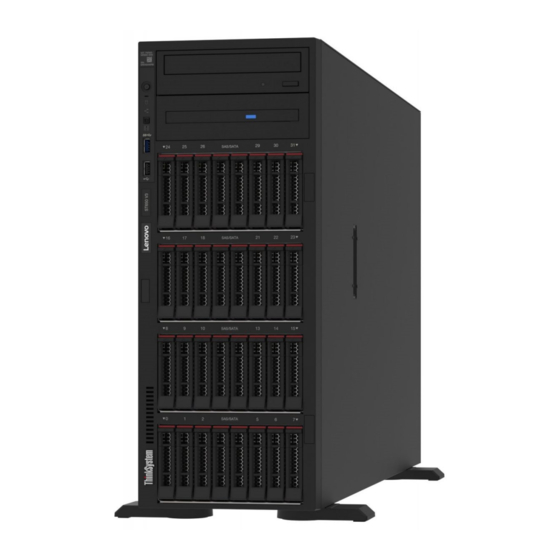

Page 1 ThinkSystem ST650 V3 Guide de maintenance du matériel Types de machine : 7D7A, 7D7B...
Page 2 Avant d’utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l’adresse : http://thinksystem.lenovofiles.com/help/topic/safety_ documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des conditions générales de la garantie Lenovo associée à votre serveur, disponibles à l'adresse : http://datacentersupport.lenovo.com/warrantylookup Première édition (Mai 2023) ©...
Page 4 ....261 Tableau de distribution et adaptateur M.2..262 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 6 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 7 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2023...
Page 8 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 9 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
Page 10 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 11 • Une bonne pratique consiste à vérifier que le serveur fonctionne correctement avant d'installer un composant en option. • Nettoyez l'espace de travail et placez les composants retirés sur une surface plane, lisse, stable et non inclinée. © Copyright Lenovo 2023...
Page 12 Remarque : Cet appareil ne convient pas à une utilisation dans le champ de vision direct des terminaux vidéo. Pour éviter tout reflet gênant sur des terminaux vidéo, cet appareil ne doit pas être placé dans le champ de vision direct. ATTENTION : ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 13 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
Page 14 • Lorsque vous manipulez le dispositif, tenez-le avec précaution par ses bords ou son cadre. • Ne touchez pas les joints de soudure, les broches ou les circuits à découvert. • Tenez le dispositif hors de portée d’autrui pour éviter un possible endommagement. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 15 268. Des informations sur l'optimisation des performances mémoire et la configuration de la mémoire sont disponibles sur le site Lenovo Press à l'adresse suivante : https://lenovopress.lenovo.com/servers/options/memory En outre, vous pouvez utiliser un configurateur de mémoire, qui est disponible sur le site suivant : https://dcsc.lenovo.com/#/memory_configuration...
Page 16 Processeur UC 1 Canal (7/H) (6/G) (5/F) (4/E) (0/A) (1/B) (2/C) (3/D) N° emplacement N° DIMM Processeur UC 2 Canal (7/H) (6/G) (5/F) (4/E) (0/A) (1/B) (2/C) (3/D) N° emplacement N° DIMM ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 17 Instruction d'installation du module de mémoire • Les configurations de mémoire et les séquences de remplissage suivantes sont prises en charge par ThinkSystem ST650 V3 : – « Ordre d'installation des barrettes DRAM DIMM » à la page 7 (RDIMM ou 3DS RDIMM) •...
Page 18 3. Dans ThinkSystem ST650 V3, la combinaison de rangs est prise en charge entre des modules RDIMM à un rang et à deux rangs lorsque 16 modules DIMM ont été installés pour chaque processeur. Voir «...
Page 19 Avec deux processeurs Tableau 3. Mode indépendant avec deux processeurs Processeur 1 Total des barrettes DIMM Barrette DIMM Des barrettes DIMM DIMM Des barrettes DIMM DIMM Des barrettes DIMM DIMM Processeur 2 Total des barrettes DIMM Des barrettes DIMM DIMM DIMM Des barrettes DIMM 1,2,3...
Page 20 3. Dans ThinkSystem ST650 V3, la combinaison de rangs est prise en charge entre des modules RDIMM à un rang et à deux rangs lorsque 16 modules DIMM ont été installés pour chaque processeur. Voir «...
Page 21 Tableau 5. Séquence d’installation des modules DIMM à rang mélangé avec deux processeurs Processeur 1 Total des barrettes DIMM À deux rangs barrettes DIMM À un rang barrettes DIMM Processeur 2 Total des barrettes DIMM À deux rangs barrettes DIMM À...
Page 22 Après que le serveur a effectué un court auto-test (clignotement rapide du voyant d'état de l'alimentation) une fois connecté à une entrée d'alimentation, il passe à l'état de veille (clignotement du voyant d'état de l'alimentation une fois par seconde). ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 23 « Mise hors tension du serveur » à la page Mise hors tension du serveur Le serveur reste en état de veille lorsqu’il est connecté à une source d’alimentation, ce qui permet au Lenovo XClarity Controller de répondre aux demandes distantes de mise sous tension. Pour couper l’alimentation du serveur (voyant d’état d’alimentation éteint), assurez-vous de bien débrancher tous les câbles d’alimentation.
Page 24 • Lorsque le système est mis hors tension, mais qu’il est encore branché en CA, il est possible que le ventilateur de l’emplacement 4 continue de tourner à une vitesse nettement inférieure. Cette conception système sert à assurer le refroidissement approprié. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 25 Remarque : Le serveur ThinkSystem ST650 V3 est conçu pour prendre en charge les formats tour et armoire. Le chapitre inclut les étapes de retrait et d’installation du kit de conversion tour-armoire du/sur le serveur.
Page 26 Etape 4. (En option) Si nécessaire, retirez le kit de conversion tour-armoire (les supports EIA) du châssis. Placez le serveur sur le côté. Desserrez les trois vis de chaque côté pour retirer le support EIA droit. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 27 Figure 3. Retrait du support EIA droit Utilisez un tournevis pour retirer les trois vis qui fixent le support EIA gauche ; ensuite, retirez le support EIA gauche. Figure 4. Retrait du support EIA gauche Etape 5. (En option) Si nécessaire, retirez la glissières et les caches des loquets. Remarque : Pour l’installation du serveur au format tour, les bords sur les glissières ou la friction causée par l’installation peuvent rayer ou endommager le revêtement du châssis.
Page 28 1. Déposez précautionneusement le serveur sur une surface plane antistatique. 2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 29 Installation du serveur sur l’armoire Suivez les instructions de la présente section pour installer le kit de conversion tour-armoire sur le serveur, si nécessaire, puis le serveur sur les glissières de l’armoire. À propos de cette tâche S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité.
Page 30 Ensuite, installez les trois vis afin de fixer le support EIA gauche. Figure 8. Installation du support EIA gauche Retirez l’enveloppe plastique et installez le cache gauche de taquet sur le taquet avant de la glissière de gauche. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 31 Figure 9. Installation du cache gauche de taquet Retirez l’enveloppe plastique et installez une bande de cache pour glissière sur la surface inférieure de la glissière de gauche. Figure 10. Installation de la bande de cache sur la glissière de gauche Répétez les deux étapes précédentes sur la glissière de droite.
Page 32 » à la page 182. 　 Remplacement d'un fond de panier d'unité 2,5 pouces Suivez les instructions de la présente section pour retirer ou installer un fond de panier d’unité 2,5 pouces. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 33 Remarque : Cette rubrique concerne uniquement les modèles de serveur dotés de fonds de panier d’unité 2,5 pouces. Retrait d'un fond de panier d'unité 2,5 pouces Suivez les instructions de la présente section pour retirer le fond de panier d’unité 2,5 pouces. À...
Page 34 • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche. Voir « Mise hors tension du serveur » à la page ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 35 • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans les emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à...
Page 36 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 37 d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. Attention : • Lisez « Conseils d'installation » à la page 1 « Liste de contrôle d'inspection de sécurité » à la page 2 pour vous assurer que vous travaillez en toute sécurité.
Page 38 être installé en tant que fond de panier 3. – Le serveur prend en charge jusqu’à un fond de panier AnyBay. L’emplacement du fond de panier AnyBay suit les règles ci-dessous : ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 39 – Installez le fond de panier AnyBay dans le premier boîtier d’unités de disque dur disponible, choisi depuis la partie supérieure lorsque vous faites face à l’avant du serveur. • Lorsqu’un fond de panier AnyBay est associé à des fonds de panier SAS/SATA et qu’aucun ODD/aucune unité...
Page 40 Etape 2. Appuyez sur la languette et maintenez-la en place pour libérer le conduit d’aération du boîtier de ventilation. Ensuite, retirez le conduit d’aération du boîtier de ventilation. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 41 Figure 16. Retrait du Conduit d’aération de GPU A2/L4 Une fois cette tâche terminée 1. Si nécessaire, installez la ou les unités de remplacement. Pour plus d'informations, voir « Installation d’un conduit d’aération de GPU A2/L4 » à la page 31 2.
Page 42 2. Réinstallez tous les modules ventilateur (et, si nécessaire, les obturateurs de ventilateur). Voir « Installation d'un module ventilateur » à la page 3. Réinstallez la grille d’aération. Voir « Installation d'une grille d'aération » à la page ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 43 4. Si nécessaire, réinstallez tous les modules d’alimentation flash. Voir « Installation d'un support de module d'alimentation Flash » à la page 5. Réinstallez le carter du serveur. Voir « Installation d’un carter de serveur » à la page 180. 6.
Page 44 　 Installation d'une grille d'aération Suivez les instructions de la présente section pour installer une grille d’aération. À propos de cette tâche ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 45 S033 ATTENTION : Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux. S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à...
Page 46 Suivez les instructions de la présente section pour retirer ou installer une pile CMOS (CR2032). Retrait de la pile CMOS (CR2032) Suivez les instructions de la présente section pour retirer une pile CMOS (CR2032). À propos de cette tâche S002 ATTENTION : ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 47 S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant.
Page 48 2. Mettez au rebut le composant conformément à la réglementation locale. 　 Installation d'une pile CMOS (CR2032) Suivez les instructions de la présente section pour installer une pile CMOS (CR2032). À propos de cette tâche S002 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 49 S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant.
Page 50 • Après avoir remplacé la pile CMOS, pensez à reconfigurer le serveur et réinitialiser la date et l'heure du système. • Durant la conception de ce produit, Lenovo n’a eu de cesse de penser à la sécurité. La pile au lithium doit être manipulée avec précaution afin d'éviter tout danger. Lorsque vous installez la pile CMOS, suivez les instructions ci-après.
Page 51 Retrait d'une unité remplaçable à chaud Suivez les instructions de la présente section pour retirer une unité remplaçable à chaud ou un plateau d’unité d’une unité et, si nécessaire, retirer une unité 2,5 pouces d’un plateau d’unité 3,5 pouces. À propos de cette tâche S033 ATTENTION : Courant électrique dangereux.
Page 52 Figure 23. Retrait des vis qui fixent l’unité 2,5 pouces et l’adaptateur d’unité Retirez les deux vis qui fixent l’unité 2,5 pouces. Ensuite, retirez l’unité de l’adaptateur d’unité. Figure 24. Retrait d’une unité 2,5 pouces de l’adaptateur d’unité ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 53 Une fois cette tâche terminée 1. Installez une unité de remplacement ou un obturateur, voir « Installation d'une unité remplaçable à chaud » à la page 2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
Page 54 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 55 Figure 26. Installation des vis qui fixent l’unité de 2,5 pouces et l’adaptateur d’unité Etape 3. Faites coulisser l’unité ou le plateau d’unité dans la baie d’unité depuis l’avant, jusqu’à ce qu’il ou elle s’enclenche. Ensuite, fermez la poignée complètement. Vérifiez que la poignée du plateau est en position ouverte.
Page 56 « Retrait d'une unité remplaçable à chaud » à la page Etape 2. Débranchez tous les câbles du fond de panier. Etape 3. Retirez le boîtier d'unités de disque dur d'extension. Soulevez et maintenez la patte de fixation bleue. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 57 Pendant ce temps, tirez délicatement sur le boîtier d’unités de disque dur d’extension jusqu’à ce qu’il soit entièrement hors de la baie. Figure 28. Retrait d’un boîtier d’unités de disque dur d’extension Une fois cette tâche terminée 1. Si nécessaire, installez la ou les unités de remplacement. Pour plus d'informations, voir «...
Page 58 Suivez les instructions de la présente section pour retirer ou installer un assemblage de boîtier de ventilation et de module ventilateur remplaçable à chaud. Retrait d'un module ventilateur Suivez les instructions de la présente section pour retirer un module ventilateur. À propos de cette tâche S017 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 59 ATTENTION : Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps. S033 ATTENTION : Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.
Page 60 • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche. Voir « Mise hors tension du serveur » à la page ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 61 • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans les emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à...
Page 62 Attention : • Lisez « Conseils d'installation » à la page 1 « Liste de contrôle d'inspection de sécurité » à la page 2 pour vous assurer que vous travaillez en toute sécurité. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 63 • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche. Voir « Mise hors tension du serveur » à la page • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à...
Page 64 « Règles techniques pour les ventilateurs système » à la page 55 – « Configuration de ventilateur avec un processeur » à la page 55 – « Configuration de ventilateur avec deux processeurs » à la page 57 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 65 Règles techniques pour les ventilateurs système Les ventilateurs doivent être installés dans un ordre spécifique, selon la configuration du serveur. ThinkSystem ST650 V3 prend en charge deux types de ventilateurs : • Ventilateurs remplaçables à chaud à rotor simple 9238 •...
Page 66 4. Prend en charge le kit d’activation ThinkSystem M.2 SATA/NVMe 2 baies RAID. 5. Prend en charge le kit d’activation ThinkSystem M.2 NVMe à 2 baies RAID 6. Prend en charge la redondance des ventilateurs. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 67 Tableau 10. Configuration de ventilateur avec un processeur (suite) Configuration de ventilateur Description 1. Prend en charge l’un des adaptateurs GPU ci-après : • Quatre ventilateurs à double rotor dans les emplacements de • jusqu’à quatre GPU du même type et à largeur simple. ventilateur 1, 2, 3 et 4.
Page 68 • jusqu’à quatre GPU simple largeur et deux GPU double largeur. les deux UC • ThinkSystem ST650 V3 ne prend pas en charge la combinaison de • RDIMM avec une capacité GPU entre les emplacements PCIe 1 et 4 ou entre les emplacements 5 inférieure à...
Page 69 Suivez les instructions de la présente section pour retirer ou installer un module d’alimentation flash. Le module d’alimentation flash protège la mémoire cache des adaptateurs RAID installés. Vous pouvez acheter des modules d’alimentation flash auprès de Lenovo. Pour connaître la liste des options prises en charge, voir : https://serverproven.lenovo.com...
Page 70 Tableau 12. Emplacement du module d'alimentation flash sur la grille d'aération Emplacement 1 du module d'alimentation Flash Emplacement 3 du module d'alimentation Flash Emplacement 2 du module d'alimentation Flash Emplacement 4 du module d'alimentation Flash Procédure ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 71 Etape 1. Créez des préparations pour cette tâche. Retirez le carter du serveur. Voir « Retrait du carter du serveur » à la page 179. Etape 2. Retirez le module d'alimentation flash. Appuyez délicatement sur la patte de retenue, comme indiqué. Soulevez le module d’alimentation flash du support.
Page 72 Installez la grille d’aération. Voir « Installation d'une grille d'aération » à la page Etape 2. Acheminez le câble du module d'alimentation flash et connectez-le à l'adaptateur RAID. Figure 38. Cheminement du module d’alimentation flash ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 73 Etape 3. Installer le module d'alimentation flash. Notez l’orientation du module d’alimentation flash ; ensuite, insérez délicatement un côté du module d’alimentation flash dans la patte de retenue, comme indiqué. Appuyez sur le module d'alimentation flash de l'autre côté jusqu'à ce qu'il se mette en place.
Page 74 » à la page 65 2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. 　 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 75 Installation des pieds Suivez les instructions de la présente section pour installer les pieds. À propos de cette tâche S033 ATTENTION : Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.
Page 76 • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans les emballages ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 77 antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à la terre. • Si le serveur est dans une armoire, retirez-le de celle-ci. • Si le serveur est équipé de pieds, faites-les pivoter vers l’intérieur et installez le serveur sur le côté pour faciliter l’opération.
Page 78 2. Réinstallez la porte de sécurité. Voir « Installation de la porte de sécurité » à la page 165. 3. Terminez de remplacer les composants. Voir « Fin du remplacement des composants » à la page 182. 　 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 79 Remplacement du module d’E-S avant Suivez les instructions de la présente section pour retirer ou installer un module d’E-S avant. Retrait du module d’E-S avant Suivez les instructions de la présente section pour retirer le module d’E-S avant. À propos de cette tâche S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le...
Page 80 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 81 Attention : • Lisez « Conseils d'installation » à la page 1 « Liste de contrôle d'inspection de sécurité » à la page 2 pour vous assurer que vous travaillez en toute sécurité. • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche. Voir «...
Page 82 • Si le serveur est dans une armoire, retirez-le de celle-ci. • Si le serveur est équipé de pieds, faites-les pivoter vers l’intérieur et installez le serveur sur le côté pour faciliter l’opération. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 83 Procédure Etape 1. Créez des préparations pour cette tâche. Retirez le carter du serveur. Voir « Retrait du carter du serveur » à la page 179. Etape 2. Appuyez sur le loquet et maintenez-le en place pour libérer et retirer l’obturateur GPU FL de la grille d’aération.
Page 84 Etape 2. Alignez l’obturateur GPU FL sur l’emplacement correspondant de la grille d’aération. Etape 3. Insérez l'obturateur GPU dans la grille d'aération jusqu’à ce qu’il s’enclenche Figure 49. Installation de l’obturateur GPU FL ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 85 Une fois cette tâche terminée 1. Réinstallez le carter du serveur. Voir « Installation d’un carter de serveur » à la page 180. 2. Terminez de remplacer les composants. Voir « Fin du remplacement des composants » à la page 182.
Page 86 119. Etape 2. Débranchez tous les câbles de l’adaptateur CFF. Etape 3. Soulevez la broche de déverrouillage. Etape 4. Faites légèrement coulisser l’adaptateur CFF vers la broche, puis retirez-le délicatement du châssis. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 87 Figure 51. Retrait de l’adaptateur CFF interne Etape 5. Si nécessaire, desserrez les deux vis de l’adaptateur CFF pour le séparer de son plateau. Figure 52. Retrait de l’adaptateur CFF interne de son plateau Une fois cette tâche terminée 1. Installez une unité de remplacement. Pour plus d'informations, voir «...
Page 88 Procédure Etape 1. Alignez les trous de l’adaptateur CFF sur les trous du plateau de l’adaptateur. Ensuite, déposez l’adaptateur CFF sur le plateau, puis serrez les vis afin de fixer l’adaptateur CFF. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 89 Figure 54. Installation de l’adaptateur CFF interne sur son plateau Etape 2. Alignez les encoches du plateau sur les broches du châssis. Ensuite, déposez l’adaptateur CFF et faites-le coulisser sur un côté afin de le fixer au châssis. Figure 55. Installation de l’adaptateur CFF interne Etape 3.
Page 90 » à la page • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans les emballages ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 91 antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à la terre. • Si le serveur est dans une armoire, retirez-le de celle-ci. • Si le serveur est équipé de pieds, faites-les pivoter vers l’intérieur et installez le serveur sur le côté pour faciliter l’opération.
Page 92 Etape 1. Insérez le câble du nouveau commutateur de détection d'intrusion puis le taquet situé sur le cadre du commutateur de détection d'intrusion dans le trou correspondant du châssis. Ensuite, appuyez sur le commutateur de détection d'intrusion jusqu'à ce qu'il soit correctement positionnée. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 93 Figure 57. Installation d’un commutateur d’intrusion Etape 2. Branchez le câble du commutateur de détection d'intrusion à la carte mère. Voir « Connecteurs de la carte mère » à la page 279. Une fois cette tâche terminée 1. Réinstallez la grille d’aération. Voir «...
Page 94 Faites pivoter le côté arrière de l’unité M.2 hors de l’adaptateur d’amorçage M.2. Dégagez l’unité M.2 de l’emplacement à un angle de 30 degrés environ Figure 58. Retrait d’une unité M.2 Une fois cette tâche terminée ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 95 1. Si nécessaire, retirez l’adaptateur d’amorçage M.2. Voir « Retrait de l’adaptateur d'amorçage M.2. » à la page 2. Si nécessaire, installez la ou les unités de remplacement. Pour plus d'informations, voir « Installation d'une unité M.2 » à la page 89 3.
Page 96 　 Installation d’un adaptateur d’amorçage M.2 Suivez les instructions de la présente section pour installer un adaptateur d’amorçage M.2. À propos de cette tâche S002 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 97 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Page 98 à la terre. Remarque : L’adaptateur d’amorçage M.2 peut sembler différent des illustrations de la présente section, mais la méthode d’ajustement est la même. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 99 Procédure Etape 1. Créez des préparations pour cette tâche. Recherchez la serrure adaptée au dispositif de retenue, en fonction de la taille de l’unité M.2. Etape 2. Ajustez un dispositif de retenue sur l’adaptateur d’amorçage M.2. Pincez les deux côtés du dispositif de retenue. Faites coulisser le dispositif de retenue vers l’ouverture plus large de la serrure.
Page 100 Faites coulisser le dispositif de retenue vers l’unité M.2 afin de le fixer. Remarque : Le disque M.2 peut sembler différent des illustrations de la présente section ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 101 Figure 65. Installation d’une unité M.2 Une fois cette tâche terminée 1. Réinstallez le carter du serveur. Voir « Installation d’un carter de serveur » à la page 180. 2. Terminez de remplacer les composants. Voir « Fin du remplacement des composants » à la page 182.
Page 102 Ouvrez la patte de retenue située à chaque extrémité de l’emplacement du module de mémoire. Saisissez les deux extrémités du module de mémoire et soulevez-le délicatement de son emplacement. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 103 Figure 66. Retrait d'un module de mémoire Une fois cette tâche terminée • Installez une unité de remplacement. Pour plus d'informations, voir « Installation d'un module de mémoire » à la page • Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
Page 104 Remarque : S'il reste un espace entre le module de mémoire et les pattes de retenue, le module n'est pas correctement inséré. Dans ce cas, ouvrez les pattes de retenue, retirez le module de mémoire et réinsérez-le. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 105 Figure 67. Installation d'un module de mémoire Une fois cette tâche terminée 1. Si nécessaire, réinstallez l’assemblage de boîtier de ventilation. Voir « Installation d’un assemblage de boîtier de ventilation » à la page Remarque : Tous les modules ventilateur doivent être retirés du boîtier de ventilation lorsque vous manipulez l’assemblage de boîtier de ventilation.
Page 106 « Retrait de la grille d'aération » à la page Etape 2. Appuyez la ventouse sur le pont NVLink jusqu’à ce qu’elle adhère ; tirez ensuite la ventouse et retirez le pont NVLink des GPU. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 107 Figure 68. Retrait d’un pont NVLink Etape 3. Installez les caches NVLink. Figure 69. Installation des caches NVLink Une fois cette tâche terminée 1. Si nécessaire, installez la ou les unités de remplacement. Pour plus d'informations, voir « Installation d’un pont de liaison (pont NVLink) d’un adaptateur GPU » à la page 98 2.
Page 108 à l’électricité statique dans les emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à la terre. Procédure Etape 1. Retirez les caches NVLink. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 109 Figure 70. Retrait des caches NVLink Etape 2. Notez l’orientation de la passerelle NVLink. Ensuite, installez la passerelle NVLink comme indiqué. Figure 71. Installation d’un pont NVLink Une fois cette tâche terminée 1. Si nécessaire, réinstallez la grille d’aération. Voir «...
Page 110 Etape 2. Retirez le boîtier d'unités de disque optique. Soulevez et maintenez la patte de fixation bleue. Pendant ce temps, tirez délicatement sur le boîtier de disque optique jusqu’à ce qu’il soit entièrement hors de la baie. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 111 Figure 72. Retrait d’un boîtier de disque optique Une fois cette tâche terminée • Installez une unité de remplacement. Pour plus d'informations, voir « Installation d’un boîtier d’unités de disque dur d’extension » à la page 47 « Installation d’un boîtier de disque optique » à la page 101.
Page 112 Retrait d'un disque optique ou d'une unité de bande Suivez les instructions de la présente section pour retirer un disque optique ou une unité de bande. À propos de cette tâche ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 113 S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Page 114 » à la page 106. Pour installer un obturateur, procédez comme suit : a. Insérez l'obturateur dans la baie d'unité vide. Figure 75. Installation d’un obturateur de baie d’unité ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 115 b. Installez le cache de l’obturateur de baie d’unité sur le panneau frontal. Ensuite, installez le panneau frontal sur le châssis. Voir « Installation d’un panneau frontal » à la page Figure 76. Installation d’un cache d’obturateur de baie d’unité et d’un panneau frontal 2.
Page 116 Etape 1. Si nécessaire, retirez le capot de l'obturateur de baie d'unité à partir du panneau avant. Appuyez sur la patte du panneau avant pour libérer le capot de l'obturateur de baie d'unité. Retirez le capot de l'obturateur de l'unité de baie d'unité comme indiqué. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 117 Figure 78. Retrait du cache d’obturateur de baie d’unité Etape 2. Si nécessaire, retirez l'obturateur de l'unité de baie d'unité hors du châssis. Figure 79. Retrait d’un obturateur de baie d’unité Etape 3. Retirez le dispositif de retenue du châssis. Chapitre 1 Procédures de remplacement de matériel...
Page 118 Etape 5. Orientez l'unité de disque optique ou de bande correctement ; puis, faites-la glisser dans la baie d'unité de disque optique jusqu'à ce qu'elle s'enclenche. Figure 82. Installation d’un disque optique ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 119 Etape 6. Branchez le cordon d’alimentation et le cordon d’interface à l’arrière du disque optique ou de l’assemblage d’unité de bande. Voir « Unités de disque optique/à bande magnétique » à la page 263. Une fois cette tâche terminée 1. Réinstallez le panneau frontal. Voir «...
Page 120 Figure 83. Retrait d’un assemblage d’adaptateur de baie d’unité 5,25 pouces Etape 4. Retirez le disque optique fin de l’adaptateur. Retirez les deux vis de fixation de l'unité de disque optique fin. Faites glisser le disque optique fin de l’adaptateur. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 121 Figure 84. Retrait d’un disque optique fin de son adaptateur de baie d’unité Une fois cette tâche terminée 1. Installez une unité de remplacement. Pour plus d'informations, voir « Installer un ensemble d'adaptateur de baie de disque 5,25 pouces » à la page 112.
Page 122 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 123 S006 ATTENTION : Si des produits à laser (tels que des unités de CD, DVD ou à fibres optiques, ou des émetteurs) sont installés, prenez connaissance des informations suivantes : • Ne retirez pas les carters. En ouvrant le produit à laser, vous vous exposez au rayonnement dangereux du laser.
Page 124 Etape 3. Installez le disque optique fin dans l’adaptateur de la baie d’unité. Faites glisser le disque optique fin dans l’adaptateur de la baie d’unité. Fixez le disque optique fin avec deux vis. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 125 Figure 89. Installation d’un disque optique fin dans l’adaptateur de baie d’unité Etape 4. Maintenez l'orientation de l'assemblage d'adaptateur de baie d'unité 5,25 pouces, puis faites-le glisser dans la baie d'unité jusqu'à ce qu'il s'enclenche. Figure 90. Installation d’un assemblage de disque optique Etape 5.
Page 126 » à la page Etape 2. Appuyez sur la patte et maintenez-la en place pour libérer le support d’adaptateur PCIe du boîtier de ventilation. Ensuite, retirez le support d’adaptateur PCIe dans le sens indiqué. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 127 Figure 91. Retrait d’un support d’adaptateur PCIe Une fois cette tâche terminée 1. Si nécessaire, installez la ou les unités de remplacement. Pour plus d'informations, voir « Installation d’un support d’adaptateur PCIe FL » à la page 117 2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
Page 128 6. Réinstallez le carter du serveur. Voir « Installation d’un carter de serveur » à la page 180. 7. Terminez de remplacer les composants. Voir « Fin du remplacement des composants » à la page 182. 　 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 129 Les instructions de la présente section vous permettent de retirer ou d’installer un adaptateur PCIe demi- longueur et pleine longueur. ThinkSystem ST650 V3 est doté de neuf emplacements PCIe. Suivant vos besoins, vous pouvez installer un adaptateur PCIe pour obtenir la fonction correspondante, ou, si nécessaire, vous pouvez retirer l’adaptateur.
Page 130 PCIe. 2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. 　 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 131 Installation d’un adaptateur PCIe HL Suivez les instructions de la présente section pour installer un adaptateur PCIe demi-longueur (HL). À propos de cette tâche S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité.
Page 132 7. Autres adaptateurs Ethernet : Emplacement 9 >> 2 >> 3 >> 4 8. Autres adaptateurs RAID externes, HBA et adaptateurs Ethernet dotés d’une priorité inférieure : Emplacement 9 >> 1 >> 2 >> 3 >> 4 　 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 133 Règles d’installation PCIe avec deux processeurs Règles et priorité pour les emplacements PCIe avec deux processeurs Lorsque deux processeurs sont installés, les 9 emplacements PCIe sont pris en charge. Liste établie en fonction de la priorité : 1. GPU double largeur, FH/FL : Emplacement 1 >>...
Page 134 3. Les GPU actifs peuvent être installés dans les emplacements PCIe 1, 3, 5 et 7. Les GPU ThinkSystem NVIDIA A2/ L4 peuvent être installés dans les emplacements PCIe 1 à 8. 4. ThinkSystem ST650 V3 ne prend pas en charge la combinaison de GPU entre les emplacements PCIe 1 et 4 ou entre les emplacements 5 et 8.
Page 135 Etape 3. Installez l'adaptateur PCIe. Remarques : • Vérifiez que le dispositif de retenue de l’adaptateur PCIe est en position ouverte. Alignez l'adaptateur PCIe sur l'emplacement PCIe ; ensuite, appuyez doucement sur les deux extrémités de l'adaptateur PCIe jusqu'à ce qu'il soit fixé correctement dans l'emplacement PCIe.
Page 136 « Retrait d’un pont de liaison (NVLink) d’un adaptateur GPU » à la page Etape 2. Repérez l’adaptateur GPU pleine longueur qui doit être retiré. Etape 3. Retirez l’adaptateur GPU FL. Ouvrez le dispositif de retenue de l'adaptateur PCIe. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 137 Saisissez les bords de l’adaptateur GPU FL et retirez-le délicatement de l’emplacement PCIe. Débranchez le cordon d’alimentation de l’adaptateur GPU FL. Figure 95. Retrait d’un adaptateur GPU FL Une fois cette tâche terminée 1. Si nécessaire, installez la ou les unités de remplacement. Pour plus d'informations, voir «...
Page 138 Etape 2. Si nécessaire, acheminez le câble d’alimentation de l’adaptateur GPU FL. Retirez tous les modules ventilateur et les obturateurs de ventilateur. Voir « Retrait d'un module ventilateur » à la page ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 139 Attention : Tous les modules ventilateur doivent être retirés du boîtier de ventilation lorsque vous manipulez l’assemblage de boîtier de ventilation. Retirez l'assemblage du boîtier de ventilation. Voir « Retrait de l'assemblage du boîtier de ventilation » à la page Connectez le câble d’alimentation au tableau de distribution, puis, acheminez le câble d’alimentation et fixez-le sous le clip.
Page 140 Retirez tous les adaptateurs GPU pleine longueur, le cas échéant. Voir « Retrait d’un adaptateur GPU FL » à la page 126. Retirez tous les modules ventilateur et les obturateurs de ventilateur. Voir « Retrait d'un module ventilateur » à la page ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 141 Attention : Tous les modules ventilateur doivent être retirés du boîtier de ventilation lorsque vous manipulez l’assemblage de boîtier de ventilation. Retirez l'assemblage du boîtier de ventilation. Voir « Retrait de l'assemblage du boîtier de ventilation » à la page Retirez tous les adaptateurs PCIe.
Page 142 Vérifiez que les taquets du châssis sont insérés dans les trous correspondants du tableau de distribution ; ensuite, faites glisser ce dernier vers l'avant du serveur. Serrez les trois vis pour fixer le tableau de distribution dans le châssis. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 143 Figure 98. Installation du tableau de distribution Etape 2. Connectez les câbles au connecteur de signal du tableau de distribution et au connecteur d’alimentation principale du tableau de distribution. Voir Chapitre 2 « Cheminement interne des câbles » à la page 185.
Page 144 Si nécessaire, retirez tous les modules d’alimentation flash. Voir « Retrait d'un module d'alimentation flash » à la page Retirez la grille d’aération. Voir « Retrait de la grille d'aération » à la page ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 145 Retirez tous les adaptateurs GPU pleine longueur, le cas échéant. Voir « Retrait d’un adaptateur GPU FL » à la page 126. Retirez tous les modules ventilateur et les obturateurs de ventilateur. Voir « Retrait d'un module ventilateur » à la page Attention : Tous les modules ventilateur doivent être retirés du boîtier de ventilation lorsque vous manipulez l’assemblage de boîtier de ventilation.
Page 146 à la terre. Procédure Etape 1. Insérez le cache du tableau de distribution, comme indiqué. Etape 2. Serrez la vis imperdable afin de fixer le cache du tableau de distribution. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 147 Figure 100. Installation d’un cache de tableau de distribution Une fois cette tâche terminée 1. Réinstallez la carte mère. Voir « Installation d'une carte mère (technicien qualifié uniquement) » à la page 170. 2. Si nécessaire, réinstallez les adaptateurs PCIe. Voir «...
Page 148 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. S033 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 149 ATTENTION : Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux. S035 ATTENTION : N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité...
Page 150 Etape 1. Repérez le bloc d’alimentation à l’arrière du serveur. Ensuite, débranchez le cordon d’alimentation du bloc d’alimentation. Etape 2. Retirer le bloc d’alimentation. Appuyez et maintenez la patte de déverrouillage dans la direction indiquée. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 151 Tirez en même temps et avec précaution sur la poignée pour faire coulisser le bloc d’alimentation hors du châssis. Figure 102. Retrait d’un bloc d’alimentation ou d’un obturateur PSU Une fois cette tâche terminée 1. Installez une unité de remplacement ou un obturateur, voir «...
Page 152 S035 ATTENTION : N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 153 • Vérifiez que les périphériques qui doivent être installés sont pris en charge. Pour obtenir la liste des périphériques en option pris en charge par le serveur, accédez à : https://serverproven.lenovo.com ATTENTION : 1. L’alimentation en courant continu de 240 V (plage d’entrée : 180 à 300 V en courant continu) est prise en charge en Chine continentale UNIQUEMENT.
Page 154 Etape 2. Notez l’orientation du bloc d’alimentation, puis, faites-le coulisser dans le châssis jusqu’à ce qu’il s’enclenche. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 155 Attention : Avant de réutiliser un processeur ou un dissipateur thermique, assurez-vous d’utiliser un tampon de nettoyage à l’alcool et de la pâte thermoconductrice agréés par Lenovo. Important : Le processeur dans votre serveur peut réguler sa puissance en réponse à des paramètres thermiques, en réduisant temporairement la vitesse afin de réduire la dissipation thermique.
Page 156 Retirez et installez un seul module de processeur-dissipateur thermique à la fois. Si la carte mère prend en charge plusieurs processeurs, installez les modules de processeur-dissipateur thermique en commençant par le premier socket de processeur. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 157 Figure 105. Emplacements du processeur sur la carte mère Remarque : Le dissipateur thermique, processeur et support du processeur peut sembler différent des illustrations de la présente section. La figure ci-dessous présente les principaux composants du module de processeur-dissipateur thermique. Chapitre 1 Procédures de remplacement de matériel...
Page 158 Si nécessaire, retirez tous les modules d’alimentation flash. Voir « Retrait d'un module d'alimentation flash » à la page Retirez la grille d’aération. Voir « Retrait de la grille d'aération » à la page ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 159 Etape 2. Retirez le module de processeur-dissipateur thermique de la carte mère. Desserrez complètement les douilles Torx T30 sur le module de processeur-dissipateur thermique comme indiqué dans la séquence de retrait sur l'étiquette du dissipateur thermique. Faites pivoter les crochets du câble anti-inclinaison vers l’intérieur. Soulevez soigneusement le module de processeur-dissipateur thermique du connecteur de processeur.
Page 160 Sans poser le processeur, essuyez la pâte thermoconductrice sur le dessus du processeur avec un chiffon doux imbibé d'alcool. Ensuite, posez le processeur sur une surface antistatique avec le côté en contact avec le processeur vers le haut. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 161 Figure 108. Séparation d’un processeur du support et du dissipateur thermique Remarque : Ne touchez pas les contacts du processeur. Etape 2. Dissocier le support du processeur du dissipateur thermique Dégagez les pattes de retenue du dissipateur thermique. Soulevez le support du processeur du dissipateur thermique. Essuyez la pâte thermoconductrice sous le dissipateur thermique avec un chiffon doux imbibé...
Page 162 • Retirez et installez un seul module de processeur-dissipateur thermique à la fois. Si la carte mère prend en charge plusieurs processeurs, installez les modules de processeur-dissipateur thermique en commençant par le premier socket de processeur. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 163 à jour le microprogramme du système au niveau le plus récent. Voir « Mise à jour du microprogramme » dans le Guide d’utilisation de ThinkSystem ST650 V3. La figure ci-dessous présente les principaux composants du module de processeur-dissipateur thermique.
Page 164 • Reportez-vous à « Mise à jour du microprogramme » dans le Guide d’utilisation ou le Guide de configuration système pour plus d’informations sur les outils de mise à jour du microprogramme. Procédure ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 165 Etape 1. Lorsque vous remplacez un processeur et réutilisez le dissipateur thermique : Retirez l'étiquette d'identification de processeur du dissipateur thermique et remplacez-la par la nouvelle étiquette fournie avec le processeur de remplacement. S’il reste de la pâte thermoconductrice sur le dissipateur thermique, essuyez-la en partant du bas du dissipateur thermique avec un chiffon imbibé...
Page 166 Remarque : Assurez-vous que l'alcool est correctement évaporé avant d'appliquer une nouvelle pâte thermoconductrice. Appliquez la pâte thermoconductrice sur le dessus du processeur avec une seringue en formant quatre points régulièrement espacés, chaque point consistant en 0,1 ml de pâte thermoconductrice. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 167 Figure 113. Application de pâte thermoconductrice avec processeur dans le plateau d’expédition Etape 4. Assemblez le processeur-dissipateur thermique. Alignez la marque triangulaire sur l’étiquette du dissipateur thermique avec celle qui se trouve sur le support du processeur et sur le processeur. Installez le dissipateur thermique sur le support du processeur.
Page 168 épaulée située sous le dissipateur thermique et le connecteur de processeur. (Pour référence, le couple requis pour serrer les attaches imperdables au maximum est de 1,1 newton-mètres, 10 pouces-livres). ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 169 Figure 115. Installation d’un module de processeur-dissipateur thermique standard Une fois cette tâche terminée 1. Réinstallez la grille d’aération. Voir « Installation d'une grille d'aération » à la page 2. Si nécessaire, réinstallez tous les modules d’alimentation flash. Voir « Installation d'un support de module d'alimentation Flash »...
Page 170 « Retrait d’un adaptateur PCIe HL » à la page 119. Etape 2. Desserrez les deux vis du module de microprogramme et de sécurité RoT. Ensuite, soulevez le module RoT du châssis. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 171 Figure 116. Retrait du module de microprogramme et de sécurité RoT Une fois cette tâche terminée 1. Si nécessaire, installez la ou les unités de remplacement. Pour plus d'informations, voir « Installation du module de microprogramme et de sécurité RoT » à la page 161.
Page 172 8. Réinstallez le carter du serveur. Voir « Installation d’un carter de serveur » à la page 180. 9. Terminez de remplacer les composants. Voir « Fin du remplacement des composants » à la page 182. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 173 OneCli.exe config set TrustedComputingGroup.HideTPMfromOS "No" --imm <userid>:<password>@<ip_address> --override Exemple : Mise à jour du microprogramme TPM En option, il est possible de mettre à jour le microprogramme du TPM à l’aide de Lenovo XClarity Essentials OneCLI. Chapitre 1 Procédures de remplacement de matériel...
Page 174 1. Démarrez le serveur et appuyez sur la touche spécifiée dans les instructions à l’écran pour afficher l’interface Lenovo XClarity Provisioning Manager. (Pour plus de détails, consultez la section « Démarrage » de la documentation LXPM compatible avec votre serveur à l’adresse https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html...
Page 175 • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans les emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à...
Page 176 Retrait de la carte mère (technicien qualifié uniquement) Suivez les instructions de la présente section pour retirer une carte mère. Important : Cette tâche doit être réalisée par des techniciens qualifiés. À propos de cette tâche S002 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 177 Enregistrez toutes les informations de configuration système, telles que les adresses IP de Lenovo XClarity Controller, les données techniques essentielles, le type de machine, le numéro de modèle, le numéro de série du serveur, son identificateur unique universel et son étiquette d'inventaire.
Page 178 Figure 120. Retrait des vis de la carte mère Etape 3. Déplacez la carte mère vers l'avant du serveur. Assurez-vous que les connecteurs arrière de la carte mère sont bien désengagés des trous correspondants du panneau arrière. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 179 Figure 121. Retrait de la carte mère du châssis Etape 4. Saisissez les pistons et retirez la carte mère dans le sens indiqué. Figure 122. Retrait d’une carte mère Etape 5. Posez l'ancienne carte mère sur une surface propre et plane antistatique. Une fois cette tâche terminée •...
Page 180 à la terre. Procédure Etape 1. Tenez la carte mère par les pistons et abaissez-la délicatement dans le châssis, comme indiqué. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 181 Figure 123. Installation d'une carte mère Etape 2. Déplacez la carte mère vers l'arrière du serveur. Assurez-vous que les connecteurs arrière de la nouvelle carte mère sont bien insérés dans les trous correspondants du panneau arrière. Figure 124. Installation de la carte mère dans le châssis Etape 3.
Page 182 « Fin du remplacement des composants » à la page 182. 14. Mettez à jour les données techniques essentielles (VPD). Voir « Mise à jour des données techniques essentielles (VPD) » à la page 173. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 183 Pour obtenir le numéro du type de machine et le numéro de série indiqués sur l’étiquette d’identification, reportez-vous à la section « Identification du serveur et accès à Lenovo XClarity Controller » dans le Guide d’utilisation ou le Guide de configuration système.
Page 184 1. Démarrez le serveur et appuyez sur la touche spécifiée dans les instructions à l’écran pour afficher l’interface Lenovo XClarity Provisioning Manager. (Pour plus de détails, consultez la section « Démarrage » de la documentation LXPM compatible avec votre serveur à l’adresse https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html...
Page 185 Pour télécharger Lenovo XClarity Essentials OneCLI, accédez au site suivant : https://datacentersupport.lenovo.com/solutions/HT116433 2. Exécutez la commande suivante pour activer l'amorçage sécurisé : OneCli.exe config set SecureBootConfiguration.SecureBootSetting Enabled --bmc <userid>:<password>@<ip_ address> où : – <userid>:<password> correspond aux données d'identification utilisés pour accéder au BMC (interfaceLenovo XClarity Controller) de votre serveur.
Page 186 　 Installation d'un obturateur T4 Suivez les instructions de la présente section pour installer un obturateur T4. À propos de cette tâche ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 187 S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps. S033 ATTENTION : Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.
Page 188 1. Réinstallez le carter du serveur. Voir « Installation d’un carter de serveur » à la page 180. 2. Terminez de remplacer les composants. Voir « Fin du remplacement des composants » à la page 182. 　 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 189 Remplacement d'un carter de serveur Suivez les instructions de la présente section pour retirer ou installer un carter de serveur. Retrait du carter du serveur Suivez les instructions de la présente section pour retirer un carter du serveur. À propos de cette tâche S014 ATTENTION : Des niveaux dangereux de tension, courant et électricité...
Page 190 　 Installation d’un carter de serveur Suivez les instructions de la présente section pour installer un carter de serveur. À propos de cette tâche S014 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 191 ATTENTION : Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l'étiquette est apposée. S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.
Page 192 2. Acheminez et fixez correctement les câbles du serveur. Consultez les informations relatives à la connexion et au cheminement des câbles pour chaque composant. 3. Si vous avez retiré la grille d’aération, réinstallez-la. Voir « Installation d'une grille d'aération » à la page ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 193 • Téléchargez et installez la version la plus récente des pilotes de périphérique : http:// datacentersupport.lenovo.com • Mettez à jour le microprogramme du système. Voir « Mise à jour du microprogramme » dans le Guide d’utilisation ou le Guide de configuration système.
Page 194 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 195 Si vous ne le faites pas, le retrait des câbles endommagera les connecteurs de câble de la carte mère, qui sont fragiles. S’ils sont endommagés, vous devrez peut-être remplacer la carte mère. © Copyright Lenovo 2023...
Page 196 Connecteur d'interface M.2 Connecteur RAID CFF Connecteur SATA 4-7 Connecteur PCIe 3 Connecteur SATA 0-3 Connecteur PCIe 4 Connecteur USB interne 2 Connecteur d’alimentation 2 de la carte mère Connecteur USB interne 1 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 197 Connecteurs du tableau de distribution Consultez cette section pour localiser les connecteurs présents sur le tableau de distribution. Figure 132. Connecteurs du tableau de distribution Connecteur latéral du PDB Connecteur d’alimentation du fond de panier 3 Connecteur d’alimentation principale 1 Connecteur d’alimentation du fond de panier 2 Connecteur d’alimentation GPU 1 Connecteur d’alimentation du fond de panier 1...
Page 198 Connecteurs de l’adaptateur RAID CFF interne Parcourez la présente rubrique pour localiser les connecteurs présents sur l’adaptateur RAID CFF interne. Figure 133. Connecteurs sur l’adaptateur RAID CFF interne Connecteur d’alimentation Connecteur d’interface Connecteur de bande latérale ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 199 Connecteurs de fond de panier d'unité Reportez-vous à la section pour identifier le fond de panier d’unité. Fonds de panier d'unité 3,5 pouces Parcourez la présente rubrique pour localiser les connecteurs présents sur les fonds de panier d’unité 3,5 pouces. Fond de panier 4 baies SAS/SATA 3,5 pouces Connecteur d'alimentation connecteur SAS/SATA...
Page 200 Fond de panier 8 baies SAS/SATA/NVMe et NVMe 2,5 pouces connecteur NVMe 6-7 Connecteur NVMe 4-5 Connecteur SAS/SATA Connecteur d'alimentation Connecteur NVMe 2–3 Connecteur NVMe 0–1 Figure 137. Connecteurs de fond de panier 8 baies SAS/SATA/ NVMe et NVMe 2,5 pouces ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 201 Cheminement des câbles d’unité 3,5 pouces Parcourez la présente rubrique pour en savoir plus sur le cheminement des câbles pour les modèles de serveur dotés de fonds de panier d’unité 3,5 pouces. Effectuez le cheminement suivant pour les câbles d’alimentation qui correspondent aux fonds de panier installés dans le système.
Page 202 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 203 Combinaisons SAS/SATA pures Tableau 17. Combinaisons de cheminement des câbles SAS/SATA pures pour des unités 3,5 pouces Fond de panier 1 Fond de panier 1, 2 Fond de panier 1, 2, 3 Fond de panier 1, 2, 3, (sans unité de bande/ ODD) Fond de (ODD/...
Page 204 « VROC (fond de panier 4/fond de • « VROC (fond de panier 2, 3/fond de panier 2, 3, 4) » à la panier 3/fond de panier 3, 4) » à la page page 202 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 205 Combinaisons mixtes Tableau 19. Combinaisons de cheminement des câbles mixtes pour des unités 3,5 pouces Fond de Fond de Fond de Fond de Fond de Fond de Fond de panier 1, 2, 4 panier 1, 2, 3 panier 1, 2, 4 panier 1, 2, 3 panier 1, 2, panier 1, 2,...
Page 206 C0 C1, RAID 8i/16i matériel SAS/SATA (vide) (vide) Fond de panier 2 : SAS/SATA SAS/SATA, fond de panier 2 Fond de panier 1 : SAS/SATA, fond de panier 1 C0 C1, RAID 8i/16i matériel SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 207 RAID logiciel (fond de panier 1/fond de panier 1, 2) Tableau 21. Cheminement des câbles d’unité 3,5 pouces - RAID logiciel intégré (fond de panier 1/fond de panier 1, Vers Fonds de panier (vide) (vide) (vide) Non disponible Non disponible Fond de panier 1 : SAS/SATA, fond de panier 1 SATA 0-3, carte mère...
Page 208 C0 C1, RAID 8i matériel SAS/SATA, fond de panier 3 SAS/SATA SAS/SATA, fond de panier 2 Fond de panier 1 : SAS/SATA, fond de panier 1 C0 C1, RAID 8i matériel SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 209 16i matériel (fond de panier 1, 2, 3/fond de panier 1, 2, 3, 4) Tableau 23. Cheminement des câbles d’unité 3,5 pouces - RAID 16i matériel (fond de panier 1, 2, 3/fond de panier 1, 2, 3, 4) Vers Fonds de panier (vide) Fond de panier 3 : SAS/SATA...
Page 210 C3, RAID CFF SAS/SATA, fond de panier 3 SAS/SATA C2, RAID CFF SAS/SATA, fond de panier 2 C1, RAID CFF Fond de panier 1 : SAS/SATA, fond de panier 1 C0, RAID CFF SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 211 Combinaisons NVMe pures Parcourez la présente rubrique pour localiser la combinaison avec des fonds de panier d’unité NVMe. Fond de panier 4/fond de panier 3/fond de panier 3, 4 VROC (fond de panier 4/fond de panier 3/fond de panier 3, 4) Tableau 25.
Page 212 PCIe 6, carte mère NVMe 2-3, fond de panier 3 (vide) PCIe 4, carte mère NVMe 0-1, fond de panier 2 PCIe 3, carte mère NVMe 2-3, fond de panier 2 Non disponible Non disponible ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 213 VROC (fond de panier 1, 2, 3/fond de panier 1, 2, 3, 4) Tableau 27. Cheminement des câbles d’unité 3,5 pouces - VROC (fond de panier 1, 2, 3/fond de panier 1, 2, 3, 4) Vers Fonds de panier Non disponible Non disponible (vide) PCIe 5, carte mère...
Page 214 NVMe 2-3, fond de panier 4 PCIe 2, carte mère NVMe Non disponible Non disponible (vide) Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 215 Tableau 28. Cheminement des câbles d’unité 3,5 pouces - Logiciel intégré (fond de panier 1, 2) ; VROC (fond de panier 4) (suite) Vers Fonds de panier Fond de panier 4 : NVMe (vide) Fond de panier 2 : SAS/SATA SAS/SATA, fond de panier 2 SATA 4-7, carte mère Fond de panier 1 :...
Page 216 Fond de panier 3 : PCIe 6, carte mère NVMe 2-3, fond de panier 3 NVMe Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 217 Tableau 29. Cheminement des câbles d’unité 3,5 pouces - Logiciel intégré (fond de panier 1, 2) ; VROC (fond de panier 3) (suite) Vers Fonds de panier (vide) Fond de panier 3 : NVMe Fond de panier 2 : SAS/SATA SAS/SATA, fond de panier 2 SATA 4-7, carte mère Fond de panier 1 :...
Page 218 Fond de panier 3 : PCIe 6, carte mère NVMe 2-3, fond de panier 3 NVMe Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 219 Tableau 30. Cheminement des câbles d’unité 3,5 pouces - 8i (fond de panier 1, 2) ; VROC (fond de panier 3) (suite) Vers Fonds de panier (vide) Fond de panier 3 : NVMe Fond de panier 2 : SAS/SATA SAS/SATA, fond de panier 2 Fond de panier 1 : SAS/SATA, fond de panier 1 C0 C1, RAID 8i matériel...
Page 220 Fond de panier 4 : NVMe (vide) Fond de panier 2 : SAS/SATA SAS/SATA, fond de panier 2 Fond de panier 1 : SAS/SATA, fond de panier 1 C0 C1, RAID 8i matériel SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 221 8i (fond de panier 1, 2, 3) ; VROC (fond de panier 3) Tableau 32. Cheminement des câbles d’unité 3,5 pouces - 8i (fond de panier 1, 2, 3) ; VROC (fond de panier 3) Unités NVMe Vers Fonds de panier Non disponible Non disponible (vide)
Page 222 C0 C1, RAID 8i matériel SAS/SATA, fond de panier 3 SAS/SATA SAS/SATA, fond de panier 2 Fond de panier 1 : SAS/SATA, fond de panier 1 C0 C1, RAID 8i matériel SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 223 8i (fond de panier 1, 2, 4) ; VROC (fond de panier 4) Tableau 33. Cheminement des câbles d’unité 3,5 pouces - 8i (fond de panier 1, 2, 4) ; VROC (fond de panier 4) Unités NVMe Vers Fonds de panier PCIe 1, carte mère NVMe 0-1, fond de panier 4 Fond de panier 4 :...
Page 224 C0 C1, RAID 8i matériel SAS/SATA NA (à contenir dans le clip de câble) SAS/SATA, fond de panier 2 Fond de panier 1 : SAS/SATA, fond de panier 1 C0 C1, RAID 8i matériel SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 225 8i (fond de panier 1) ; VROC (fond de panier 2, 3, 4) Tableau 34. Cheminement des câbles d’unité 3,5 pouces - 8i (fond de panier 1) ; VROC (fond de panier 2, 3, 4) Unités NVMe Vers Fonds de panier NVMe 0-1, fond de panier 4 PCIe 1, carte mère Fond de panier 4 : NVMe...
Page 226 Fond de panier 3 : PCIe 6, carte mère NVMe 2-3, fond de panier 3 SAS/SATA/NVMe Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 227 Tableau 35. Cheminement des câbles d’unité 3,5 pouces - 16i (fond de panier 1, 2, 3) ; VROC (fond de panier 3) (suite) Vers Fonds de panier (vide) Fond de panier 3 : SAS/SATA/NVMe Fond de panier 2 : NA (à contenir dans le clip de câble) C2 C3, RAID 16i matériel SAS/SATA, fond de panier 3 SAS/SATA...
Page 228 PCIe 2, carte mère NVMe 2-3, fond de panier 4 SAS/SATA/NVMe Non disponible Non disponible (vide) Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 229 Tableau 36. Cheminement des câbles d’unité 3,5 pouces - 16i (fond de panier 1, 2, 4) ; VROC (fond de panier 4) (suite) Vers Fonds de panier Fond de panier 4 : SAS/SATA/NVMe (vide) Fond de panier 2 : SAS/SATA, fond de panier 4 C2 C3, RAID 16i matériel SAS/SATA NA (à...
Page 230 NVMe 2-3, fond de panier 4 Fond de panier 3 : SAS/ Non disponible Non disponible SATA Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 231 Tableau 37. Cheminement des câbles d’unité 3,5 pouces - 16i (fond de panier 1, 2, 3) ; VROC (fond de panier 4) (suite) Vers Fonds de panier Fond de panier 4 : NVMe Fond de panier 3 : SAS/ SATA Fond de panier 2 : SAS/ NA (à...
Page 232 NVMe 2-3, fond de panier 4 SATA/NVMe Non disponible Non disponible Fond de panier 3 : SAS/ SATA Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 233 Tableau 38. Cheminement des câbles d’unité 3,5 pouces - 16i (fond de panier 1, 2, 3, 4) ; VROC (fond de panier 4) (suite) Vers Fonds de panier Fond de panier 4 : SAS/ SATA/NVMe Fond de panier 3 : SAS/ SATA Fond de panier 2 : SAS/ SAS/SATA, fond de panier 4...
Page 234 PCIe 2, carte mère NVMe 2-3, fond de panier 4 SATA/NVMe Non disponible Non disponible (vide) Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 235 Tableau 39. Cheminement des câbles d’unité 3,5 pouces - CFF (fond de panier 1, 2, 4) ; VROC (fond de panier 4) (suite) Vers Fonds de panier Connecteur d’interface, Fond de panier 4 : SAS/ PCIe 3 ou PCIe 2, carte mère SATA/NVMe Connecteur non applicable à...
Page 236 Fond de panier 3 : SAS/ PCIe 6, carte mère NVMe 2-3, fond de panier 3 SATA/NVMe Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 237 Tableau 40. Cheminement des câbles d’unité 3,5 pouces - CFF (fond de panier 1, 2, 3) ; VROC (fond de panier 3) (suite) Vers Fonds de panier Connecteur d’interface, (vide) PCIe 3 ou PCIe 2, carte mère Fond de panier 3 : SAS/ Connecteur non applicable à...
Page 238 NVMe 2-3, fond de panier 4 SATA/NVMe Non disponible Non disponible Fond de panier 3 : SAS/ SATA Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 239 Tableau 41. Cheminement des câbles d’unité 3,5 pouces - CFF (fond de panier 1, 2, 3) ; VROC (fond de panier 4) (suite) Vers Fonds de panier Connecteur d’interface, Fond de panier 4 : NVMe PCIe 3 ou PCIe 2, carte mère Fond de panier 3 : SAS/ Connecteur non applicable à...
Page 240 NVMe 2-3, fond de panier 4 SATA/NVMe Non disponible Non disponible Fond de panier 3 : SAS/ SATA Fond de panier 2 : SAS/ SATA Fond de panier 1 : SAS/ SATA Unités SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 241 Tableau 42. Cheminement des câbles d’unité 3,5 pouces - CFF (fond de panier 1, 2, 3, 4) ; VROC (fond de panier 4) (suite) Vers Fonds de panier Fond de panier 4 : SAS/ Connecteur d’interface, SATA/NVMe PCIe 3 ou PCIe 2, carte mère Fond de panier 3 : SAS/ Connecteur...
Page 242 « Combinaisons NVMe pures » à la page 233 • « Combinaisons mixtes » à la page 234 Remarque : Selon les modèles, le serveur prend en charge jusqu’à trois fonds de panier NVMe 2,5 pouces. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 243 Combinaisons SAS/SATA pures Tableau 44. Combinaisons de cheminement des câbles SAS/SATA pures pour des unités 2,5 pouces Fond de panier 1 Fond de panier 1, 2 Fond de panier 1, 2, 3 Fond de panier 1, 2, 3, Fond de SAS/ panier 4 SATA...
Page 244 4) » à la page 258 • « 16i (fond de panier 1, 2) ; CFF (fond de panier 3, 4) ; VROC (fond panier 4) » à la page 259 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 245 Combinaisons SAS/SATA Parcourez la présente rubrique pour localiser la combinaison avec des fonds de panier d’unité SAS/SATA. Fond de panier 1/fond de panier 1, 2 RAID logiciel (fond de panier 1) Tableau 47. Cheminement des câbles d’unité 2,5 pouces- RAID logiciel intégré (fond de panier 1) Vers Fonds de panier (vide)
Page 246 Tableau 48. Cheminement des câbles d’unité 2,5 pouces - RAID 8i/16i matériel (fond de panier 1) Vers Fonds de panier (vide) (vide) C0, RAID 8i/16i matériel SAS/SATA, fond de panier 1 (vide) Fond de panier 1 : SAS/ SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 247 8i matériel ; 8i (fond de panier 1, 2) Tableau 49. Cheminement des câbles d’unité 2,5 pouces - RAID 8i matériel ; 8i (fond de panier 1, 2) Vers Fonds de panier (vide) (vide) Non disponible Non disponible Fond de panier 2 : SAS/ C0, RAID 8i matériel SAS/SATA, fond de panier 2 SATA...
Page 248 Fond de panier 2 : SAS/ SAS/SATA, fond de panier 2 C1, RAID 16i matériel SATA C0, RAID 16i matériel SAS/SATA, fond de panier 1 Fond de panier 1 : SAS/ SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 249 CFF (fond de panier 1/fond de panier 1, 2) Tableau 51. Cheminement des câbles d’unité 2,5 pouces- RAID CFF interne (fond de panier 1/fond de panier 1, 2) Vers Fonds de panier PCIe 3 ou PCIe 2, carte mère (vide) non applicable à...
Page 250 SAS/SATA, fond de panier 2 C0, RAID 8i matériel Fond de panier 2 : SAS/ C0, RAID 8i matériel SAS/SATA, fond de panier 1 SATA Fond de panier 1 : SAS/ SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 251 16i matériel ; 16i (fond de panier 1, 2, 3, 4) Tableau 53. Cheminement des câbles d’unité 2,5 pouces - RAID matériel 16i ; 16i Vers Fonds de panier Fond de panier 4 : SAS/ SATA Fond de panier 3 : SAS/ C1, RAID 16i matériel SAS/SATA, fond de panier 4 C0, RAID 16i matériel...
Page 252 SAS/SATA, fond de panier 2 C1, RAID 16i matériel Fond de panier 2 : SAS/ C0, RAID 16i matériel SAS/SATA, fond de panier 1 SATA Fond de panier 1 : SAS/ SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 253 RAID 32i matériel (fond de panier 1, 2, 3/fond de panier 1, 2, 3, 4) Tableau 55. Cheminement des câbles d’unité 2,5 pouces - RAID 32i matériel (fond de panier 1, 2, 3/fond de panier 1, 2, 3, 4) Vers Fonds de panier (vide) Fond de panier 3 : SAS/...
Page 254 C2 et C3, RAID CFF SATA SAS/SATA, fond de panier 2 C0 et C1, RAID CFF Fond de panier 1 : SAS/ SAS/SATA, fond de panier 1 C1, RAID 16i matériel SATA C0, RAID 16i matériel ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 255 Combinaisons NVMe pures Parcourez la présente rubrique pour localiser la combinaison avec des fonds de panier d’unité NVMe. VROC (fond de panier 4) Tableau 57. Cheminement des câbles d’unité 2,5 pouces - VROC (fond de panier 4) Vers Fonds de panier PCIe 1, carte mère NVMe 0-1, fond de panier 4 Fond de panier 4 :...
Page 256 (vide) PCIe 3, carte mère NVMe 2-3, fond de panier 3 (vide) C0, resynchroniseur NVMe 4-5, fond de panier 3 C1, resynchroniseur NVMe 6-7, fond de panier 3 Non disponible Non disponible ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 257 Fond de panier 2, 3, 4 VROC (fond de panier 2, 3, 4) Tableau 59. Cheminement des câbles d’unité 3,5 pouces - VROC (fond de panier 2, 3, 4) Vers Fonds de panier PCIe 1, carte mère NVMe 0-1, fond de panier 4 Fond de panier 4 : PCIe 2, carte mère NVMe 2-3, fond de panier 4...
Page 258 PCIe 5, carte mère NVMe 4-5, fond de panier 4 (vide) PCIe 6, carte mère NVMe 6-7, fond de panier 4 (vide) C0, RAID 8i matériel SAS/SATA, fond de panier 4 (vide) ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 259 Fond de panier 3, 4 8i (fond de panier 3) ; VROC (fond de panier 3, 4) Tableau 61. Cheminement des câbles d’unité 2,5 pouces - 8i (fond de panier 3) ; VROC (fond de panier 3, 4) Vers Fonds de panier PCIe 1, carte mère NVMe 0-1, fond de panier 4 NVMe 2-3, fond de panier 4...
Page 260 PCIe 6, carte mère (vide) C0, RAID 8i matériel SAS/SATA, fond de panier 4 (vide) Non disponible Non disponible Fond de panier 1 : SAS/SATA C0, RAID 8i matériel SAS/SATA, fond de panier 1 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 261 16i (fond de panier 1, 4) ; VROC (fond de panier 4) Tableau 63. Cheminement des câbles d’unité 2,5 pouces - 16i (fond de panier 1, 4) ; VROC (fond de panier 4) Vers Fonds de panier NVMe 0-1, fond de panier 4 PCIe 1, carte mère Fond de panier 4 : SAS/SATA/ PCIe 2, carte mère...
Page 262 C1, resynchroniseur NVMe 2-3, fond de panier 2 C0, resynchroniseur NVMe 4-5, fond de panier 2 NVMe 6-7, fond de panier 2 C1, resynchroniseur C0, RAID 8i matériel SAS/SATA, fond de panier 2 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 263 Fond de panier 1, 2, 4 16i (fond de panier 1, 2) ; 8i (fond de panier 4) ; VROC (fond de panier 4) Tableau 65. Cheminement des câbles d’unité 2,5 pouces - 16i (fond de panier 1, 2) ; 8i (fond de panier 4) ; VROC (fond de panier 4) Vers Fonds de panier...
Page 264 SAS/SATA, fond de panier 4 Fond de panier 2 : SAS/SATA SAS/SATA, fond de panier 2 C0, RAID 8i matériel Fond de panier 1 : SAS/SATA C0, RAID 8i matériel SAS/SATA, fond de panier 1 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 265 32i (fond de panier 1, 2, 4) ; VROC (fond de panier 4) Tableau 67. Cheminement des câbles d’unité 2,5 pouces - 32i (fond de panier 1, 2, 4) ; VROC (fond de panier 4) Unités NVMe Vers Fonds de panier Fond de panier 4 : SAS/SATA/ NVMe 0-1, fond de panier 4 PCIe 1, carte mère...
Page 266 Fond de panier 3 : SAS/SATA SAS/SATA, fond de panier 2 C1, RAID 16i matériel Fond de panier 2 : SAS/SATA C0, RAID 16i matériel SAS/SATA, fond de panier 1 Fond de panier 1 : SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 267 16i (fond de panier 1, 2) ; 16i (fond de panier 3, 4) ; VROC (fond de panier 4) Tableau 69. Cheminement des câbles d’unité 2,5 pouces - 16i (fond de panier 1, 2) ; 16i (fond de panier 3, 4) ; VROC (fond de panier 4) Unités NVMe Vers...
Page 268 Fond de panier 3 : SAS/SATA C1, RAID 32i matériel SAS/SATA, fond de panier 2 Fond de panier 2 : SAS/SATA C0, RAID 32i matériel SAS/SATA, fond de panier 1 Fond de panier 1 : SAS/SATA ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 269 16i (fond de panier 1, 2) ; CFF (fond de panier 3, 4) ; VROC (fond de panier 4) Tableau 71. Cheminement des câbles d’unité 2,5 pouces - 16i (fond de panier 1, 2) ; CFF (fond de panier 3, 4) ; VROC (fond de panier 4) Unités NVMe Vers...
Page 270 De Connecteur d'alimentation Vers le tableau de distribution GPU 1 Connecteur d’alimentation GPU 1 GPU 2 Connecteur d’alimentation GPU 2 GPU 3 Connecteur d’alimentation GPU 3 GPU 4 Connecteur d’alimentation GPU 4 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 271 Cheminement des câbles du module d’E-S avant Suivez les instructions de la présente section pour acheminer les câbles du module d’E-S avant. Figure 139. Cheminement des câbles du module d’E-S avant Vers la carte mère Connecteur du panneau opérateur avant Module d’E-S avant Connecteur USB avant Chapitre 2...
Page 272 Connecteur d’alimentation 2 de la Tableau de distribution principal du PDB 2 carte mère Connecteur latéral du PDB Connecteur latéral d’alimentation Connecteur d'alimentation M.2 Connecteur d'alimentation M.2 Adaptateur d'amorçage M.2 Connecteur d'interface M.2 Connecteur d'interface M.2 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 273 Unités de disque optique/à bande magnétique Cette section décrit le cheminement des câbles pour les disques optiques/unités de bande. • « Unité de disque optique » à la page 263 • « Unité de bande SAS/USB » à la page 264 Unité...
Page 274 Figure 142. Cheminement des câbles pour l’unité de bande SAS/USB Depuis l’unité de bande Vers Tableau de distribution : connecteur d’alimentation Connecteur d'alimentation Adaptateur RAID/HBA (emplacement 1 à 4) Connecteur d’interface Connecteur USB interne Adaptateur RAID/HBA (emplacement 5 à 9) ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 275 Une alerte est un message ou une autre indication signalant un événement ou un événement imminent. Les alertes sont générées par le module Lenovo XClarity Controller ou par UEFI sur les serveurs. Ces alertes sont stockées dans le journal des événements Lenovo XClarity Controller. Si le serveur est géré par le Chassis Management Module 2 ou par Lenovo XClarity Administrator, les alertes sont automatiquement transférées à...
Page 276 Journal des événements Lenovo XClarity Administrator Si vous utilisez Lenovo XClarity Administrator pour gérer le serveur, le réseau et le matériel de stockage, vous pouvez afficher les événements de tous les appareils gérés via XClarity Administrator. Figure 143. Journal des événements Lenovo XClarity Administrator Pour plus d'informations sur la gestion des événements depuis XClarity Administrator, voir :...
Page 277 Figure 144. Journal des événements Lenovo XClarity Controller Pour plus d’informations sur l’accès au journal des événements de Lenovo XClarity Controller, voir : La section « Affichage des journaux des événements » dans la documentation XCC compatible avec votre serveur à l’adresse https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
Page 278 « Systèmes d’exploitation » à la page 274 Spécifications techniques Récapitulatif des spécifications techniques du serveur. Selon le modèle, certains composants peuvent ne pas être disponibles ou certaines spécifications peuvent ne pas s'appliquer. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 279 • Évolutivité jusqu’à 32 cœurs par socket • Prend en charge jusqu’à 3 liens UPI à 16 GT/s • Prend en charge une TDP jusqu’à 250 W Pour obtenir la liste des processeurs pris en charge, voir https://serverproven.lenovo.com Mémoire Mémoire Important : Voir pour obtenir des informations détaillées sur le paramétrage et la configuration de la mémoire.
Page 280 • Emplacement 9 : PCIe Gen 4 x8 (extrémité ouverte), 75 W, FH/HL Remarques : • Les emplacements 2, 4, 6, 8 et 9 de ThinkSystem ST650 V3 présentent une conception ouverte ; ceci signifie que ces emplacements peuvent accueillir des adaptateurs avec un connecteur de bord plus long que la longueur physique du connecteur d’emplacement.
Page 281 Fonctions et connecteurs d’E-S intégrés Fonctions et connecteurs d’E-S intégrés • Lenovo XClarity Controller (XCC), qui propose les fonctions de contrôle de processeur de service et de surveillance, de contrôleur vidéo, et de clavier distant, vidéo, souris, ainsi que les fonctionnalités d'unité distantes.
Page 282 • Voir pour obtenir plus d’informations sur les règles techniques relatives aux emplacements PCIe. • Pour plus d’informations sur les adaptateurs RAID/HBA pris en charge, voir Référence pour les adaptateurs RAID et HBA Lenovo ThinkSystem. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 283 Ventilateur système Ventilateur système Le serveur prend en charge jusqu’à quatre ventilateurs remplaçables à chaud : • 9238 ventilateurs remplaçables à chaud à rotor simple • 9256 ventilateurs remplaçables à chaud à double rotor Remarques : • Il est impossible de mélanger les ventilateurs remplaçables à chaud à rotor simple et les ventilateurs remplaçables à chaud à...
Page 284 – Avec porte de sécurité : 733,8 mm (28,89 pouces) Poids • Configuration d'unité 2,5 pouces – Maximum : 40,21 kg (88,647 lb) • Configuration d’unité 3,5 pouces – Maximum : 42,735 kg (94,214 lb) ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 285 Lenovo vous recommande de faire appel à des experts qualifiés dans ce domaine pour déterminer si vous êtes en conformité avec les réglementations en vigueur.
Page 286 – Processeurs avec une TDP de 250 watts maximum – Trente-deux modules RDIMM enregistrés avec une – Trente-deux modules RDIMM enregistrés avec une capacité inférieure à 128 Go capacité inférieure à 64 Go ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 287 Environnement Environnement ThinkSystem ST650 V3 est conforme aux spécifications de la classe A2 ASHRAE. Selon la configuration du matériel informatique, certains modèles sont conformes aux caractéristiques des classes A3 et A4 de la norme ASHRAE. Les performances du système peuvent être affectées lorsque la température de fonctionnement ne respecte pas la spécification ASHRAE A2.
Page 288 œuvre des pratiques permettant de maintenir des niveaux de particules et de gaz conformes aux réglementations sanitaires et de sécurité. Si Lenovo détermine que les niveaux de particules ou de gaz de votre environnement ont provoqué l'endommagement de l'unité, Lenovo peut, sous certaines conditions, mettre à...
Page 289 Connecteurs de la carte mère La figure ci-après présente les connecteurs internes sur la carte mère. Figure 145. Connecteurs de la carte mère Tableau 73. Connecteurs de la carte mère Connecteur PCIe 1 Connecteur PCIe 5 Connecteur PCIe 2 Connecteur PCIe 6 Pile CMOS (CR2032) Connecteur du ventilateur 1 Connecteur du panneau opérateur avant...
Page 290 Cette rubrique fournit des informations sur les voyants des unités. Le tableau ci-après décrit les problèmes indiqués par le voyant d’activité de l’unité, ainsi que le voyant d’état de l’unité. Figure 146. Voyants d’unité ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 291 Voyant Description Voyant Chaque unité remplaçable à chaud est assortie d'un voyant d'activité. Ce voyant clignote lorsque d'activité de l'unité l'unité est en cours d'utilisation. (vert) Voyant d'état Le voyant d’état de l’unité indique l’état suivant : de l'unité (jaune) •...
Page 292 ID du système, l’état des voyants ID du système change. Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour modifier l’état des voyants ID du système afin d’identifier plus facilement et visuellement le serveur parmi d’autres serveurs.
Page 293 Voyants arrière du système La figure de cette rubrique illustre les voyants situés à l'arrière du serveur. Figure 148. Voyants système arrière du serveur Tableau 75. Voyants situés sur la face arrière du serveur Voyant d'erreur du bloc d'alimentation (jaune) Voyant d’activité...
Page 294 Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour changer l'état des voyants ID système afin d'aider à localiser visuellement le serveur parmi d'autres serveurs.
Page 295 • Puissance d'entrée appropriée de la source d'alimentation Pour pouvoir démarrer, le serveur doit respecter la configuration minimale suivante : Le tableau suivant décrit les problèmes associés aux combinaisons des voyants du bloc d'alimentation et du voyant de mise sous tension du panneau de commande avant, ainsi que les actions que vous devez effectuer pour les résoudre.
Page 296 Allumé Éteint défectueux. d'alimentation. Bloc d'alimentation Remplacez le bloc Allumé Allumé Allumé défectueux. d'alimentation. Voyants de la carte mère La figure de cette section présente l'emplacement des voyants sur la carte mère. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 297 Figure 149. Voyants de la carte mère • Voyant de présence FPGA (vert). Comportement : Clignotement : FPGA fonctionne normalement. Allumé ou éteint : FPGA ne fonctionne pas. • Voyant de présence ME (vert). Comportement : Clignotement : PCH ME fonctionne correctement. Allumé...
Page 298 Connecteur de l’ensemble de diagnostics externe Ce connecteur est situé à l’avant du serveur et peut être utilisé pour connecter un ensemble de diagnostics externe. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 299 Remarque : Lorsque vous débranchez l’ensemble de diagnostics externe, consultez les instructions suivantes : Appuyez sur le clip en plastique à l’avant du connecteur. Maintenez le clip et retirez le câble du connecteur. Présentation du panneau d'affichage Le dispositif de diagnostic est composé d’un écran LCD et de 5 boutons de navigation. Écran LCD Boutons de défilement (haut/bas/gauche/droite) Appuyez sur les boutons de défilement pour rechercher et...
Page 300 Selon le modèle, les options et les entrées sur l’écran LCD peuvent différer. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 301 Menu Accueil (tableau de bord de l'état du système) Menu Accueil Exemple Nom du système État du système Nombre d’alertes actives Température Consommation électrique Code de point de contrôle Alertes actives Sous-menu Exemple Écran d’accueil : Nombre d'erreurs actives Remarque : Le menu « Alertes actives » affiche 1 Active Alerts uniquement la quantité...
Page 302 • Adresse IPv6 statique IPv4 Network Mask: • Passerelle IPv6 en cours x.x.x.x • IPv6 DNS IPv4 Default Gateway: Remarque : Seule l'adresse MAC actuellement en x.x.x.x service est affichée (extension ou partagée). ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 303 Information sur l'environnement du système Exemple Sous-menu Ambient Temp: 24 C Exhaust Temp: 30 C CPU1 Temp: 50 C • Température ambiante • Température d'aération PSU1: Vin= 213 w • Température de l’unité centrale Inlet= 26 C • État de l'autotest rapide à la mise sous tension FAN1 Front: 21000 RPM •...
Page 304 Procédez comme suit pour tenter de résoudre les problèmes suspectés liés au contrôleur Ethernet. Etape 1. Assurez-vous d'avoir installé les pilotes de périphérique adéquats, fournis avec le serveur, et qu'ils sont au niveau le plus récent. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 305 • Si vous gérez le serveur depuis Lenovo XClarity Administrator, commencez par le journal des événements Lenovo XClarity Administrator. • Si vous utilisez une autre application de gestion, commencez par le journal des événements Lenovo XClarity Controller. Pour plus d’informations sur les journaux des événements, voir «...
Page 306 7. Si vous soupçonnez un problème au niveau du cordon d'interface ou du fond de panier : • Remplacez le cordon d'interface du fond de panier concerné. • Remplacez le fond de panier concerné. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 307 Plusieurs disques durs sont défectueux Pour résoudre le problème, procédez comme suit : • Consultez le journal des événements Lenovo XClarity Controller pour y rechercher des entrées liées aux blocs d’alimentation ou aux problèmes de vibration et procédez à la résolution de ces événements.
Page 308 Connectez le périphérique à un autre port. Si vous utilisez un concentrateur USB, retirez ce dernier et connectez l'appareil directement au serveur. Vérifiez que le périphérique est correctement configuré pour le port. Problèmes KVM intermittents Procédez comme suit jusqu’à ce que le problème soit résolu. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 309 événements » à la page 265. Si vous utilisez le système d’exploitation Linux de base, capturez tous les journaux pour le support Lenovo afin d’effectuer d’autres recherches. Problèmes liés au clavier, à la souris, au commutateur KVM ou aux périphériques USB Suivez les instructions de la présente section pour résoudre les problèmes relatifs au clavier, à...
Page 310 Consultez cette section pour résoudre les problèmes liés à la mémoire. Problèmes fréquents liés à la mémoire • « Plusieurs modules de mémoire dans un canal sont identifiés comme défectueux » à la page 301 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 311 • « La mémoire système affichée est inférieure à la mémoire physique installée » à la page 301 • « Remplissage de la mémoire invalide détecté » à la page 302 Plusieurs modules de mémoire dans un canal sont identifiés comme défectueux Remarque : Chaque fois que vous installez ou désinstallez un module de mémoire, vous devez déconnecter le serveur de la source d'alimentation.
Page 312 2. Si la langue utilisée est incorrecte, mettez à jour le microprogramme de serveur au dernier niveau. Voir « Mise à jour du microprogramme » dans le Guide d’utilisation ou le Guide de configuration système. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 313 éventuelle cause : connectez le câble du moniteur directement au connecteur approprié à l’arrière du serveur. 2. Si le serveur est installé avec les adaptateurs graphiques lors de sa mise sous tension, le logo Lenovo apparaît à l’écran au bout d’environ 3 minutes. Ceci est normal, car le système est en cours de chargement.
Page 314 ROM en option n'a été pas configurée sur Hérité. Vous pouvez afficher à distance les paramètres actuels de la mémoire ROM en option en exécutant la commande suivante à l'aide du Lenovo XClarity Essentials OneCLI : onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Pour effectuer la récupération d'un système bloqué...
Page 315 Vous pouvez consulter les détails de processeur depuis la configuration du système. Pour déterminer si le processeur est pris en charge par le serveur, voir https://serverproven.lenovo.com 3. (Technicien qualifié uniquement) Vérifiez que le processeur 1 est correctement installé. 4. (Technicien qualifié uniquement) Retirez le processeur 2 et redémarrez le serveur.
Page 316 Procédez comme suit jusqu’à ce que le problème soit résolu. 1. Une odeur inhabituelle peut provenir d'un nouveau matériel installé. 2. Si le problème persiste, prenez contact avec le support Lenovo. Le serveur semble être en surchauffe Procédez comme suit jusqu'à ce que le problème soit résolu.
Page 317 « Détection de ressources PCIe insuffisantes » à la page 308 • « Un périphérique Lenovo en option venant d'être installé ne fonctionne pas » à la page 308 • « Un périphérique Lenovo en option qui fonctionnait auparavant ne fonctionne plus » à la page 309 Le périphérique USB externe n'est pas reconnu...
Page 318 UEFI ou dans le système d'exploitation. Capturez ensuite le journal FFDC. 10. Contactez le support technique Lenovo. Un périphérique Lenovo en option venant d'être installé ne fonctionne pas 1. Vérifiez les points suivants : • Le dispositif est pris en charge pour le serveur (voir https://serverproven.lenovo.com...
Page 319 5. En cas de dommage, remplacez le câble. Un périphérique Lenovo en option qui fonctionnait auparavant ne fonctionne plus 1. Vérifiez que toutes les connexions de câble du périphériques sont sécurisées. 2. Si des instructions de test sont fournies avec le périphérique, suivez-les pour effectuer le test.
Page 320 4. Si vous avez installé un périphérique en option, retirez-le et redémarrez le serveur. 5. Si le problème persiste ou si aucun voyant d'alimentation n'est allumé, implémentez la configuration minimale pour vérifier si des composants spécifiques verrouillent l'autorisation d'alimentation. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 321 6. Si le problème n’est malgré tout pas résolu, recueillez les informations relatives aux pannes avec les journaux système capturés et contactez le support Lenovo. Le serveur ne se met pas sous tension Procédez comme suit jusqu’à ce que le problème soit résolu : 1.
Page 322 2. Si des messages d'erreur s'affichent durant l'utilisation du logiciel, lisez attentivement les informations fournies avec le logiciel pour obtenir une description des messages et des solutions au problème. 3. Pour plus d'informations, contactez le revendeur du logiciel. ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 323 Bon nombre de problèmes peuvent être résolus sans aide extérieure. Pour cela, suivez les procédures indiquées par Lenovo dans l’aide en ligne ou dans la documentation de votre produit Lenovo. L’aide en ligne décrit aussi les tests de diagnostic que vous pouvez réaliser. La documentation de la plupart des systèmes, des systèmes d’exploitation et des programmes contient des procédures de dépannage, ainsi que des...
Page 324 • Numéros de contrat de maintenance matérielle et logicielle, le cas échéant • Numéro de type de machine (identificateur de la machine Lenovo à 4 chiffres). Pour obtenir le numéro du type de machine figurant sur l’étiquette d’identification, reportez-vous à la section « Identification du serveur et accès Lenovo XClarity Controller »...
Page 325 XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d'envoyer les fichiers de diagnostic au Support Lenovo à l'aide de la fonction d'Call Home ou à un autre prestataire de services via SFTP. Vous pouvez également collecter les fichiers de diagnostic manuellement, ouvrir un enregistrement de problème, et envoyer les fichiers de diagnostic au Support Lenovo.
Page 326 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 327 Sites Web de support Cette section permet de télécharger des pilotes et microprogrammes, ainsi que d’accéder à des ressources de support. Support et téléchargements • Site Web de téléchargement des pilotes et logiciels pour ThinkSystem ST650 V3 – https://datacentersupport.lenovo.com/tw/en/products/servers/thinksystem/st650v3/7d7a/downloads/ driver-list/ •...
Page 328 • Instructions d'installation du système d'exploitation – https://thinksystem.lenovofiles.com/help/topic/operating_system/installation_instructions.html • Soumettre un eTicket (demande de maintenance) – https://support.lenovo.com/servicerequest • S’abonner aux notifications produit Lenovo Data Center Group (toujours avoir les dernières mises à jour du microprogramme) – https://datacentersupport.lenovo.com/tw/en/solutions/ht509500 ThinkSystem ST650 V3 Guide de maintenance du matériel...
Page 329 Le présent document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut, à tout moment et sans préavis, modifier les produits et logiciels décrits dans ce document.
Page 330 La capacité maximale de disques durs internes suppose que toutes les unités de disque dur standard ont été remplacées et que toutes les baies d’unité sont occupées par des unités Lenovo. La capacité de ces unités doit être la plus importante disponible à ce jour.
Page 331 Déclaration BSMI RoHS pour la région de Taïwan Informations de contact pour l’importation et l’exportation de la région de Taïwan Des contacts sont disponibles pour les informations d’importation et d’exportation de la région de Taïwan. Annexe C. Consignes...
Page 332 ThinkSystem ST650 V3 Guide de maintenance du matériel...

Ce manuel est également adapté pour:

7d7a 7d7b

Lenovo ThinkSystem ST650 V3 Guide D'utilisation Et De Maintenance Du Matériel

Liens rapides

Manuels Connexes pour Lenovo ThinkSystem ST650 V3

Sommaire des Matières pour Lenovo ThinkSystem ST650 V3

Ce manuel est également adapté pour:
