Topcom Xplorer 870+ Manuel D'installation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

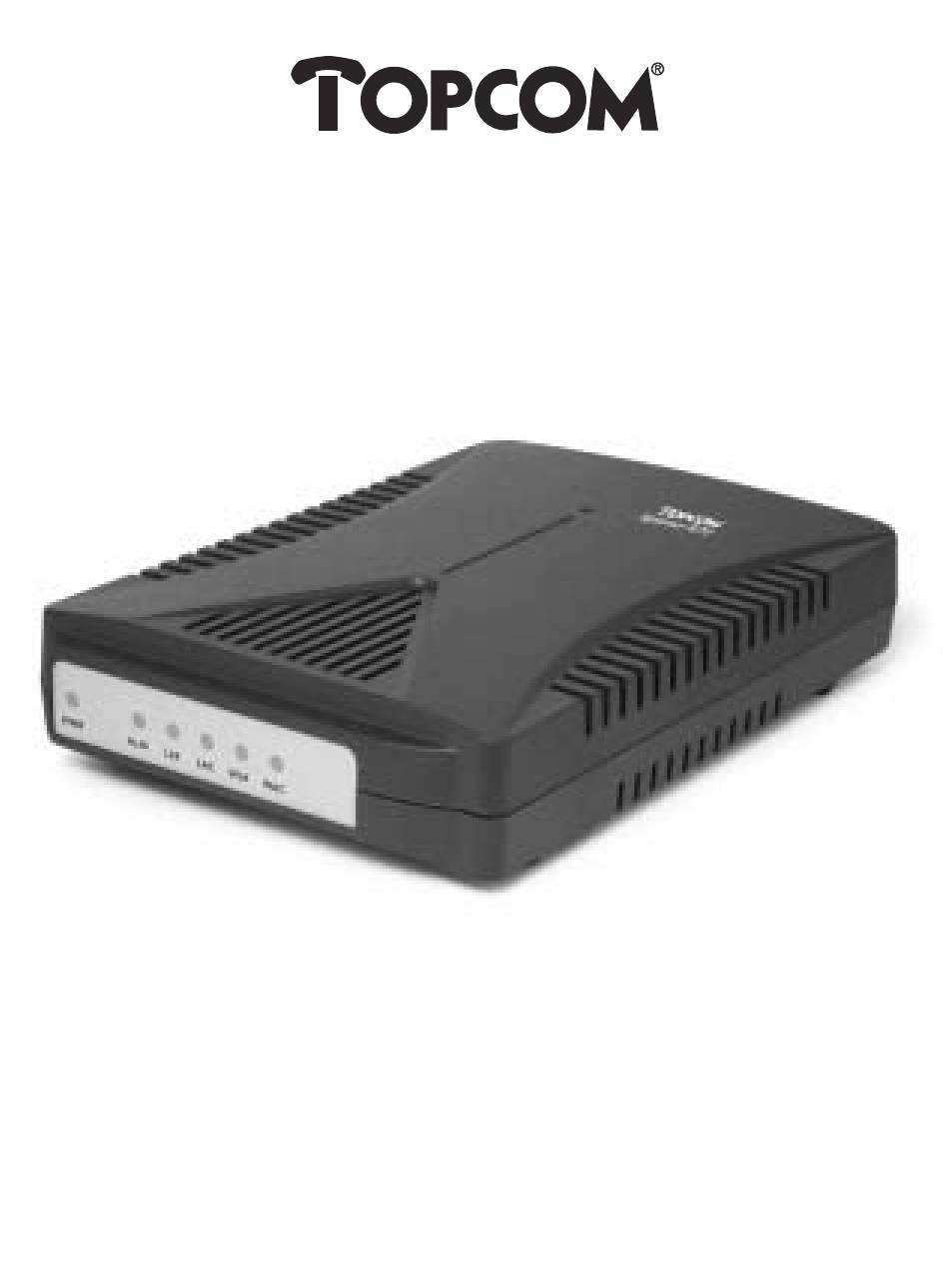

Xplorer 870+
ADSL ROUTER INSTALLATION GUIDE
MANUEL D'INSTALLATION
INSTALLATIEHANDLEIDING

Publicité

Table des Matières
loading

Manuels Connexes pour Topcom Xplorer 870+

Sommaire des Matières pour Topcom Xplorer 870+

  • Page 1 Xplorer 870+ ADSL ROUTER INSTALLATION GUIDE MANUEL D’INSTALLATION INSTALLATIEHANDLEIDING...

  • Page 3: Safety Instructions

    Xplorer 870+ Safety Instructions • Only use the charger plug supplied. Do not use other chargers. • Do not place the unit in a damp room or at a distance of less than 1.5 m away from a water source. Cleaning Clean the unit with a slightly damp cloth or with an anti-static cloth.

  • Page 4: Table Des Matières

    Xplorer 870+ ADSL ROUTER LEDS ADSL ROUTER CONNECTORS TYPICAL APPLICATION MULTIPLE PC INTERNET ACCESS CONFIGURE IP ADDRESS OF YOUR COMPUTER 4.1. Configure IP settings of Your Computer for use with DHCP server 4.2. Configure IP Address of Your Computer manually 4.3.

  • Page 5: Adsl Router Leds

    Xplorer 870+ 1. ADSL ROUTER LEDS LEDs Description PWR The power LED is on when power is applied to the ADSL Router. Check your power adapter connection if the LED is off. ALM ALM LED will be ON if no WAN connection is established. LAN Link LED.

  • Page 6: Adsl Router Connectors

    Xplorer 870+ 2. ADSL ROUTER CONNECTORS ADSL DEBUG ENET PWR/SW Connector Label Description Power Plug – to power adapter ENET Ethernet Port - to the Ethernet port on your PC or an Ethernet hub DEBUG Management Console Port – for debug only ADSL ADSL port –...

  • Page 7: Typical Application Multiple Pc Internet Access

    Xplorer 870+ 3. TYPICAL APPLICATION MULTIPLE PC INTERNET ACCESS IP: 192.168.1.2 IP: 192.168.1.3 Subnet: 255.255.255.0 Subnet: 255.255.255.0 Gateway: 192.168.1.1 Gateway: 192.168.1.1 INTERNET ADSL Connection hub/switch IP: 192.168.1.1 Xplorer 870+ Subnet: 255.255.255.0 IP: 192.168.1.4 IP: 192.168.1.5 Subnet: 255.255.255.0 Subnet: 255.255.255.0 Gateway: 192.168.1.1 Gateway: 192.168.1.1 7 7 7...

  • Page 8: Configure Ip Address Of Your Computer

    Xplorer 870+ 4. CONFIGURE IP ADDRESS OF YOUR COMPUTER To configure the ADSL Router you need to configure the network parameters of your Computer to be within the same subnetmask as the ADSL Router, otherwise you can’t access the router as described in chapter 5. The default router IP address is: 192.168.1.1 and the default router subnetmask is: 255.255.255.0 By default, the DHCP server in the router is activated.

  • Page 9: Configure Ip Address Of Your Computer Manually

    Xplorer 870+ 4.2. Configure IP Address of Your Computer manually The default management IP address of the ADSL Router is 192.168.1.1. For example, you can set the IP address of your computer to 192.168.1.2. 1.1 Configure the TCP/IP protocol stack on your computer to assign an IP address. To do so with a PC running Windows 9x or NT, select Start >...

  • Page 10: Configure The Gateway Of Your Computer

    Xplorer 870+ 4.3. Configure the Gateway of Your Computer The gateway address should be entered. This is the router IP-address. 1.1 To do so with a PC running Windows 9x or NT, select Start > Settings > Control Panel > and double click on Network. 1.2 Select the Configuration tab at the top of the dialog.

  • Page 11: Configure The Dns's Of Your Internet Service Provider (Isp)

    4.4. Configure the DNS’s of your Internet Service Provider (ISP) 1.1 To do so with a PC running Windows 9x or NT, select Start > Settings > Control Panel > and double click on Network. 1.2 Select the Configuration tab at the top of the dialog. 1.3 From the list of network components, select TCP/IP Ethernet Adapter.

  • Page 12: Log On To The Adsl Router

    Xplorer 870+ 5. LOG ON TO THE ADSL ROUTER After configuring the IP Address of your computer, powering on the ADSL Router, and launching a web browser, such as Internet Explorer or Netscape Navigator, use http://192.168.1.1 to log on to the system. Note: The PC running the web browser should use the IP address within the same subnet as the ADSL Router (e.g., 192.168.1.2).
  • Page 13 Xplorer 870+ Now you enter the router menu:...

  • Page 14: Select The Adsl Interface Mode

    Xplorer 870+ 6. SELECT THE ADSL INTERFACE MODE The ADSL Router supports four interface modes: Parameters Default Value Multimode Default ANSI T1.413 issue 2 G.DMT G.Lite Off Your Internet Service Provider (ISP) will tell you the which setting you have to choose.

  • Page 15: Configure The Atm Pvc Configuration

    Xplorer 870+ The default configuration includes: The IP Address for the ADSL Router is 192.168.1.1 with subnet mask of 255.255.255.0. You are able to change the default configuration based on your networking setup. Click OK to confirm the entry. 8. CONFIGURE THE ATM PVC CONFIGURATION The Router supports four connection modes: •...

  • Page 16: Rfc 1483 Bridged Mode (Default)

    Xplorer 870+ 8.1 RFC 1483 Bridged Mode Select RFC1483 Bridged Mode to change the router to function in RFC1483 Bridged mode. There are 3 different Bridged modes: Pure Bridge, Static IP and DHCP Client Parameters Description Default Value Virtual path identifier Virtual circuit identifier WAN IP WAN address for static IP only...

  • Page 17: Rfc 1483 Routed Mode

    Xplorer 870+ LLC/SNAP This mode allows multiple protocol Default running over one virtual circuit with a little bit more overhead VCMUX This mode allows only one protocol running per virtual circuit with less overhead NAPT Network Address Port Translation Disabled Setup VPI/VCI The ATM connection is identified by two indicators: virtual path identifiers (VPI) and virtual circuit identifier (VCI).

  • Page 18: Ppp Over Atm And Ppp Over Ethernet

    Xplorer 870+ Parameters Description Default Value Virtual path identifier Virtual circuit identifier WAN IP WAN address for static IP only Subnet Mask Selected PVC’s Subnet Mask NAPT Network Address Port Translation Consult your service provider for the related IP information for the WAN connection including IP and Subnet Mask.
  • Page 19 Xplorer 870+ Encapsulation Mode The PPPoE or PPPoA mode support VCMUX and LLC encapsulation mode which are described as below. This mode allows multiple protocol running Default over one virtual circuit with a little bit more overhead VCMUX This mode allows only one protocol running per virtual circuit with less overhead PPP authentication There are CHAP and PAP mechanism support...
  • Page 20 Xplorer 870+ NAPT should always be ON for PPPoE or PPPoA. Note: To save the settings, select “Save Configuration” and then click “Save”. 9. NAPT INBOUND SERVERS SETUP The NAPT application converts IP addresses on a private network (designated as “inside”...

  • Page 21: Dhcp Server

    Xplorer 870+ 10. DHCP SERVER / DNS RELAY The DHCP Server setup entry comes with the following parameters: Parameters Description Default Value DHCP/DNS service DHPC parameteres and DNS server addresses DHCP server DHCP Server option Enable System allocates System assigned address pool range. address pool Assign address pool range...
  • Page 22 Xplorer 870+ Setup DNS Relay While DNS Relay is enabled, you can select “Auto-discovery” (This is only available while PPPoA/PPPoE is selected for ATM PVC Configuration) or “Manual Setting” to assign remote DNS Server IP address. (This is only available while RFC 1483 Routed or PPPoA/PPPoE is selected for ATM PVC Configuration.).

  • Page 23: Creating A Routing Table

    11. Creating a Routing table Each routing table entry comes with the following parameters: Parameters Description Default Value RIP on/off Checked to enable RIP (Routing Information Protocol) function. Dest. Network ID The subnet ID of destination IP address 0.0.0.0 Dest. Subnet Mask The subnet mask of the destination subnet 0.0.0.0 Next Hop...

  • Page 24: Change Password

    12. CHANGE PASSWORD The ADSL Router provides password protection mechanism. The default password to login the router is aaaaaaaa. You can change it to your preferred one by clicking Change Password. Enter the old password and two tomes the new password. Click change to confirm 13.

  • Page 25: Annex A: Country Settings

    • During the time of the warranty Topcom will repair free of charge any defects caused by material or manufacturing faults. Topcom will at its own discretion fulfil its warranty obligations by either repairing or exchanging the faulty equipment.

  • Page 26: Veiligheidsvoorschriften

    Xplorer 870+ Veiligheidsvoorschriften • Gebruik enkel de meegeleverde adapter. Geen vreemde adapters gebruiken. • Het toestel niet opstellen in vochtige ruimten en niet op minder dan 1,5 m van een waterbron. Reinigen Veeg het toestel met een licht vochtig doek of met een antistatische doek af. Gebruik nooit reinigingsmiddelen of agressieve oplosmiddelen.
  • Page 27 Xplorer 870+ 1. LED’S AAN DE ADSL-ROUTER 2. STEKKERS VAN DE ADSL-ROUTER 3. COURANTE TOEPASSING INTERNETTOEGANG VOOR VERSCHILLENDE PC'S 4. HET IP-ADRES VAN UW COMPUTER CONFIGUREREN 4.1. IP-instellingen van uw computer configureren voor gebruik met een DHCP-server 4.2. Het IP-adres van uw computer manueel configureren 4.3.

  • Page 28: Led's Aan De Adsl-Router

    Xplorer 870+ 1. LED’S AAN DE ADSL-ROUTER LED's Beschrijving De LED van de voeding brandt wanneer de ADSL-router voorzien wordt van spanning. Controleer de aansluiting van uw stroomadapter als de LED niet brandt. Het ALM-lampje brandt indien er geen WAN verbinding tot stand gekomen is.

  • Page 29: Stekkers Van De Adsl-Router

    Xplorer 870+ 2. STEKKERS VAN DE ADSL-ROUTER ADSL DEBUG ENET PWR/SW Stekkerlabel Beschrijving Stroomstekker – naar stroomadapter ENET Ethernetpoort - naar de ethernetpoort op uw PC of een ethernethub. DEBUG Management Console Port – enkel om te debuggen ADSL ADSL-poort – naar de ADSL-muurcontactdoos...

  • Page 30: Courante Toepassing Internettoegang Voor Verschillende Pc's

    Xplorer 870+ 3. COURANTE TOEPASSING INTERNETTOEGANG VOOR VERSCHILLENDE PC'S IP: 192.168.1.2 IP: 192.168.1.3 Subnet: 255.255.255.0 Subnet: 255.255.255.0 Gateway: 192.168.1.1 Gateway: 192.168.1.1 INTERNET ADSL e in in hub/switch IP: 192.168.1.1 Xplorer 870+ Subnet: 255.255.255.0 IP: 192.168.1.4 IP: 192.168.1.5 Subnet: 255.255.255.0 Subnet: 255.255.255.0 Gateway: 192.168.1.1 Gateway: 192.168.1.1...

  • Page 31: Het Ip-Adres Van Uw Computer Configureren

    Xplorer 870+ 4. HET IP-ADRES VAN UW COMPUTER CONFIGUREREN Om de ADSL-router te kunnen configureren, moet u de netwerkparameters van uw computer zo configureren dat ze binnen hetzelfde subnet als de ADSL-router vallen, zoniet krijgt u geen toegang tot de router zoals in hoofdstuk 5 wordt beschreven. Het standaard-IP-adres van de router is 192.168.1.1.

  • Page 32: Het Ip-Adres Van Uw Computer Manueel Configureren

    Xplorer 870+ 1.6 Controleer of Obtain an IP address automatically (Automatisch een IP-adres aanvragen) wel degelijk is geselecteerd. 1.7 Klik indien nodig op OK om uw instellingen te bevestigen en herstart indien nodig uw computer. 4.2. Het IP-adres van uw computer manueel configureren Het standaard-IP-adres van de ADSL-router is 192.168.1.1.

  • Page 33: De Gateway Van Uw Computer Configureren

    Xplorer 870+ 1.6 Controleer of Specify an IP address wel degelijk is geselecteerd en voer het IP-adres 192.168.1.2 evenals subnetadres 255.255.255.0 in. 1.7 Klik indien nodig op OK om uw instellingen te bevestigen en herstart indien nodig uw computer. 4.3. De gateway van uw computer configureren In principe moet een gateway-adres worden ingevoerd.

  • Page 34: De Dns-Servers Van Uw Internetaanbieder Configureren

    1.7 Klik indien nodig op OK om uw instellingen te bevestigen en herstart indien nodig uw computer. 4.4. De DNS-servers van uw internetaanbieder configureren 1.1 Onder Windows 9x of Windows NT selecteert u hiertoe Start > Settings > Control Panel > en dubbelklikt u op Network . 1.2 Selecteer het tabblad Configuration bovenaan het dialoogvenster.

  • Page 35: Meld U Aan Bij De Adsl-Router

    Xplorer 870+ 1.9 Voer het IP-adres van de DNS-server in en klik op Add. U kunt meer dan één DNS-adres invoeren. 1.10 Klik indien nodig op OK om uw instellingen te bevestigen en herstart indien nodig uw computer. 5. MELD U AAN BIJ DE ADSL-ROUTER Nadat u het IP-adres van uw computer heeft geconfigureerd, de voeding van de ADSL-router heeft ingeschakeld en een webbrowser - zoals Internet Explorer of Netscape Navigator - heeft geopend, kunt u zich via http://192.168.1.1 aanmelden...
  • Page 36 Xplorer 870+ Username is : admin Het standaard paswoord is : aaaaaaaa U kan nu de router configureren :...

  • Page 37: De Adsl-Interfacemodus Selecteren

    Xplorer 870+ 6. DE ADSL-INTERFACEMODUS SELECTEREN (CHANGE MODE) De ADSL-router ondersteunt vier interfacemodi: Parameters Standaardwaarde Multimode Standaard ANSI T1.413 versie 2 G.DMT G.Lite Uw internetaanbieder zal u zeggen welke instelling u moet kiezen. We raden aan om Multimode te kiezen. Klik op OK om uw keuze te bevestigen.

  • Page 38: De Atm-Pvc-Instellingen Configureren

    Xplorer 870+ De standaardconfiguratie omvat de volgende instellingen: het IP-adres voor de ADSL-router is 192.168.1.1, het adres van het subnet is 255.255.255.0. Deze standaardconfiguratie kan worden gewijzigd al naargelang het netwerk dat u installeerde. Klik op OK om uw keuze te bevestigen. 8.

  • Page 39: Rfc 1483 Bridged Mode (Standaard)

    Xplorer 870+ 8.1 RFC 1483 Bridged Mode (standaard) Selecteer RFC1483 Bridged Mode om de router te laten werken in de RFC1483 Bridged Mode. Er zijn 3 verschillende Bridge modes : Pure Bridge, Static IP en DHCP Client Parameters Beschrijving Standaard- waarde Identificator virtueel pad n.v.t.
  • Page 40 Xplorer 870+ Encapsulatiemodus VCMUX en LLC/SNAP zijn encapsulatiemodi die hieronder worden beschreven. LLC/SNAP Deze modus maakt het mogelijk om standaard met een iets grotere systeembelasting verschillende protocols te gebruiken op één virtueel circuit. VCMUX In deze modus kan per virtueel circuit slechts één protocol worden gebruikt, met een lagere systeembelasting.

  • Page 41: Rfc 1483 Routed Mode

    Xplorer 870+ 8.2 RFC 1483 Routed Mode Selecteer RFC 1483 Routed Mode om de router te laten werken in de RFC1483 Routed Mode. Er zijn 2 Routed Bridge modes : Static IP en DHCP Client Parameters Beschrijving Standaardwaarde Identificator virtueel pad n.v.t.
  • Page 42 Xplorer 870+ Identificator virtueel circuit n.v.t. Gebruikersnaam De gebruikersnaam die door uw internet- n.v.t. aanbieder werd toegekend of geverifieerd Paswoord Paswoord dat in combinatie met uw n.v.t. gebruikersnaam wordt gebruikt om u aan te melden Encapsulatie- De PPPoE- of PPPoA-modus ondersteunt VCMUX- modus en LLC-encapsulatie, zoals hieronder wordt uiteengezet.

  • Page 43: Napt-Instelling

    Xplorer 870+ Naast de VPI/VCI-parameters moet het volgende worden gespecificeerd en medegedeeld door uw internetaanbieder. 1. Gebruikersnaam en paswoord voor aanmelding 2. PPP-encapsulatiemodi: LLC of VCMUX. 3. PPP-authenticatie: CHAP of PAP. NAPT moet steeds AAN zijn voor PPPoE of PPPoA. Opmerking: Om de instellingen te bewaren, selecteert u “Save Configuration”...

  • Page 44: Dhcp-Server

    Xplorer 870+ Als NAPT werd geactiveerd, worden automatisch drie ingaande IP-serveradressen gecreëerd. U kunt zelf NAPT-server-IP-adressen toevoegen, wijzigen en wissen. Onder normale omstandigheden is het niet nodig om de standaardinstellingen te wijzigen. Opmerking: Om de instellingen te bewaren, selecteert u “Save Configuration” en klikt u vervolgens op “Save”.
  • Page 45 Xplorer 870+ “Systeem kent adresbereik toe” selecteren (de standaardinstelling is 32 IP-adressen). U kunt ook “Adresbereik toekennen” kiezen (om het IP-adresbereik manueel toe te kennen). Opmerking: Het DNS-IP-adres MOET geconfigureerd zijn zodat een geldige waarde is ingesteld. Alleen zo kan de DHCP-server het DNS-IP-adres aan de host leveren. Raadpleeg uw internetaanbieder voor het DNS-IP-adres.

  • Page 46: Een Routingtabel Creëren

    Opmerking: Om de instellingen te bewaren, selecteert u “Save Configuration” en klikt u vervolgens op “Save”. 11. EEN ROUTINGTABEL CREËREN (ROUTING TABLE) Bij elke instelling in de routingtabel zijn de volgende parameters van belang: Parameters Beschrijving Standaard- waarde RIP aan/uit Aangevinkt om het RIP-protocol (Routing Information Protocol) te activeren.

  • Page 47: Paswoord Wijzigen

    Als een ingaand pakket wordt ontvangen, detecteert het systeem de bestemming ervan. Eerst berekent het systeem het bestemmingssubnet door middel van een AND-handeling tussen bestemmings-IP en het subnet ervan. Als het bestemmingssubnet overeenstemt met het vastgelegde subnet, zal het routingsysteem dit pakket naar de interface sturen die in verbinding staat met gespecificeerde opeenvolgende hop-adressen.

  • Page 48: Configuratie Bewaren

    Xplorer 870+ 13. CONFIGURATIE BEWAREN (SAVE CONFIGURATION) Als u de configuratie heeft gewijzigd, moet u de wijzigingen opslaan. Het opslaan neemt ongeveer 20 seconden in beslag. 14. HERSTARTEN (REBOOT) Hiermee wordt de router opnieuw opgestart.

  • Page 49: Bijlage A: Landinstellingen

    • Gedurende de garantieperiode verhelpt Topcom kostenloos alle defecten die te wijten zijn aan materiaal- of productiefouten. Topcom kan, naar keuze, het defecte toestel ofwel herstellen ofwel vervangen.

  • Page 50: Entretien

    Xplorer 870+ Consignes de sécurité • Utilisez uniquement l’adaptateur fourni à la livraison. Ne pas utiliser des adaptateurs étranger. • Ne pas placer l’appareil dans une pièce humide ou à moins de 1,5 m d'un point d'eau. Entretien Frottez l’appareil avec un chiffon légèrement humide ou avec un linge antistatique.
  • Page 51 Xplorer 870+ 1. LEDS DU ROUTEUR ADSL 2. CONNECTEURS DU ROUTEUR ADSL 3. APPLICATION TYPIQUE ACCÈS INTERNET À DE MULTIPLES PC 4. CONFIGURER L’ADRESSE IP DE VOTRE ORDINATEUR 4.1. Configurer les réglages IP de votre Ordinateur pour utilisation avec le serveur DHCP 4.2.

  • Page 52: Leds Du Routeur Adsl

    Xplorer 870+ 1. LEDS DU ROUTEUR ADSL LEDs Description La LED d’alimentation est illuminée lorsque l’alimentation est appliquée au routeur ADSL. Vérifier le raccordement du routeur à l’alimentation électrique au cas où cette LED n’est pas allumée. Le LED ALM s’allumera s’il y n’a pas de connexion WAN. LED de liaison au LAN.

  • Page 53: Connecteurs Du Routeur Adsl

    Xplorer 870+ 2. CONNECTEURS DU ROUTEUR ADSL ADSL DEBUG ENET PWR/SW Nom du Connecteur Description Fiche d’Alimentation - vers l’adaptateur d’alimentation ENET Port Ethernet - vers le port Ethernet de votre PC ou le concentrateur Ethernet DEBUG Port de la Console de Gestion - seulement pour le débogage ADSL Port ADSL - vers la prise murale ADSL...

  • Page 54: Application Typique Accès Internet À De Multiples Pc

    Xplorer 870+ 3. APPLICATION TYPIQUE ACCÈS INTERNET À DE MULTIPLES PC IP: 192.168.1.2 IP: 192.168.1.3 Subnet: 255.255.255.0 Subnet: 255.255.255.0 Gateway: 192.168.1.1 Gateway: 192.168.1.1 INTERNET ADSL hub/switch IP: 192.168.1.1 Xplorer 870+ Subnet: 255.255.255.0 IP: 192.168.1.4 IP: 192.168.1.5 Subnet: 255.255.255.0 Subnet: 255.255.255.0 Gateway: 192.168.1.1 Gateway: 192.168.1.1...

  • Page 55: Configurer L'adresse Ip De Votre Ordinateur

    Xplorer 870+ 4. CONFIGURER L’ADRESSE IP DE VOTRE ORDINATEUR Pour configurer le routeur ADSL, vous devez configurer les paramètres de réseau de votre ordinateur afin qu’ils se situent dans le même masque de sous-réseau que le routeur ADSL, faute de quoi vous ne pourrez avoir accès au routeur comme décrit au chapitre 5.

  • Page 56: Configurer Manuellement L'adresse Ip De Votre Ordinateur

    Xplorer 870+ 1.5 Sélectionnez l’onglet IP Address. 1.6 Assurez-vous que Obtain an IP Address Automatically a été sélectionné. 1.7 Cliquez sur OK afin de confirmer vos réglages, et redémarrez votre ordinateur si nécessaire. 4.2. Configurer manuellement l’adresse IP de votre ordinateur L’adresse IP de gestion par défaut du routeur ADSL est 192.168.1.1.

  • Page 57: Configurer La Passerelle De Votre Ordinateur

    Xplorer 870+ 1.5 Sélectionnez l’onglet IP Address. 1.6 Assurez-vous que Specify an IP Address a été sélectionné et introduisez l’Adresse IP 192.168.1.2 et le Subnet Mask (masque de sous-réseau) 255.255.255.0. 1.7 Cliquez sur OK afin de confirmer vos réglages, et redémarrez votre ordinateur si nécessaire.

  • Page 58: Configurer Les Dns De Votre Internet Service Provider

    1.4 Cliquez sur le bouton Properties. 1.5 Sélectionnez l’onglet Gateway. 1.6 Ajoutez l’adresse IP du routeur. 1.7 Cliquez sur OK afin de confirmer vos réglages, et redémarrez votre ordinateur si nécessaire. 4.4. Configurer les DNS de votre Internet Service Provider (ISP) (Fournisseur d’Accès Internet) 1.1 Pour ce faire avec un PC fonctionnant sous Windows 9x ou NT, sélectionnez Start >...

  • Page 59: Ouvrir Une Session Sur Le Routeur Adsl

    Xplorer 870+ 1.5 Sélectionnez l’onglet DNS Configuration. 1.6 Activez DNS. 1.7 Entrez le Host: il s’agit de votre “User Name” (Nom d’Utilisateur) d’accès à Internet. 1.8 Entrez votre nom de Domain des Fournisseurs Internet. 1.9 Entrez l’adresse IP DNS et cliquez sur Add. Vous pouvez entrer plus d’une adresse DNS.
  • Page 60 Xplorer 870+ Note: le PC qui exécute la navigation Web doit utiliser l’adresse IP dans le même sous-réseau que le routeur ADSL (par exemple 192.168.1.2). User Name : admin Password : aaaaaaaa Maintenant vous pouvez entrer la configuration du routeur :...

  • Page 61: Sélectionner Le Mode D'interface Adsl

    Xplorer 870+ 6. SÉLECTIONNER LE MODE D’INTERFACE ADSL (CHANGE MODE) Le routeur ADSL supporte quatre modes d’interface: Paramètres Valeur par Défaut Multi-mode Défaut ANSI T1.413 issue 2 G.DMT G.Lite Votre Fournisseur d’Accès Internet (ISP) vous indiquera quel réglage vous devez choisir.

  • Page 62: Configurer La Configuration Atm Pvc

    Xplorer 870+ La configuration par défaut comprend: l’adresse IP pour le routeur ADSL qui est 192.168.1.1 avec un masque de sous- réseau de 255.255.255.0. Il vous est loisible de modifier la configuration par défaut basée sur votre paramétrage de mise en réseau. Cliquez sur OK afin de confirmer l’entrée.

  • Page 63: Mode Ponté Rfc 1483 (Défaut)

    Xplorer 870+ 8.1 Mode Bridged RFC 1483 Sélectionnez RFC1483 Bridged Mode pour modifier le routeur afin qu’il fonctionne en mode ponté RFC1483. Il y a 3 modes Bridged : Pure Bridge, Static IP et DHCP Client. Paramètres Description Valeur par Défaut Identificateur d’accès virtuel Identificateur de circuit virtuel...

  • Page 64: Paramétrage Vpi/Vci

    Xplorer 870+ WAN IP Uniquement pour mode Static IP Encapsulation Modes d’encapsulation LLC/SNAP et VCMUX Mode qui sont décrits ci-dessous. LLC/SNAP Ce mode permet de faire tourner des Défaut protocoles multiples sur un circuit virtuel avec un peu plus d’informations supplémentaires. VCMUX Ce mode permet de faire tourner seulement un protocole par circuit virtuel avec moins...

  • Page 65: Mode Routé Rfc 1483

    Xplorer 870+ 8.2 Mode Routed RFC 1483 Sélectionnez RFC1483 Routed Mode afin de modifier le routeur pour qu’il fonctionne en mode de connexion routé RFC1483. Il y a 2 modes Routed : Static IP et DHCP Client. Paramètres Description Valeur par Défaut Identificateur d’accès virtuel Identificateur de circuit virtuel...
  • Page 66 Xplorer 870+ Paramètres Description Valeur Défaut Identificateur d’accès virtuel Identificateur de circuit virtuel Username Nom d’utilisateur affecté ou vérifié par votre fournisseur d’accès Password Mot de passe qui vous permet d’ouvrir une session avec votre nom d’utilisateur Encapsulation Les modes PPPoE et PPPoA supportent les modes Mode d’encapsulation VCMUX et LLC qui sont décrits ci-dessous.

  • Page 67: Paramétrage De Napt

    Xplorer 870+ Outre les paramètres VPI/VCI, vous devez spécifier ce qui suit (qui vous a été communiqué par votre fournisseur d’accès): 1. Nom d’utilisateur et mot de passe pour l’ouverture d’une session 2. Modes d’encapsulation PPP: LLC ou VCMUX. 3. Authentification PPP: CHAP ou PAP. NAPT doit toujours être ON pour PPPoE ou PPPoA.

  • Page 68: Serveur Dhcp

    Xplorer 870+ Lorsque NAPT est désactivé, il créera automatiquement trois adresses IP de Serveur NAPT. Vous pouvez ajouter, modifier ou supprimer des adresses IP de serveur NAPT. Pour l’utilisation normale, il n’est pas nécessaire de modifier les réglages par défaut. Note: pour sauvegarder les réglages, sélectionnez “Save Configuration”...
  • Page 69 Xplorer 870+ Note: le DNS IP doit être fixé à une valeur valide pour permettre au serveur DHCP de délivrer les IP DNS à l’hôte. Consultez votre ISP pour les adresses IP DNS. Vous pouvez introduire l’IP DNS secondaire s’il existe deux serveurs DNS dans votre réseau. Paramétrage du relais DNS Lorsque le relais DNS est activé, vous pouvez sélectionner “Auto-discovery”...

  • Page 70: Créer Une Table De Routage

    11. CRÉER UNE TABLE DE ROUTAGE (ROUTING TABLE) Chaque entrée de la table de routage se fait avec les paramètres suivants: Paramètres Description Valeur par Défaut RIP on/off Contrôlé pour activer la fonction RIP (Protocole d’Information de Routage). Destination. L’identificateur de sous-réseau de l’adresse IP 0.0.0.0 Network ID de destination...

  • Page 71: Changer Le Mot De Passe (Change Password)

    de la destination et son masque. Si le sous-réseau de destination correspond à celui qui est prédéfini, la politique de routage procèdera au routage de ce paquet vers l’interface qui le connecte à l’adresse Next Hop spécifiée. S’il n’existe pas de correspondance, ce paquet sera transmis à...

  • Page 72: Redémarrage (Reboot)

    Xplorer 870+ Après avoir changé la configuration, il est nécessaire de la sauvegarder. Cette sauvegarde prendra à peu près 20 secondes. 14. REDÉMARRAGE (REBOOT) Cette action fera redémarrer le routeur. ANNEXE A: RÉGLAGES PAR PAYS Pays Fournisseur VPI / VCI Connection Type Encapsulation Authentication...
  • Page 73 • Topcom prend en charge pendant la durée de la garantie toutes les défaillances issues de défauts des matériaux ou de défauts de fabrication. Topcom décide seul s'il souhaite remplacer ou réparer l'appareil défectueux sous garantie.
  • Page 76 U8006014...
