Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: ge.com
In Canada, call 1.800.361.3400 or Visit our Website at: www.geappliances.ca
IN THE COMMONWEALTH OF
MASSACHUSETTS:
• This product must be installed by a
licensed plumber or gas fitter.
• When using ball-type gas shut-off valves,
they shall be the T-handle type.
• A flexible gas connector, when used, must
not exceed 3 feet.
BEFORE YOU BEGIN
Read these instructions completely
and carefully.
IMPORTANT
instructions for local inspector's use.
IMPORTANT
governing codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these
instructions for future reference.
• Product failure due to improper installation
is not covered under the Warranty.
WARNING
be properly grounded.
• Proper installation is the responsibility
of the installer and product failure due
to improper installation is NOT covered
under warranty.
PARTS INCLUDED
Rear Filler
2 Screws
31-10626-2
1-07 JR
— Save these
— Observe all
— This appliance must
Screws
Anti-Tip Bracket

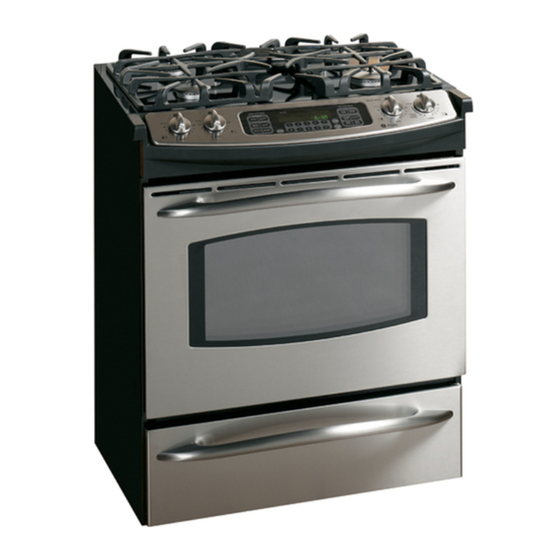

Self-Cleaning Dual Fuel
Slide-In Range
MATERIALS YOU MAY NEED
Joint Sealant
CSA-Approved Flexible Gas Line
3/8" Min. ID, 1/2" NPT Connection,
3-foot Maximum Length (Massachusetts only)
TOOLS YOU WILL NEED
1/4" Nut Driver
Phillips Head
Screwdriver
Tape Measure
Safety Glasses
1
J2S968, J2C968
Pipe Fittings
Lag Bolts
Anchor Sleeves
(For Concrete Floors Only)
Pipe Wrench
Wrench or Pliers
(for 1-7/16" Nut)
Shut Off Valve
Level
Drill
