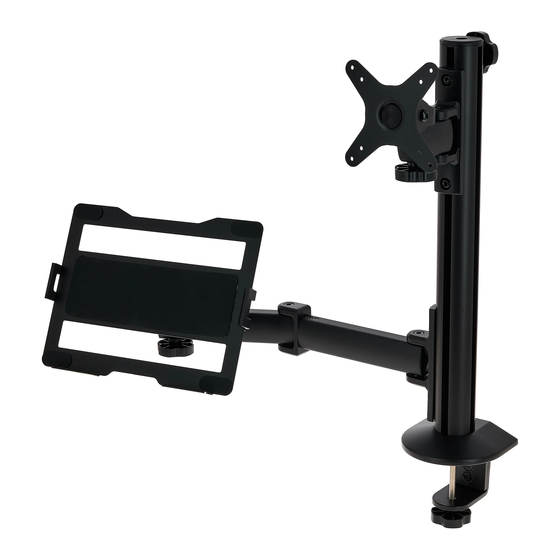

Support de table

Publicité

loading

Manuels Connexes pour thomann ROADWORX TM-X

Sommaire des Matières pour thomann ROADWORX TM-X

  • Page 1 TM-X Support de table...
  • Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 31.10.2022, ID : 540250, 540252, 540254, 540257, ...

  • Page 3: Table Des Matières

    Table des matières Table des matières Consignes de sécurité......................................... 4 Vue d’ensemble............................................6 Montage..............................................8 Données techniques.......................................... 20 Protection de l’environnement....................................30 TM-X Support de table...

  • Page 4: Consignes De Sécurité

    Consignes de sécurité Consignes de sécurité Utilisation conforme Ce produit est destiné à la fixation stable et à l'installation ajustable de moniteurs, tablettes, haut-parleurs ou de produits similaires. Utilisez le produit uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
  • Page 5 Consignes de sécurité ATTENTION ! Risque de basculement en cas de surcharge En cas de surcharge, le pied peut basculer et causer des blessures et des dommages matériels. Ne dépassez jamais la capacité de charge maxi‐ male spécifiée pour le pied. TM-X Support de table...

  • Page 6: Vue D'ensemble

    Vue d’ensemble Vue d’ensemble Pour le système de support TM-X, les articles suivants sont disponibles : ö & TM-X Support de table...
  • Page 7 Roadworx TM-X Bar 1200 (n° art. 542188) Roadworx TM-X Arm 65 (n° art. 540250) Roadworx TM-X VESA Mount 180 for Bar (n° art. 542190) Roadworx TM-X Arm 180 (n° art. 540252) Roadworx TM-X VESA Mount 385 for Bar (n° art. 542189) Roadworx TM-X Arm 385 (n°...

  • Page 8: Montage

    Montage Montage – Pour le montage, posez tous les composants sur une surface de montage adaptée. Utilisez un support souple pour éviter d'endom‐ mager les surfaces. – Les figures suivantes servent à l'illustration et peuvent différer du produit réel. TM-X Support de table...
  • Page 9 Montage TM-X Pole Clamp (n° art. 540259, 540264, 540262) Desserrez la vis de blocage de la bride de serrage et posez la bride de serrage au bord de la table. Serrez la vis de blocage de la bride de serrage. TM-X Support de table...
  • Page 10 Montage Pour régler la hauteur du support de table, desserrez les vis à six pans creux à l'aide d'une clé Allen. Réglez la hauteur souhaitée et serrez les vis à six pans creux à l'aide d'une clé Allen. TM-X Support de table...
  • Page 11 Montage TM-X Pole Fixed (n° art. 540261, 540265, 540263) Desserrez la vis de blocage et posez le support dans l'évidement du plateau de table. Serrez la vis de blocage. TM-X Support de table...
  • Page 12 Montage TM-X Arm (n° art. 540250, 540252, 540254), TM-X Stand Mount (n° art. 540271) Retirez le cache du support de table TM-X Pole Clamp (n° art. 540259, 540264, 540262) ou TM-X Pole Fixed (n° art. 540261, 540265, 540263). Introduisez le bras ou le support du haut dans l'évidement du support de table. Réglez la hauteur souhaitée du bras et serrez les vis à six pans creux à...
  • Page 13 Montage TM-X Tablet Holder (n° art. 540268) Desserrez la vis de blocage et introduisez le support de tablette dans l'évidement du bras TM-X (n° art. 540250, 540252, 540254). Serrez la vis de blocage. Desserrez la vis de blocage de la bride et réglez l'inclinaison du support de tablette jusqu'à 90°. Serrez la vis de blocage. Desserrez les vis de blocage des bras support, retirez les bras support complètement et posez la tablette dans les coins support inférieurs.
  • Page 14 Montage TM-X VESA Mount (n° art. 540267) Desserrez la vis de blocage et introduisez le support d'enceinte de monitoring dans l'évidement du bras TM-X (n° art. 540250, 540252, 540254). Serrez la vis de blocage. Pour régler l'inclinaison du support d'enceinte de monitoring, desserrez les vis à six pans creux à l'aide d'une clé Allen. Réglez l'incli‐ naison souhaitée et serrez les vis à...
  • Page 15 Montage TM-X Laptop Holder (n° art. 540269) Desserrez la vis de blocage et introduisez le support d'ordinateur dans l'évidement du bras TM-X (n° art. 540250, 540252, 540254). Serrez la vis de blocage. Pour régler l'inclinaison du support d'ordinateur, desserrez les vis à six pans creux à l'aide d'une clé Allen. Réglez l'inclinaison sou‐ haitée et serrez les vis à...
  • Page 16 Montage TM-X Studio Monitor Holder (n° art. 540270) Desserrez la vis de blocage du support d'enceinte et poussez-le sur le bras. Serrez la vis de blocage. Introduisez le bras avec le support d'enceinte monté du haut dans l'évidement du support de table TM-X Pole Clamp (n° art. 540259, 540264, 540262) ou TM-X Pole Fixed (n°...
  • Page 17 Montage TM-X VESA Mount for Bar (n° art. 542189, 542190) Retirez les bouchons en caoutchouc et poussez le bras dans le support. Insérez les bouchons en caoutchouc dans les orifices du bras. Desserrez la vis de blocage du support d'enceinte et introduisez le support d'enceinte dans l'évidement du bras. Serrez la vis de blocage.
  • Page 18 Montage TM-X Support de table...
  • Page 19 Montage TM-X Bar (n° art. 542186, 542188) Desserrez les vis à six pans creux à l'aide d'une clé Allen. Retirez la vis à six pans creux, la rondelle et l'écrou hexagonal et retirez la barre du support. Introduisez le support dans l'évidement du support de table TM-X Pole Clamp (n° art. 540259, 540264, 540262) ou TM-X Pole Fixed (n°...

  • Page 20: Données Techniques

    Données techniques Données techniques Roadworx TM-X Pole Clamp Désignation d'article Roadworx TM-X Pole 300 Clamp Roadworx TM-X Pole 470 Clamp Roadworx TM-X Pole 660 Clamp N° art. 540259 540264 540262 Épaisseur du plateau de jusqu'à 76 mm table Longueur 300 mm...
  • Page 21 50 kg Matériau Aluminium compatible avec Roadworx TM-X Arm 65 (n° art. 540250) Roadworx TM-X Arm 180 (n° art. 540252) Roadworx TM-X Arm 385 (n° art. 540254) Roadworx TM-X Stand Mount (n° art. 540271) Roadworx TM-X Bar 970 (n° art. 542186)
  • Page 22 12 kg 10 kg Matériau Aluminium compatible avec Roadworx TM-X Pole 300 Clamp (n° art. 540259) Roadworx TM-X Pole 470 Clamp (n° art. 540264) Roadworx TM-X Pole 660 Clamp (n° art. 540262) Roadworx TM-X Pole 300 Fixed (n° art. 540261) TM-X...
  • Page 23 Données techniques Roadworx TM-X Pole 470 Fixed (n° art. 540265) Roadworx TM-X Pole 660 Fixed (n° art. 540263) Roadworx TM-X Tablet Holder (n° art. 540268) Roadworx TM-X VESA Mount (n° art. 540267) Roadworx TM-X Laptop Holder (n° art. 540269) Roadworx TM-X Stand Mount N°...
  • Page 24 Données techniques Roadworx TM-X Pole 660 Fixed (n° art. 540263) Roadworx Microphone Arm (n° art. 501399) Millenium DS200 (n° art. 437359, 437361) Roadworx TM-X Tablet Holder N° art. 540268 Dimensions (L × H × P) 240 mm - 310 mm × 165 mm - 225 mm × 4,7 mm - 8 mm...
  • Page 25 0,56 kg Charge max. : 10 kg Matériau Aluminium compatible avec Roadworx TM-X Arm 65 (n° art. 540250) Roadworx TM-X Arm 180 (n° art. 540252) Roadworx TM-X Arm 385 (n° art. 540254) Roadworx TM-X Laptop Holder N° art. 540269 Dimensions de la 285 mm ×...
  • Page 26 2,05 kg (avec bras) Charge max. : 10 kg Matériau Aluminium compatible avec Roadworx TM-X Pole 300 Clamp (n° art. 540259) Roadworx TM-X Pole 470 Clamp (n° art. 540264) Roadworx TM-X Pole 660 Clamp (n° art. 540262) TM-X Support de table...
  • Page 27 Données techniques Roadworx TM-X Pole 300 Fixed (n° art. 540261) Roadworx TM-X Pole 470 Fixed (n° art. 540265) Roadworx TM-X Pole 660 Fixed (n° art. 540263) Roadworx TM-X Bar Désignation d'article Roadworx TM-X Bar 970 Roadworx TM-X Bar 1200 N° art.
  • Page 28 Données techniques Roadworx TM-X Pole 660 Fixed (n° art. 540263) Roadworx TM-X VESA Mount 180 for Bar (n° art. 542190) Roadworx TM-X VESA Mount 385 for Bar (n° art. 542189) Roadworx TM-X VESA Mount for Bar Désignation d'article Roadworx TM-X VESA Mount 180 for Bar Roadworx TM-X VESA Mount 385 for Bar N°...
  • Page 29 540257 Filetage 3/8 pouces, 5/8 pouces, 1/4 pouces Poids 0,12 kg Matériau Aluminium compatible avec Roadworx TM-X Arm 65 (n° art. 540250) Roadworx TM-X Arm 180 (n° art. 540252) Roadworx TM-X Arm 385 (n° art. 540254) TM-X Support de table...

  • Page 30: Protection De L'environnement

    Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
