Sommaire des Matières pour thomann STAGEWORX LB-3

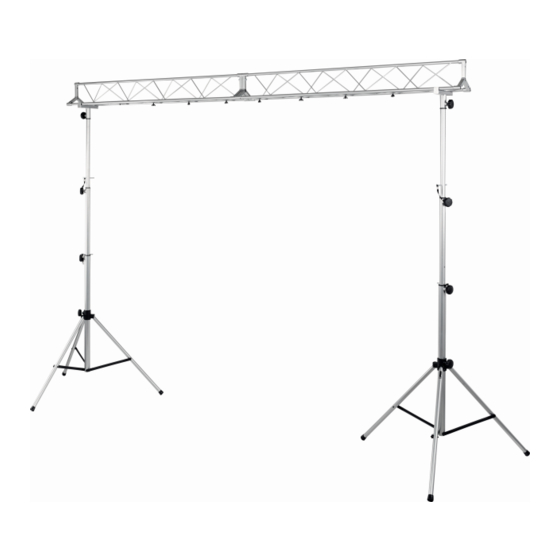

  • Page 1 LB-3 pied d'éclairage...
  • Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 22.07.2020, ID : 485708...
  • Page 3: Table Des Matières

    Table des matières Table des matières Remarques générales..........................5 1.1 Informations complémentaires..................... 6 1.2 Conventions typographiques......................7 1.3 Symboles et mots-indicateurs....................... 7 Consignes de sécurité........................... 10 Performances............................13 Installation..............................14 Données techniques..........................22 Protection de l’environnement......................24 LB-3 pied d'éclairage...
  • Page 4 LB-3 pied d'éclairage...
  • Page 5: Remarques Générales

    à l'acheteur. Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. LB-3 pied d'éclairage...
  • Page 6: Informations Complémentaires

    Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par Utilisez dans la version électronique la fonction de recherche pour mot-clé...
  • Page 7: Conventions Typographiques

    Remarques générales 1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Instructions Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche. Exemple : Allumez l’appareil. Appuyez sur [AUTO].
  • Page 8 Remarques générales Terme générique Signification DANGER Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT Cette association du symbole et du terme générique renvoie à...
  • Page 9 Remarques générales Symbole d'avertissement Type de danger Avertissement : emplacement dangereux. LB-3 pied d'éclairage...
  • Page 10: Consignes De Sécurité

    Consignes de sécurité Consignes de sécurité Utilisation conforme Ce pied d'éclairage sert à la fixation stable et l'installation réglable en hauteur de projecteurs. Utilisez le produit uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
  • Page 11 Consignes de sécurité Sécurité DANGER Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces du produit. Ils pourraient les avaler et s’étouffer.
  • Page 12 Consignes de sécurité ATTENTION ! Risque de basculement sur un sol inapproprié Lorsque le pied est placé sur une surface meuble ou non horizontale, il peut bas‐ culer et causer des blessures et des dommages matériels. Installez le pied seulement sur une surface plane et stable. ATTENTION ! Risque de basculement en cas de surcharge En cas de surcharge, le pied peut basculer et causer des blessures et des dom‐...
  • Page 13: Performances

    Performances Performances Kit complet de pied d'éclairage composé de – deux traverses – deux pieds d'éclairage – deux brides de traverses conçu pour montage jusqu’à huit projecteurs ou effets Sécurisation des tubes télescopiques avec vis de sécurité Diamètre du tube de la traverse : 18 mm Diamètre du tube du trépied : 28 mm Charge maximale : 60 kg Hauteur maximale : 3,18 m...
  • Page 14: Installation

    Installation Installation Sortez le produit de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. ATTENTION ! Risque de basculement en cas de transport sous charge Si vous déplacez le pied sans avoir démonté...
  • Page 15 Installation ATTENTION ! Risque de basculement sur un sol inapproprié Lorsque le pied est placé sur une surface meuble ou non horizontale, il peut bas‐ culer et causer des blessures et des dommages matériels. Installez le pied seulement sur une surface plane et stable. ATTENTION ! Risque de basculement en cas de surcharge En cas de surcharge, le pied peut basculer et causer des blessures et des dom‐...
  • Page 16 Installation AVERTISSEMENT Risque de chute en montant la traverse ou des projecteurs Risque de blessure ou de chute d'objets par chute des escabeaux inappropriés. Utilisez une plate-forme de travail appropriée ou un escabeau stable pour le mon‐ tage de la traverse ou des projecteurs. Placez la plate-forme de travail ou l'escabeau sur un support plan et portant.
  • Page 17 Installation Prescriptions à observer Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. LB-3 pied d'éclairage...
  • Page 18 Installation Montage LB-3 pied d'éclairage...
  • Page 19 Installation Dépliez les pieds du trépied jusqu'à ce que les traverses se trouvent en position horizon‐ tale. Fixez cette position avec la vis de sécurité à la plateforme d'où partent les trois pieds. Vissez les deux parties de traverse avec les trois vis et écrous à tête carrée fournis. LB-3 pied d'éclairage...
  • Page 20 Installation Insérez les deux brides pour les traverses dans les tubes télescopiques des deux trépieds et fixer l'adaptateur avec le vis de fixation. Positionnez la traverse montée et fixez-la en position souhaitée à l'aide des écrous papil‐ lons. LB-3 pied d'éclairage...
  • Page 21 Installation Desserrez les deux vis de sécurité aux tubes télescopiques. Retirez les tubes télescopi‐ ques de deux trépieds jusqu'à la hauteur souhaitée et fixez les deux tubes à l'aide du vis de sécurité au trépied. Montez jusqu'à huit effets ou projecteurs à la traverse. Distribuez les appareils aussi symétriquement que possible.
  • Page 22: Données Techniques

    Données techniques Données techniques Hauteur max. 3,18 m Largeur totale installation 3,91 m Hauteur ajustable du trépied 2,12 m … 3,18 m Encombrement par trépied Æ 1,21 m Longueur d'une traverse 1,50 m Diamètre du tube de la traverse Æ 18 mm Diamètre du tube du trépied Æ...
  • Page 23 Données techniques Poids 22,5 kg Couleur Noir (n° art. 485708) Argentin (n° art. 369941) Informations complémentaires Type de trépied Kit de fond avec traverse transversale Manivelle LB-3 pied d'éclairage...
  • Page 24: Protection De L'environnement

    Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
  • Page 25: Remarques

    Remarques LB-3 pied d'éclairage...
  • Page 26 Remarques LB-3 pied d'éclairage...
  • Page 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
