5
Instructions de montage supplémentaires pour le gestionnaire de pompe à chaleur
de chauffage / rafraîchissement
5.1
Régulateur de chauffage et de rafraîchissement
2 types de rafraîchissement sont possibles pour la
génération de la capacité frigorifique :
rafraîchissement actif par pompe à chaleur réversible
rafraîchissement passif via un échangeur thermique
Un régulateur de rafraîchissement doit être disponible en
plus du régulateur de la pompe à chaleur de chauffage
pour l'exécution des fonctions de rafraîchissement.
Les pompes à chaleur réversibles sont livrées, pour le
rafraîchissement actif, équipées d'un gestionnaire de
pompe à chaleur chauffage / rafraîchissement.
Pour le rafraîchissement passif, la régulation de rafraî-
chissement doit être raccordée au gestionnaire de
pompe à chaleur de chauffage.
Pour garantir la protection contre les contacts acci-
dentels, le module de rafraîchissement doit être monté
tout près à droite du régulateur de chauffage (distance
jaquette < 0,5 cm).
5.1.1
Exploitation en réseau de la régulation de chauffage et de rafraîchissement ainsi que
de la station de télécommande
Le raccordement du gestionnaire de pompe à chaleur aux
modules d'extension pour la régulation de rafraîchisse-
ment s'effectue via un adaptateur de prise.
La régulation de rafraîchissement est réalisée via deux
modules d'extension, différenciés par leur adresse ré-
seau.
5.1.2
Sonde de température (régulateur de rafraîchissement)
Toutes les sondes de température à raccorder aux régu-
lateurs de rafraîchissement supplémentaires sont confor-
mes aux courbes caractéristiques de sonde présentées.
Sonde de température ambiante de la station de clima-
tisation de pièce
Sonde aller rafraîchissement passif
Sonde sur circuit de retour rafraîchissement passif
452114.68.99 · 04/2014 · Rei
Manuel d'utilisationà l'usage de l'utilisateur
WPM 5.0 - WPM 3.1
5 Instructions de montage supplémentaires pour le gestionnaire de pompe à chaleur

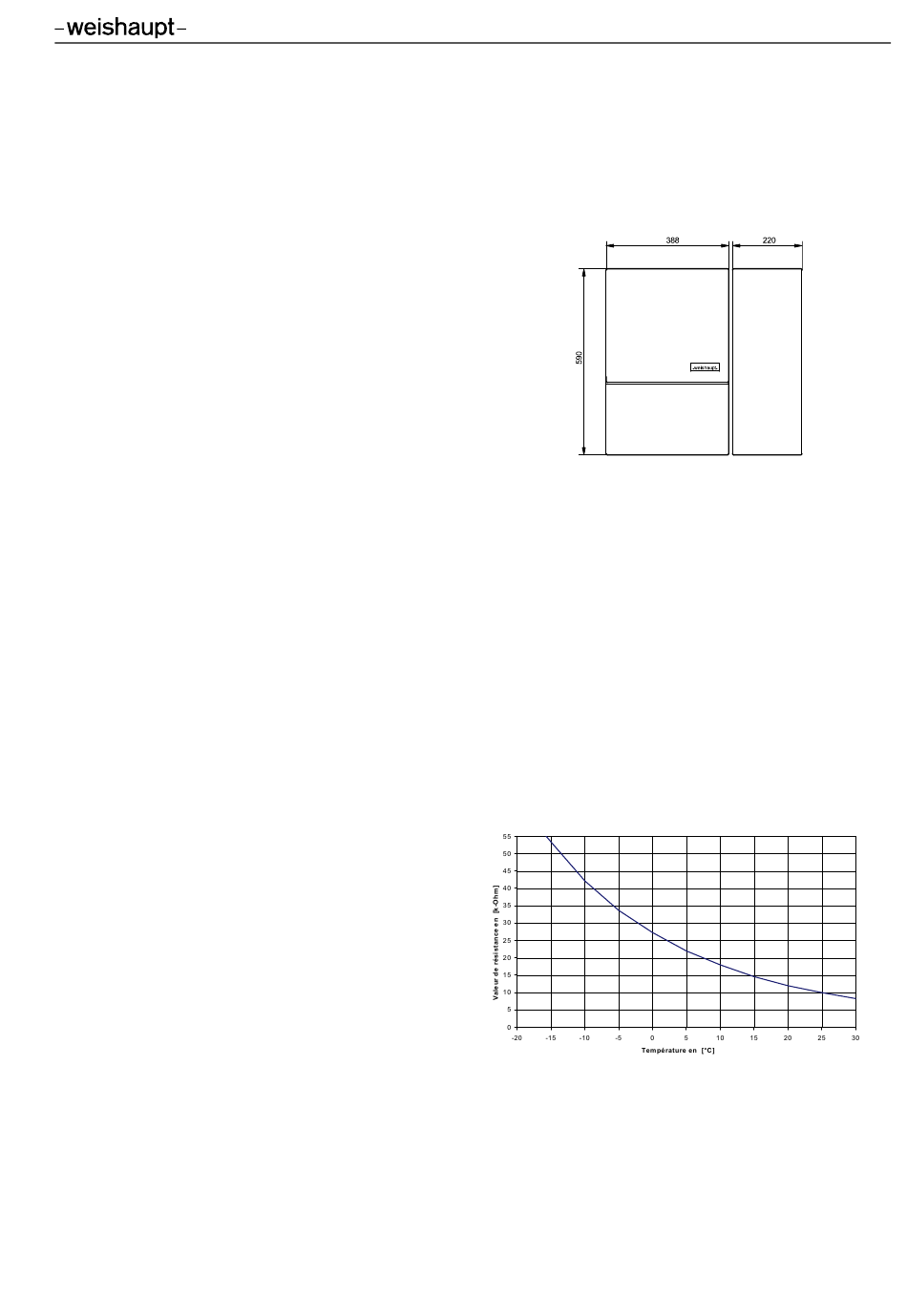

Fig. 5.1:
Dimensions du gestionnaire de pompe à chaleur mural
chauffage / rafraîchissement
Lorsque la connexion au réseau est active, les modules
d'extension N17.1 et N17.2 sont affichés dans les carac-
téristiques d'exploitation.
Fig. 5.2:
Sonde NTC-10 régulateur de rafraîchissement
7
